150KVA Kuru Tip İzolasyon Trafosu

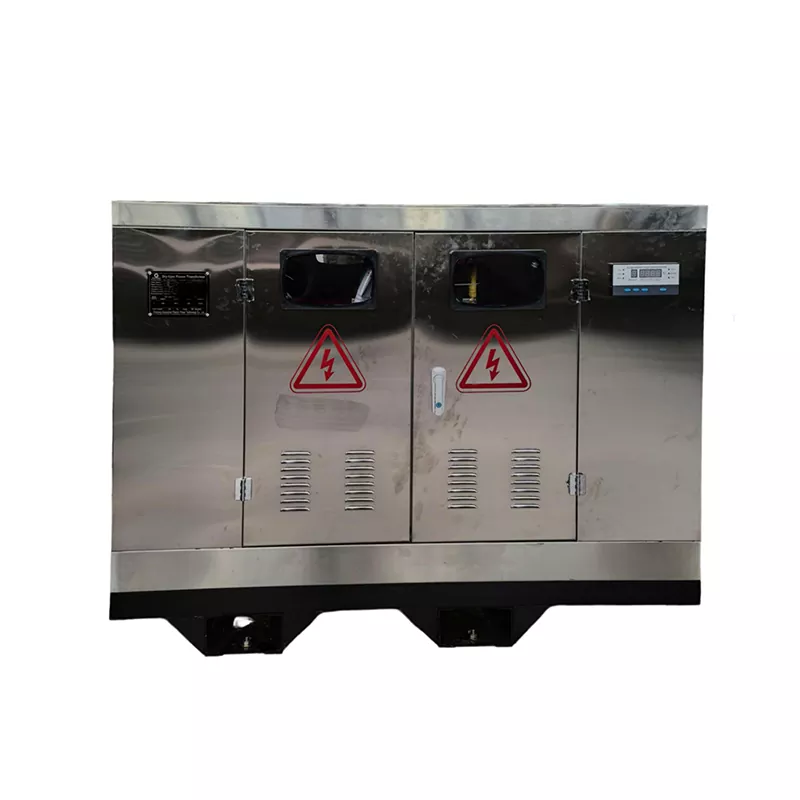

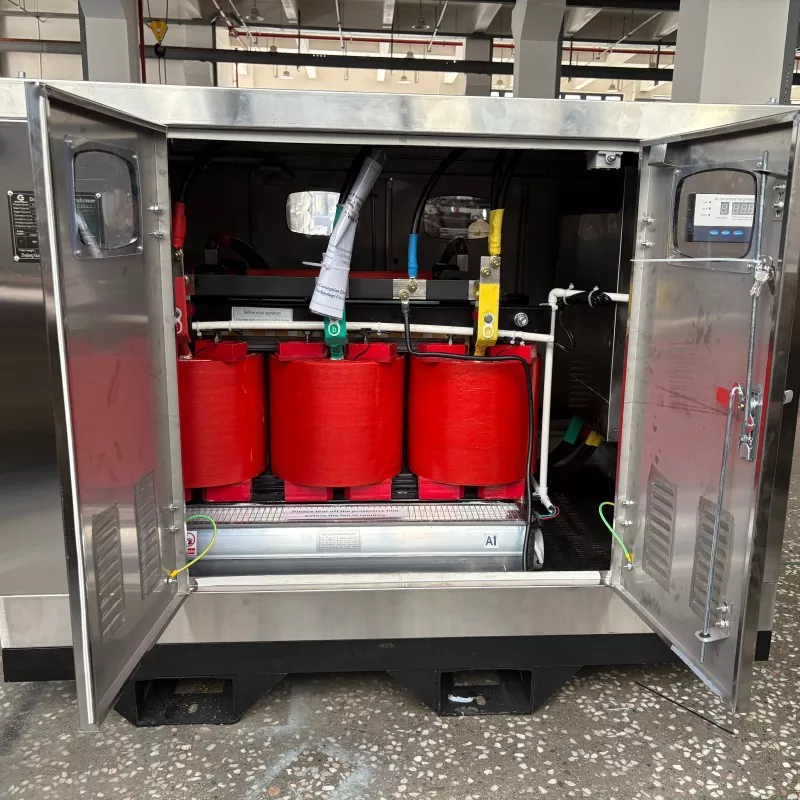

GUANGBIAN, bu 150KVA Kuru Tip İzolasyon Transformatörünü elektriksel izolasyon ve alçak gerilim dağıtımı gerektiren uygulamalar için üretmektedir. Burada gösterilen ünite Suudi Arabistan'daki bir inşaat projesi için inşa edilmiştir ve paslanmaz çelik muhafaza, IP43 koruması, tam bakır sargılar, Delta-Star (Δ-Y) bağlantısı, otomatik fan soğutması ve iki ek MCCB ile yapılandırılmıştır.

Alçak gerilim tarafı 400V üç fazlı ve 230V tek fazlı güç sağlar. Bu, sahanın yük hesaplamasına ve elektrik dağıtım tasarımına bağlı olarak üç fazlı inşaat ekipmanının ve tek fazlı yardımcı yüklerin aynı transformatörden beslenmesine olanak tanır.

400V ve 230V Yükler için Yapılandırma

400V üç fazlı besleme, vinçler, beton karıştırıcıları, kaynak makineleri, pompalar ve diğer üç fazlı makineler gibi ekipmanlar için kullanılabilir. 230V besleme aydınlatma, ofis ekipmanları, taşınabilir aletler, klima üniteleri ve diğer tek fazlı yükler için uygundur.

Bir inşaat sahasında her iki yük türü için tek bir transformatörün kullanılması dağıtım düzenlemesini basitleştirebilir. Ancak 150 kVA değeri, bağlı her yükün aynı anda tam isim plakası gücünde çalışabileceği anlamına gelmez. Transformatör seçiminde tesisin maksimum talebi, motor başlatma akımı, yük faktörü, güç faktörü ve beklenen yük kombinasyonu dikkate alınmalıdır.

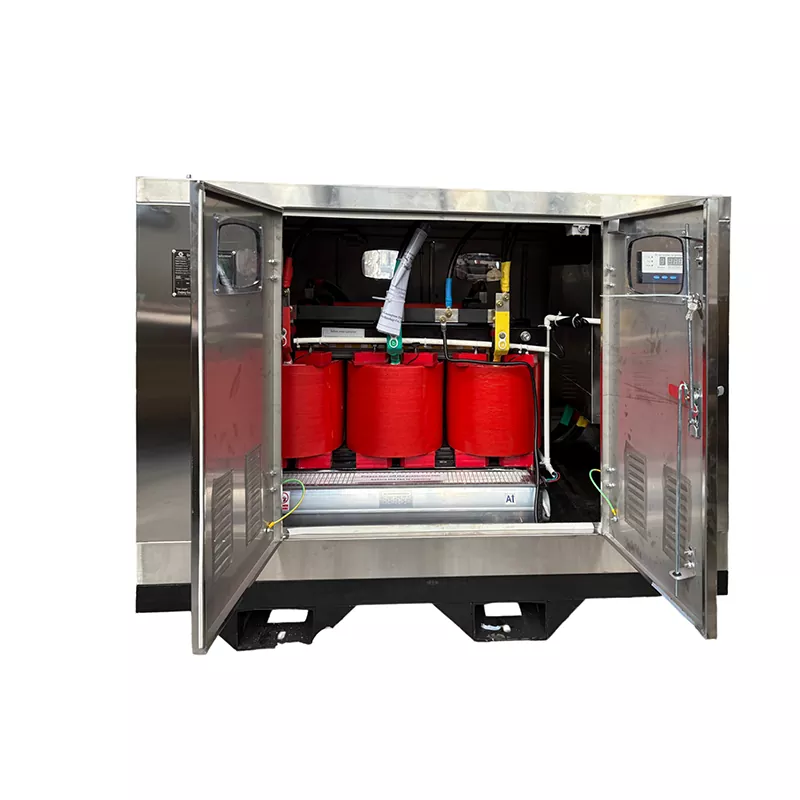

Transformatör tam bakır sargılar kullanır. Bakırın elektrik direnci alüminyumdan daha düşüktür, dolayısıyla iletken kayıpları uygun iletken boyutlandırması ve sargı tasarımıyla kontrol edilebilir. Sıcak iklimlerdeki kurulumlarda sarım malzemesi termal tasarımın yalnızca bir parçasıdır; ortam sıcaklığı, yalıtım sistemi, havalandırma, yükleme ve soğutma yönteminin de dikkate alınması gerekir.

Delta-Yıldız (Δ-Y) bağlantısı primer ve sekonder sargılar için kullanılır. Yıldız bağlantılı düşük voltaj tarafı, 230V tek fazlı besleme için nötr bir nokta sağlarken Delta sargısı, üçlü harmonik akımların sargı içinde dolaşması için bir yol sağlar. Nötr topraklama düzenlemesi projenin elektrik tasarımına ve geçerli yerel gereksinimlere uygun olmalıdır.

Soğutma ve Muhafaza

Sargı sıcaklığını izlemek için sıcaklık sensörleri kullanılır. Önceden ayarlanan sıcaklığa ulaşıldığında otomatik soğutma fanları ısı dağıtımını artırmaya başlar. Bu, çalışma sırasında yükün değiştiği veya ortam sıcaklığının nispeten yüksek olduğu kurulumlar için kullanışlıdır.

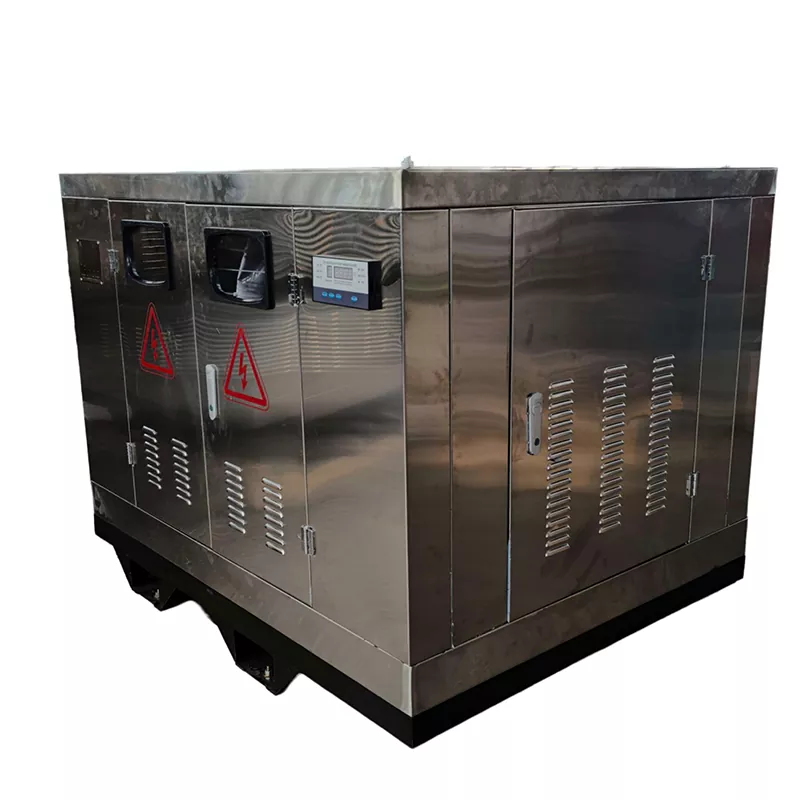

Muhafaza paslanmaz çelikten yapılmıştır ve IP43 derecesine sahiptir. IEC 60529'a göre IP43'ün ilk rakamı 1 mm'den büyük katı yabancı cisimlere karşı korumayı, ikinci rakam ise IPX3 için belirtilen koşullar altında su spreyine karşı korumayı belirtir. Derecelendirme, amaçlanan kurulum ortamı için koruma sağlar ancak tamamen toz geçirmez veya su geçirmez olarak yorumlanmamalıdır.

Dış mekanda veya kısmen açıkta kalan inşaat sahaları için kurulum yine de doğrudan şiddetli yağmura, durgun suya, aşırı toz birikimine ve muhafazanın belirtilen koruma seviyesinin dışındaki diğer koşullara karşı uygun koruma sağlamalıdır.

Teknik Detaylar ve Proje Seçimi

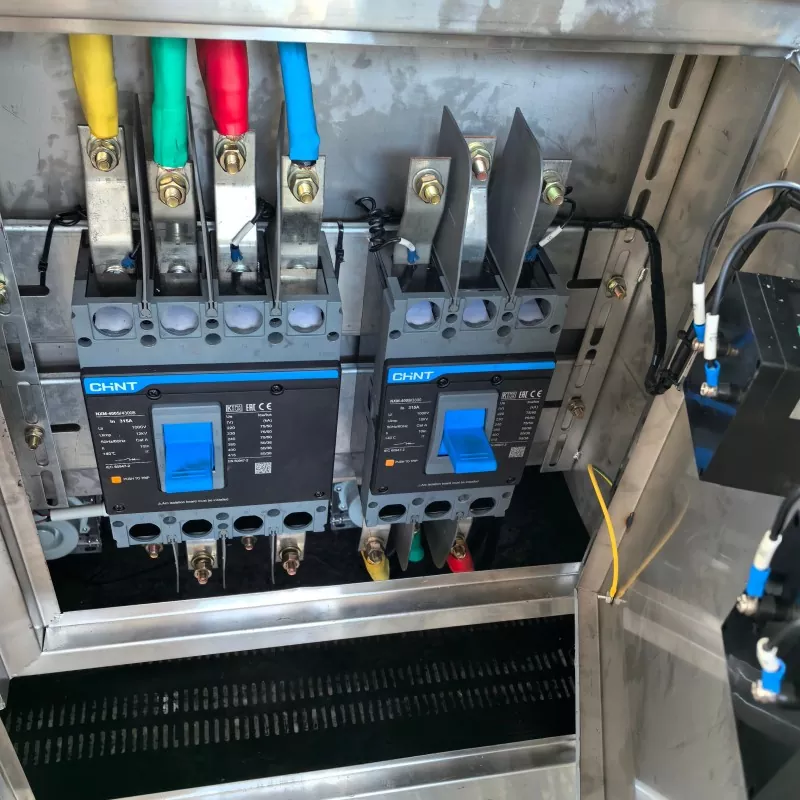

İki ek MCCB, ayrı aşağı akım devre koruması ve izolasyonu sağlar. Değerleri bağlı ekipmana, kablo boyutuna, beklenen akıma ve koruma koordinasyon gereksinimlerine göre seçilmelidir. Transformatöre farklı inşaat yük gruplarının bağlanması gerektiğinde özellikle kullanışlıdırlar.

Üretimden önce gerekli giriş voltajı, çıkış voltajı, frekans, faz konfigürasyonu, yük tipi, ortam sıcaklığı, muhafaza gereksinimleri, topraklama düzeni ve geçerli elektrik standardı doğrulanmalıdır. Motorla çalışan ekipman da tanımlanmalıdır çünkü normal çalışma yükü 150 kVA dahilinde görünse bile başlatma akımı trafo boyutunu etkileyebilir.

Üretim, Test ve Özelleştirme

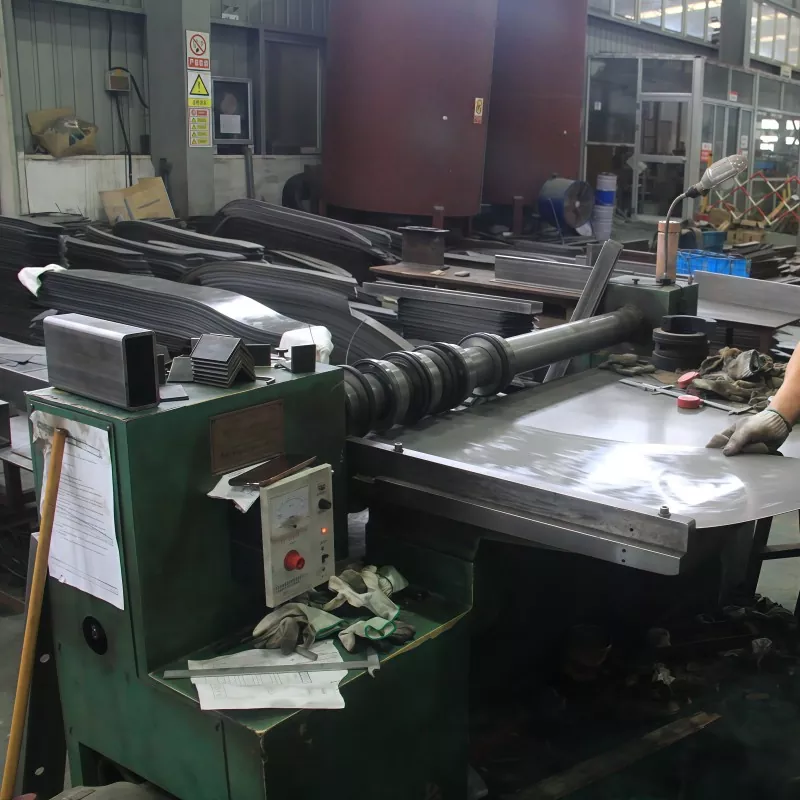

GUANGBIAN, her projenin elektrik spesifikasyonuna göre 150KVA Kuru Tip İzolasyon Transformatörü üretmektedir. Bu konfigürasyon için temel gereksinimler arasında 150 kVA kapasite, 400V/230V sekonder dağıtım, bakır sargılar, Delta-Star bağlantı, IP43 muhafaza, otomatik fan soğutma ve ek MCCB'ler yer alır.

Giriş ve çıkış voltajı, frekans, sargı düzeni, mahfaza tasarımı, soğutma yöntemi ve koruma konfigürasyonu dahil olmak üzere diğer özellikler gerektiğinde değiştirilebilir. Nihai tasarım, her proje için aynı konfigürasyonun kullanılması yerine elektrik sistemi ve kurulum koşullarına dayanmaktadır.

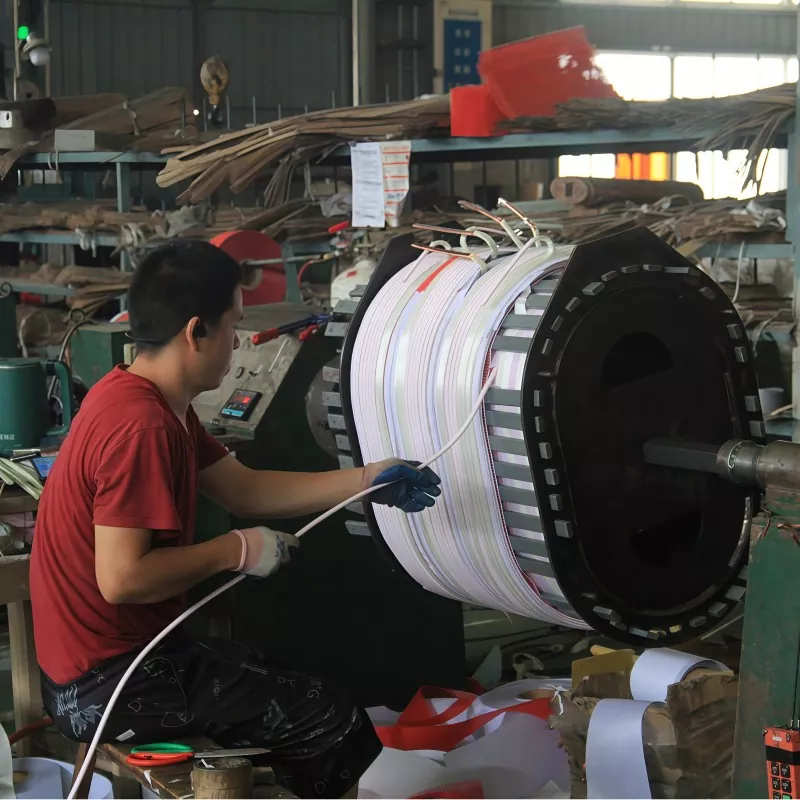

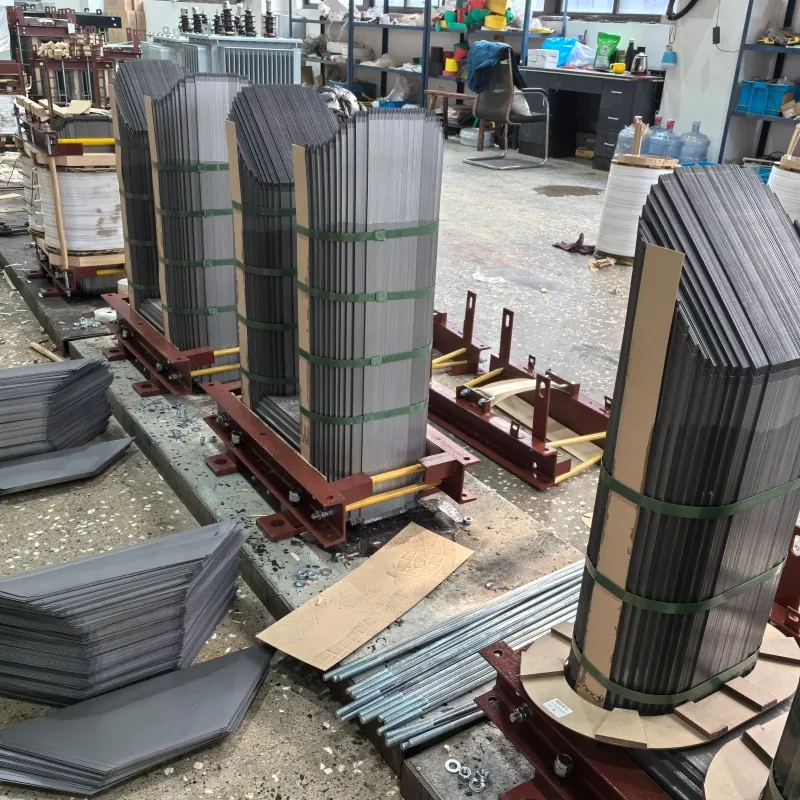

Fabrika testleri, üzerinde anlaşılan teknik spesifikasyona ve geçerli standarda göre gerçekleştirilir. Projenin gerektirdiği durumlarda test kayıtları ve üçüncü taraf denetimleri düzenlenebilir.

SSS

Bu transformatörün çıkış voltajı nedir?

Bu konfigürasyon 400V üç fazlı ve 230V tek fazlı çıkış sağlar. Proje gereksinimlerine göre diğer gerilim kombinasyonları da üretilebilir.

400V ve 230V yükler aynı trafodan beslenebilir mi?

Evet. Delta-Star bağlantısı, üç fazlı bir ikincil besleme ve tek fazlı dağıtım için bir nötr nokta sağlar. Bağlı yükler uygun şekilde dağıtılmalı ve transformatörün nominal kapasitesi dahilinde kalmalıdır.

Soğutma fanı nasıl kontrol edilir?

Sargı sıcaklık sensörleri çalışma sıcaklığını izler. Önceden ayarlanan sıcaklığa ulaşıldığında kontrol sistemi soğutma fanlarını çalıştırır. Kontrol sıcaklığı transformatörün termal tasarımına göre ayarlanır.

IP43 ne anlama geliyor?

IP43, IPX3 test koşulları altında 1 mm'den büyük katı yabancı cisimlere karşı korumayı ve su spreyine karşı korumayı belirtir. Tamamen toz geçirmez veya su geçirmez bir muhafaza değildir.

150 kVA şantiye için uygun mudur?

Gerçek yüke bağlıdır. Hesaplama, normal çalışma akımının yanı sıra motor başlatma akımını, kaynak yüklerini, eşzamanlı çalışmayı ve diğer geçici tepe yüklerini de içermelidir. Transformatör kapasitesi, yalnızca bağlı makinelerin sayısından ziyade projenin yük çizelgesine göre doğrulanmalıdır.

Transformatör diğer özelliklere göre yapılabilir mi?

Evet. Giriş ve çıkış voltajı, frekansı, bağlantı konfigürasyonu, muhafaza, soğutma ve koruma gereksinimleri projeye göre belirlenebilir. Üretimden önce elektrik özelliklerinin tamamı onaylanmalıdır.
