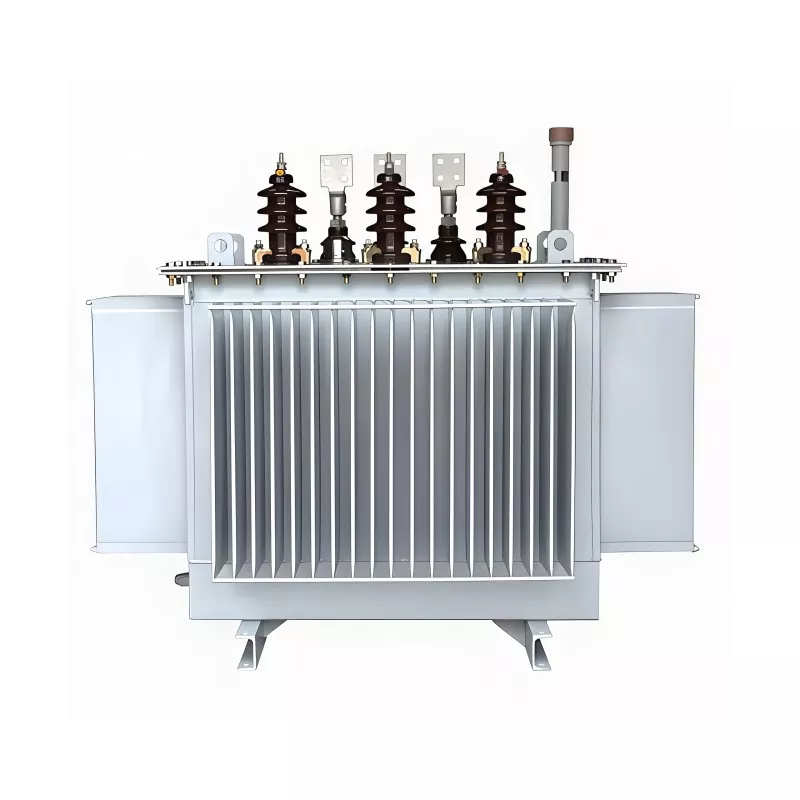

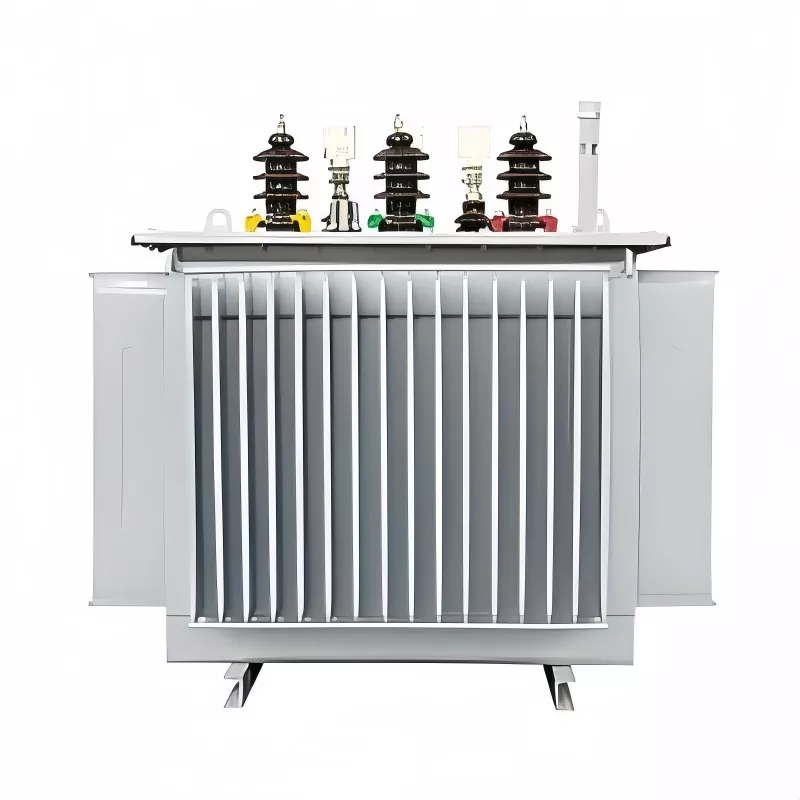

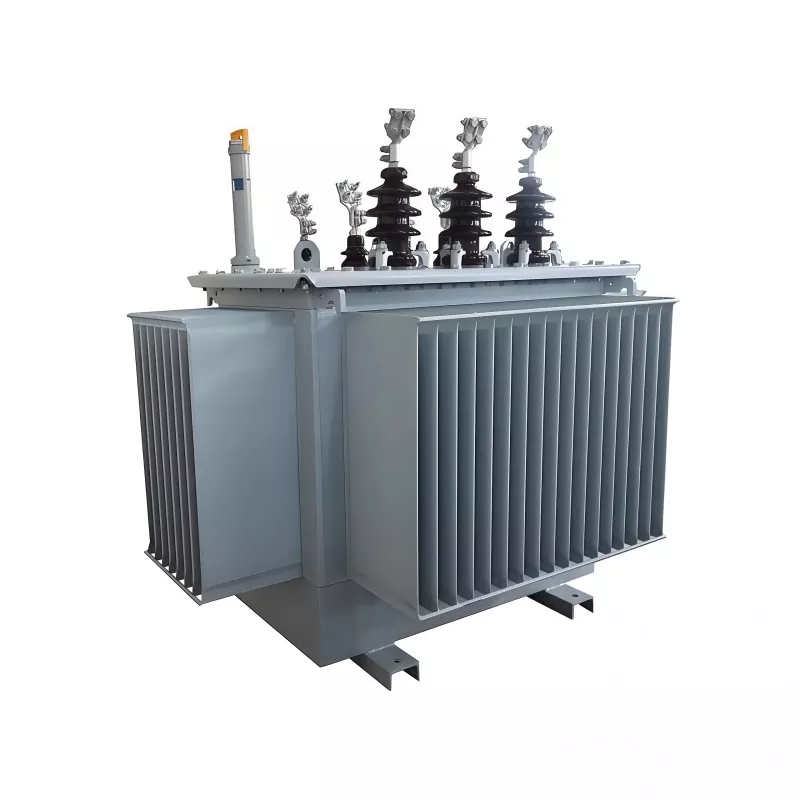

100KVA 20KV Üç Fazlı Yağlı Transformatör

GUANGBIAN tarafından Çin'de üretilen bu 100KVA 20KV Üç Fazlı Yağlı Transformatör, Yzn5 bağlantı grubuyla öne çıkıyor. Yüksek gerilim sargısının yıldız bağlantısını (Y bağlantısı) benimsediği, alçak gerilim sargısının zikzak bağlantı kullandığı (üçgen bağlantıdan türetilen), alçak gerilim tarafındaki nötr noktanın çizildiği ve yüksek ve alçak gerilim sargıları arasındaki faz ilişkisinin "saat yöntemi" kullanılarak tanımlandığı bir bağlantı konfigürasyonudur.

Bu Üç Fazlı Transformatör, müşterilerimiz tarafından yüksek güç kaynağı kalitesi talep eden hassas takım tezgahı atölyelerinde kullanılmakta ve harmonik parazitten kaynaklanan ekipman arızalarını azaltmaya hizmet etmektedir.

Yaygın olarak şuralara kurulur:

Endüstriyel güç dağıtım sistemleri

Kırsal elektrifikasyon projeleri

Küçük trafo merkezleri

Altyapı ve şantiyeler

Ticari ve şebeke güç ağları

Kuru tip transformatörlerle karşılaştırıldığında, yağlı transformatörler daha iyi soğutma performansı ve daha yüksek aşırı yük direnci sağlayarak, onları dış mekan ve ağır hizmet uygulamaları için daha uygun hale getirir.

Temel Özellikler ve Avantajlar

1. 20KV Orta Gerilim Sistemlerinde Kararlı Performans

20KV dağıtım ağları için tasarlanmış olup, değişken şebeke koşullarında bile kararlı voltaj dönüşümü ve güvenilir çalışma sağlar. Genel güç sistemi stabilitesini ve ekipman korumasını artırır.

2. Düşük Enerji Kaybı ile Yüksek Verimlilik

Optimize edilmiş çekirdek ve sargı tasarımı, yüksüz ve yük kayıplarını önemli ölçüde azaltarak uzun vadeli enerji tüketiminin ve işletme maliyetlerinin azaltılmasına yardımcı olur.

3. Güçlü Isı Dağıtımı için Yağa Daldırılmış Soğutma

ONAN yağa batırılmış soğutma sistemi, ısının etkili bir şekilde uzaklaştırılmasını sağlar, sürekli tam yükte çalışmayı destekler ve yalıtım ömrünü uzatır.

4. Yüksek Aşırı Yük ve Kısa Devre Dayanımı

Endüstriyel ortamlar için üretilmiş olup, motor çalıştırma dalgalanmalarına ve kısa devre gerilimine karşı dayanıklı olup, ağır yük koşullarında güvenli ve istikrarlı çalışmayı garanti eder.

5. Kompakt Yapı, Kolay Kurulum

Basit kurulum ve düşük bakım gereksinimleriyle yerden tasarruf sağlayan tasarım, onu hem yeni hem de retrofit güç dağıtım projelerine uygun hale getiriyor.

Ürün Parametresi

Çalışma Ortamı Gereksinimleri

1. Sıcaklık Aralığı

◦ Standart çalışma: -25°C ~ 45°C

◦ Uzun süreli sürekli çalışma için ortam sıcaklığı 40°C'yi aşmamalıdır (ONAN soğutmasını sağlamak için) verimlilik).

2. Bağıl Nem

◦ Maksimum %95 (25°C ortam sıcaklığında)

3. Rakım

◦ Standart adaptasyon: Deniz seviyesinden ≤1000m yüksekte

◦ Yüksek rakım özelleştirmesi: ≤3000 m (geliştirilmiş yalıtım ve optimize edilmiş ısı dağıtımıyla, isteğe bağlı).

4. Kurulum Sitesi

◦ İç mekan veya dış mekan (dış mekan kurulumu IP23 koruma sınıfı gerektirir, isteğe bağlı; iç mekan varsayılan IP20).

- Yanıcı, patlayıcı, aşındırıcı gaz ve toz kaynaklarından uzak durun.

◦ Şiddetli titreşim (titreşim ivmesi ≤0,1g) veya mekanik darbe yok.

5. Havalandırma Durumu

◦ Yeterli havalandırma alanı: Doğal hava sirkülasyonu için transformatörün çevresinde ≥0,5m açıklık (şirketler için kritik) ONAN soğutma).

◦ Aşırı ısınmayı önlemek için hava akışı olmayan kapalı alanlardan kaçının.

6. Güç Şebekesi Ortamı

◦ Frekans uyumluluğu: 50Hz / 60Hz çift frekansa uyarlanabilir.

◦ Gerilim dalgalanması: Kararlı çalışmayı sağlamak için nominal giriş voltajının (20KV) ≤±%5'i.

Hangi Sorunları Çözüyor?

Gerçek güç dağıtım sistemlerinde ekipman arızası genellikle dengesiz voltaj, aşırı yük dalgalanmaları ve ısı birikiminden kaynaklanır.

Bu transformatör aşağıdakileri çözmek için tasarlanmıştır:

● 20KV orta gerilim şebekelerinde gerilim kararsızlığı

● Endüstriyel sistemlerde sık sık motor çalıştırma etkisi

● Sürekli çalışma sırasında aşırı ısınma sorunları

● Uzun vadeli güç dağıtımında enerji kaybı

● Zorlu dış mekan ortamlarında güvenilmez performans

Sistem düzeyindeki bu sorunları ele alarak zorlu uygulamalarda istikrarlı ve verimli güç dağıtımı sağlar.

Fabrikamız

Sac metal atölyesi

Folyo sarma atölyesi

Sarma atölyesi

Sarma fırını atölyesi

Trafo montaj atölyesi

Trafo devreye alma atölyesi

Neden Yağlı Transformatörü Seçmelisiniz?

Kuru tip transformatörlerle karşılaştırıldığında yağlı transformatörler şunları sunar:

● Daha iyi ısı dağıtma performansı

● Daha yüksek aşırı yük kapasitesi

● Daha uzun çalışma ömrü

● Ağır yük altında daha istikrarlı performans

20KV dağıtım sistemleri için, dış mekan ve endüstriyel uygulamalarda genellikle yağa batırılmış tasarım tercih edilen çözümdür.

Kalite Kontrol ve Üretim Güvencesi

Her transformatör, istikrarlı performans ve güvenlik uyumluluğunu sağlamak için sıkı kalite kontrol prosedürleri altında üretilir.

Test şunları içerir:

● Rutin elektriksel performans testleri

● Yalıtım direnci testi

● Sıcaklık artış testi

● Yükte ve yüksüz kayıp testi

● Kısa devre dayanım değerlendirmesi

Üretim, küresel pazarlarda güvenilirliği sağlamak için uluslararası standartları takip ediyor.

Bakım ve Hizmet Ömrü

100KVA 20KV Üç Fazlı Yağlı Transformatör, düşük bakım gereksinimleri için tasarlanmıştır. Doğru kurulum ve periyodik muayene ile servis ömrü 20-25 yılı aşabilir.

Önerilen bakım şunları içerir:

● Düzenli yağ durumu kontrolleri

● Terminal bağlantısı denetimi

● Sıcaklık izleme

● Harici bileşenlerin temizlenmesi

SSS

1. Bu transformatör 24 saat sürekli çalışabilir mi?

Evet, nominal yük koşullarında sürekli çalışma için tasarlanmıştır.

2. 100KVA transformatör dış mekan kurulumuna uygun mudur?

Evet, yağlı transformatörler hem iç hem de dış ortamlar için uygundur.

3. Voltaj özelleştirilebilir mi?

Evet, primer ve sekonder gerilimler proje gereksinimlerine göre özelleştirilebilir.

4. 20KV sistem uyumluluğunun temel avantajı nedir?

Daha az iletim kaybıyla orta gerilim dağıtım ağlarına istikrarlı entegrasyon sağlar.

100KVA 20KV Üç Fazlı Yağlı Transformatör, orta gerilim güç dağıtım sistemleri için güvenilir ve verimli bir çözümdür. Güçlü aşırı yük kapasitesi, düşük enerji kayıplı tasarımı ve dayanıklı yağa batırılmış soğutma yapısıyla, dünya çapındaki endüstriyel ve kamu hizmetleri uygulamaları için uzun vadeli istikrarlı performans sağlar.
