Makale Özeti:Düzgün yapılandırılmış bir izolasyon transformatörü, ticari ve endüstriyel elektrik sistemlerinde güç dağıtım güvenliğini, voltaj adaptasyonunu ve ekipman korumasını iyileştirebilir.50KVA MCCB'li Kuru Tip İzolasyon TrafosuTransformatör izolasyonunu, gerilim dönüşümünü, entegre devre kesici korumasını ve pratik kurulum özelliklerini tek bir kompakt çözümde birleştirir. 415V üç fazlı giriş, 220V üç fazlı dört telli çıkış, bakır sargılar, F Sınıfı yalıtım, beş konumlu voltaj kademeleri, IP23 koruması ve entegre MCCB'lerle bu konfigürasyon, güvenilir güç dağıtımının ve basit kurulumun önemli olduğu uygulamalar için tasarlanmıştır.
İçindekiler
Kuru Tip İzolasyon Transformatörü Neden Önemlidir?
MCCB Trafo Korumasını Nasıl İyileştirir?
Beş Konumlu Kademe Değiştirici Gerilim Uyarlanabilirliğini Nasıl Artırır?
Entegre Tasarım Kurulumu Nasıl Kolaylaştırır?
50KVA İzolasyon Transformatörü Nerede Kullanılabilir?
Trafo Kalitesi Teslimattan Önce Nasıl Doğrulanır?
Alıcılar Sipariş Vermeden Önce Neleri Kontrol Etmeli?
Neden Bu Transformatör Yapılandırmasını Seçmelisiniz?
Kuru Tip İzolasyon Transformatörü Neden Önemlidir?
Elektrikli ekipmanlar her zaman ideal güç koşullarında çalışmaz. Şebeke beslemesi ile aşağı akış ekipmanı arasındaki voltaj farklılıkları, elektriksel bozulmalar ve galvanik izolasyon ihtiyacının tümü sistem güvenilirliğini etkileyebilir. Kuru tip izolasyon transformatörü, birincil ve ikincil devreler arasında elektriksel ayrım oluştururken voltajı uyarlamanın pratik bir yolunu sağlar.

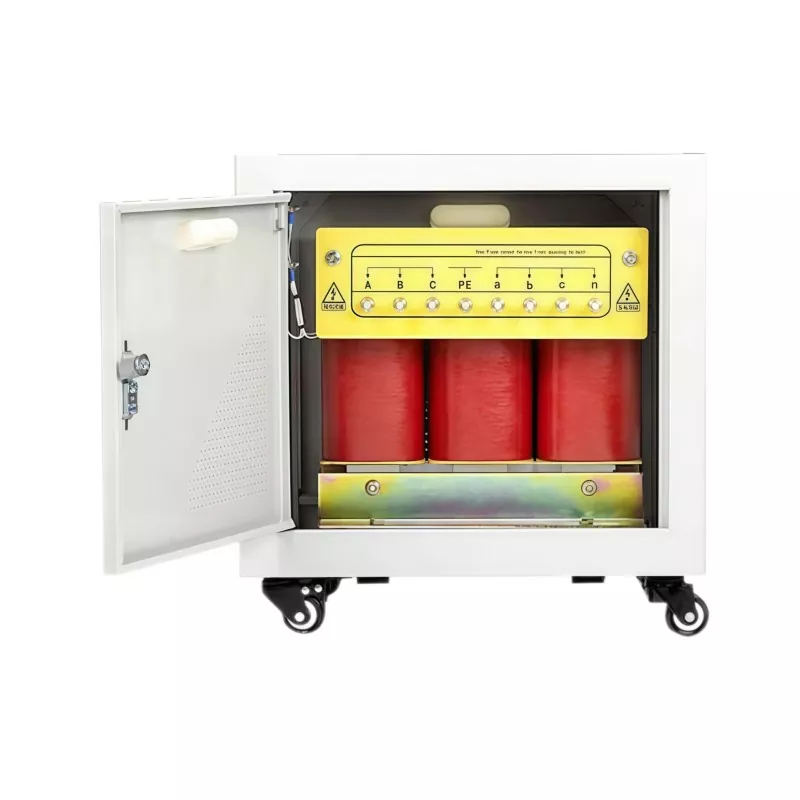

The 50KVA MCCB'li Kuru Tip İzolasyon TrafosuitibarenGUANGBİYEN415V AC üç fazlı giriş ve 220V üç fazlı dört telli çıkış etrafında tasarlanmıştır. Bu, üniteyi daha yüksek voltajlı üç fazlı bir kaynaktan kontrollü 220 V üç fazlı besleme gerektiren uygulamalar için uygun hale getirir.
Yağa batırılmış transformatörlerin aksine, kuru tip tasarımlar, birincil soğutma ve yalıtım ortamı olarak yalıtım yağı kullanmaz. Bu, onları iç mekan elektrik odaları, ticari tesisler, üretim ortamları ve temiz ve nispeten basit kurulumun tercih edildiği diğer yerler için cazip hale getirebilir.
MCCB Trafo Korumasını Nasıl İyileştirir?
Bu transformatör konfigürasyonunun en pratik özelliklerinden biri, kalıplanmış devre kesicilerin (MCCB'ler) entegrasyonudur. Transformatörü ve koruyucu ekipmanı tamamen ayrı bileşenler olarak ele almak yerine tasarım, koruma cihazlarını transformatör muhafazasının içine dahil eder.
Ünite giriş ve çıkış taraflarında MCCB'leri kullanır. Giriş tarafındaki kesici 415V beslemeye bağlanırken, çıkış tarafındaki koruma üç fazlı dört telli ikincil devre için düzenlenmiştir.
Bu entegre yaklaşım birçok pratik fayda sağlayabilir:
- Ek harici koruma ekipmanı ihtiyacını azaltır.
- Gelen ve giden kablo bağlantılarını basitleştirmeye yardımcı olur.
- İlgili devreler için aşırı akım ve kısa devre koruması sağlar.
- Daha düzenli bir trafo tesisatı oluşturur.
- Proje sahasındaki kablolama ve kurulum işlerini azaltabilir.
- Transformatör ve koruyucu cihazların tek bir koordineli grup halinde yapılandırılmasına olanak tanır.
Endüstriyel alıcılar için bu ayrıntılar önemlidir çünkü kurulumun karmaşıklığı proje süresini, iş gücü gereksinimlerini ve devreye alma verimliliğini etkileyebilir.
Temel Özellikler Nelerdir?
Bir transformatör seçmeden önce elektriksel konfigürasyonu anlamak önemlidir. Aşağıdaki tablo bu 50KVA konfigürasyonunun ana özelliklerini özetlemektedir.
| Parametre | Şartname |
|---|---|
| Nominal Kapasite | 50KVA |
| Faz | 3 Faz |
| Giriş Gerilimi | 415V AC, 3 Faz |
| Çıkış Gerilimi | 220V, 3 Faz 4 Telli |
| Pozisyonlara dokunun | 380V / 400V / 415V / 430V / 450V |
| Sıklık | 50 Hz |
| Sargı Malzemesi | Bakır |
| Yalıtım Sınıfı | F Sınıfı |
| Sargı Sıcaklığı Artışı | ≤100°C |
| Gürültü Seviyesi | 1 metrede <60dB |
| Muhafaza Koruması | IP23, Havalandırmalı |
| Muhafaza Malzemesi | Paslanmaz çelik |
| Koruma | Giriş ve çıkış taraflarında MCCB |
| İzleme | Monte edilmiş voltmetre |
Bu özelliklerin birleşimi, transformatörü, ilgisiz bileşenler olarak satın alınmak yerine, gerilim dönüşümü, elektriksel izolasyon ve entegre korumanın birlikte değerlendirilmesi gereken projeler için uygun hale getirir.
Beş Konumlu Kademe Değiştirici Gerilim Uyarlanabilirliğini Nasıl Artırır?
Gerçek şebeke voltajı konumlara ve çalışma koşullarına göre değişiklik gösterebilir. Bu nedenle, yalnızca tek bir sabit birincil voltaj etrafında tasarlanan bir transformatör, besleme voltajının nominal değerden farklı olduğu bir alana kurulduğunda ilave dikkat gerektirebilir.
Bu model beş birincil voltaj kademe konumu sağlar:380V, 400V, 415V, 430V ve 450V. Kademe değiştirici, transformatörü mevcut beslemeyle eşleştirirken kurulum ekibine daha fazla esneklik sağlar.
Örneğin, gerçek besleme koşulları standart 415V girişten farklı olduğunda, amaçlanan ikincil voltajın korunmasına yardımcı olmak için uygun bir kademe seçilebilir. Bu özellik özellikle transformatör seçimi sırasında besleme gerilimi koşullarının dikkate alınması gereken projeler için kullanışlıdır.
Ancak kademe değiştirici enerjisi kesilmiş bir tiptir. Kademe konumunu değiştirmeden önce transformatörün gücü tamamen kapatılmalıdır. Transformatör enerjiliyken asla ayar yapılmamalıdır.
Entegre Tasarım Kurulumu Nasıl Kolaylaştırır?
Trafo kurulumu sadece elektriksel özelliklerle ilgili değildir. Kablo yönlendirme, koruyucu ekipman, erişilebilirlik, muhafaza inşaatı ve devreye alma işlemlerinin tümü nihai proje sonucunu etkileyebilir.
Entegre MCCB konfigürasyonu, transformatörün çevresinde gerekli olabilecek ayrı ekipman miktarını azaltır. Transformatör ile koruyucu kesicileri arasındaki fabrika kablolaması, kurulum sırasında gereken saha kablolama miktarının azaltılmasına da yardımcı olabilir.
Paslanmaz çelik muhafaza havalandırmalıdır ve IP23 olarak derecelendirilmiştir. Ünite ayrıca kurulum veya bakım faaliyetleri sırasında konumlandırmayı ve hareketi daha rahat hale getirebilen, frenli kilitlenebilir döner tekerlekler kullanır.
Ön tarafa monte edilen bir voltmetre, alçak gerilim bölmesindeki gerilimi gözlemlemenin basit bir yolunu sağlar. Bu, işletmeye alma ve rutin inceleme sırasında faydalıdır çünkü operatörler, ayrı bir harici ölçüm düzenlemesine ihtiyaç duymadan belirtilen voltajı kontrol edebilirler.
50KVA İzolasyon Transformatörü Nerede Kullanılabilir?
Kontrollü üç fazlı beslemenin gerekli olduğu birçok orta ölçekli elektrik uygulaması için 50KVA kapasite uygundur. Gerçek uygunluk her zaman bağlı yüke, başlatma akımına, görev döngüsüne, çevre koşullarına ve yerel elektrik gereksinimlerine göre doğrulanmalıdır.
Tipik uygulama ortamları şunları içerebilir:
- Endüstriyel üretim tesisleri
- Ticari binalar
- Fabrika elektrik odaları
- Otomasyon ve kontrol sistemleri
- Makine güç kaynakları
- Elektrik izolasyonu gerektiren ekipmanlar
- Atölyeler ve işleme tesisleri
- 415V'tan 220V'a dönüşüm gerektiren elektrik dağıtım sistemleri
Hassas ekipmanlara sahip projeler için transformatör, izole edilmiş bir bileşen olarak değerlendirilmek yerine, komple güç dağıtım sisteminin bir parçası olarak değerlendirilmelidir.
Trafo Kalitesi Teslimattan Önce Nasıl Doğrulanır?
Transformatör performansı büyük ölçüde sargı kalitesine, yalıtım bütünlüğüne, elektriksel oran doğruluğuna ve genel üretim tutarlılığına bağlıdır. Bu nedenle test, tedarikçi değerlendirmesinin önemli bir parçası olmalıdır.
Ürün bilgilerine göre GUANGBIAN, sevkiyattan önce entegre bir transformatör test tezgahı kullanıyor. Test süreci, sargı direnci, dönüş oranı, yalıtım direnci, yüksüz kayıplar ve voltaj regülasyonu ile ilgili kontrolleri içerir.
Üretim süreci aynı zamanda sevk edilen üniteler için IEC bazlı test gerekliliklerini de takip etmektedir. Belgelendirilmiş bir test yaklaşımı, alıcılara kurulumdan önce ekipmanı incelerken yararlı teknik kanıtlar sağlar.
Özelleştirilmiş siparişler için alıcılar, üretimden önce denetim gerekliliklerini ve projeye özel spesifikasyonları üreticiyle görüşebilir. Bu, transformatörün belirli bir kurulum ortamını veya elektrik sistemi konfigürasyonunu karşılaması gerektiğinde özellikle önemlidir.
Alıcılar Sipariş Vermeden Önce Neleri Kontrol Etmeli?
Yalnızca KVA derecesine göre bir transformatör seçmek, uygun olmayan bir konfigürasyona yol açabilir. Tedarik ekipleri bir siparişi onaylamadan önce tüm elektrik ve mekanik gereksinimleri incelemelidir.
Doğrulanması gereken önemli noktalar şunları içerir:
- Birincil voltaj:Mevcut besleme voltajını ve faz konfigürasyonunu doğrulayın.
- İkincil voltaj:Çıkış voltajının bağlı ekipmanla eşleştiğini doğrulayın.
- Yük kapasitesi:Yalnızca nominal ekipman değerlerine güvenmek yerine beklenen sürekli ve pik yükü hesaplayın.
- Sıklık:Projenin 50Hz, 60Hz veya başka bir frekans gerektirip gerektirmediğini onaylayın.
- Koruma:MCCB spesifikasyonlarını kontrol edin ve yerel düzenlemelere göre ek yukarı akış veya aşağı akış korumasının gerekli olup olmadığını belirleyin.
- Kurulum ortamı:IP23 korumasının amaçlanan konum için yeterli olup olmadığını doğrulayın.
- Gerilim ayarı:Çok konumlu kademe değiştiricinin yerel şebeke koşulları açısından faydalı olup olmadığını değerlendirin.
- Belgeler:Proje onayı için gerekli teknik çizimleri, test raporlarını, kablolama bilgilerini ve diğer belgeleri isteyin.
Uluslararası projeler için üretime başlamadan önce nakliye boyutlarını, paketlemeyi, kurulum gerekliliklerini, geçerli standartları ve devreye alma prosedürlerini netleştirmek de faydalıdır.
Sıkça Sorulan Sorular
Transformatör çalışırken kademe değiştirici ayarlanabilir mi?
Hayır. Kademe değiştirici enerjisi kesilmiş bir türdür ve yalnızca transformatörün gücü tamamen kapatıldıktan sonra ayarlanmalıdır. Musluk konumunu değiştirmeden önce her zaman uygun elektrik güvenliği prosedürleri izlenmelidir.
Transformatörün her iki tarafında MCCB'ler var mı?
Evet. Bu konfigürasyon, giriş ve çıkış taraflarında sağlanan korumayla MCCB'leri transformatör muhafazasına entegre eder. Kesin kesici düzenlemesi, sipariş vermeden önce projenin elektrik gereksinimlerine göre onaylanmalıdır.
Ayrı bir dağıtım kutusu hala gerekli mi?
Birçok kurulumda entegre MCCB'ler ayrı bir koruma muhafazasına olan ihtiyacı azaltabilir. Ancak yerel elektrik yasaları ve genel dağıtım tasarımı, ek koruma veya anahtarlama ekipmanı gerektirebilir.
Bu 50KVA transformatör dış mekan kurulumuna uygun mu?
Muhafaza IP23 derecesine sahiptir ve iç mekan veya uygun şekilde kapalı konumlar için tasarlanmıştır. Şiddetli yağmur, toz veya diğer ciddi koşulların söz konusu olduğu, tamamen açık dış ortamlar için daha yüksek bir mahfaza koruma seviyesi daha uygun olabilir.
Ne tür sarım malzemesi kullanılıyor?
Transformatör bakır sargılar kullanır. Bakır, elektriksel iletkenliği ve güvenilir güç aktarımına uygunluğu nedeniyle transformatör sargıları için yaygın olarak seçilir.
Transformatör özelleştirilebilir mi?
Evet. Transformatör konfigürasyonları, elektriksel parametreler, koruma düzenlemeleri, kademe ayarları, mahfaza gereksinimleri ve diğer uygulamaya özel hususlar dahil olmak üzere proje gereksinimlerine göre tartışılabilir.
Neden Bu Transformatör Yapılandırmasını Seçmelisiniz?
İyi tasarlanmış bir transformatör voltajı dönüştürmekten daha fazlasını yapmalıdır. Elektrik sistemine uymalı, kurulumu basitleştirmeli, uygun koruma sağlamalı ve uzun süreli çalışma için pratik kalmalıdır.50KVA MCCB'li Kuru Tip İzolasyon Trafosu50KVA üç fazlı kapasiteyi, 415V'tan 220V'a voltaj dönüşümünü, bakır sargıları, F Sınıfı yalıtımı, beş konumlu voltaj ayarını, entegre MCCB'leri, IP23 paslanmaz çelik muhafaza yapısını, voltaj izlemeyi ve fabrika testlerini tek bir mühendislik çözümünde birleştirir.
GUANGBİYEN, özelleştirilmiş kuru tip izolasyon transformatörü çözümleri sağlama kapasitesine sahip bir Çin transformatör üreticisi arayan alıcılar için entegre koruma ve uygulamaya özel konfigürasyonlar gerektiren projeler için pratik bir seçenek sunar. Teknik özellikleri değerlendiriyor, yeni bir elektrik kurulumu planlıyor veya trafo tedarikçilerini karşılaştırıyorsanız MCCB'li 50KVA Kuru Tip İzolasyon Transformatörünü inceleyin ve proje gereksinimlerinizi doğrudan üreticiyle görüşün. Gerilim özellikleri, MCCB konfigürasyonu, muhafaza gereksinimleri, test belgeleri veya özelleştirilmiş transformatör çözümleri için,bize UlaşınTeknik rehberlik ve uygulamanıza uygun bir çözüm almak için.
