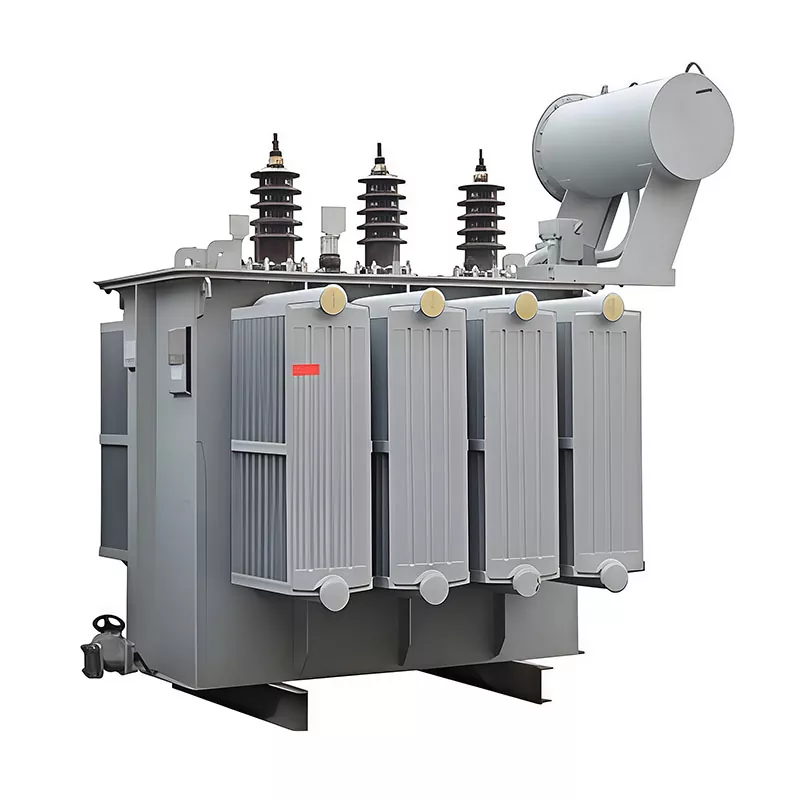

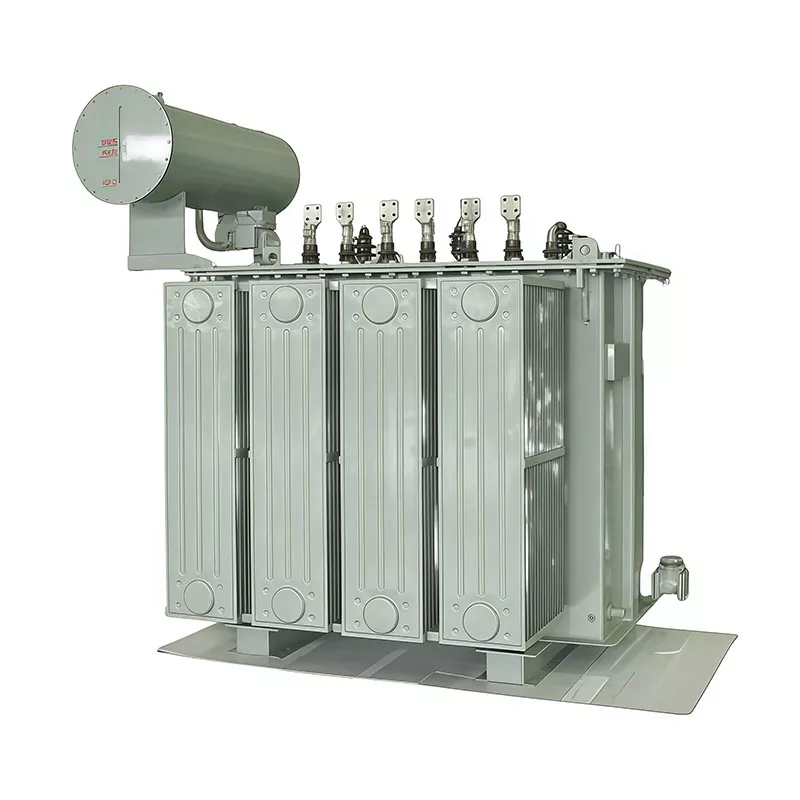

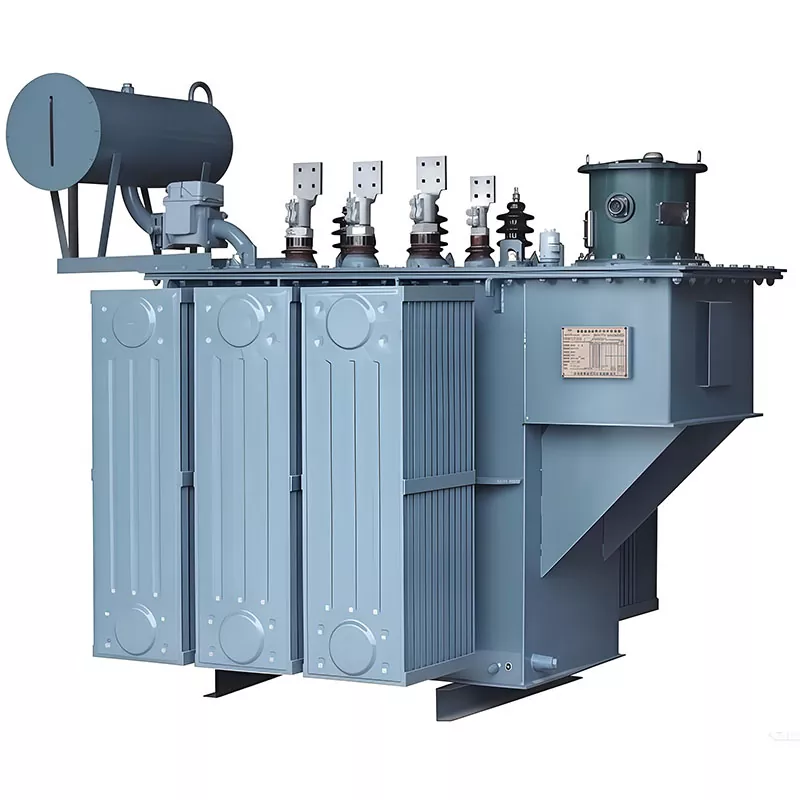

2500kVA 35kV Yağlı Dağıtım Trafosu

2500kVA 35kV Yağa Daldırılmış Dağıtım Transformatörü, 2500kVA nominal kapasiteye ve 35kV yüksek gerilim yan değerine sahip, yağa batırılmış bir dağıtım transformatörüdür.

Aynı anda hem elektrik yalıtımı hem de ısı dağılımı sağlamak için yalıtım yağından yararlanan bu ürün, yüksek voltajlı elektrik enerjisini güvenilir bir şekilde orta-düşük voltaj enerjisine dönüştürür ve güç sistemlerinin dağıtım segmentlerinde yaygın olarak kullanılır.

Temel Özellikler:

Tip: Yağlı Dağıtım Trafosu

Kapasite: 2500kVA (Orta-büyük dağıtım kapasitesi)

Gerilim Değeri: 35kV Yüksek Gerilim Girişi

Fonksiyonlar: Gerilim Dönüşümü + Güç Dağıtımı + Kararlı Güç Kaynağı

Soğutma Yöntemi: Isı dağıtımı için transformatör yağının dolaşımına dayanır (tipik olarak ONAN)

Uygulama Senaryoları: Elektrik şebekesi dağıtımı, endüstriyel parklar, trafo merkezleri, enerji projeleri vb.

Temel Ekipman Seçimi Gereksinimleri

Güneydoğu Asya, Orta Doğu, Afrika ve Latin Amerika'da 35kV/0,4kV düşürücü transformatörlere olan talep, endüstriyel parklar, şebeke yükseltme projeleri, ticari gelişmeler ve yenilenebilir enerji entegrasyonunun etkisiyle artmaya devam ediyor.

Çoğu alıcı için seçim kriterleri tutarlıdır:

● Yüksek enerji verimliliği ve düşük işletme kayıpları

● Sürekli çalışma altında uzun servis ömrü

● Uluslararası standartlara ve sertifikalara uygunluk

● Minimum bakım gereksinimiyle istikrarlı dış mekan performansı

GUANGBIAN S13 Serisi (2500kVA'ya kadar) bu gereksinimleri karşılamak üzere tasarlanmıştır. 35kV uygulamalar için güvenilir performans sağlayan bakır sargı yapısını ve ONAN soğutma sistemini benimser. IEC60076 uyumluluğu ve standart Dyn11 vektör grubu konfigürasyonu ile farklı pazarlardaki EPC yüklenicileri ve sistem entegratörleri tarafından yaygın olarak kullanılmaktadır ve genellikle 35kV/0,4kV trafo seçim listelerinde yer almaktadır.

Teknik Parametreler

S13 Serisi 2500kVA Transformatör - Tam Teknik Veri Sayfası:

Aşağıdaki temel özellikler doğrudan ortak satın alma gereklilikleriyle uyumludur ve ayrıca talep üzerine projeye özel özelleştirme seçenekleri de sunuyoruz.

Temel Avantajlar ve Teknik Özellikler

Temel Avantajlar

Daha Düşük Enerji Kayıpları

Geleneksel S9 ve S11 transformatörlerle karşılaştırıldığında S13 serisi, yüksüz kaybı %30'a kadar ve yük kaybını yaklaşık %15 oranında azaltarak, sürekli çalışma uygulamalarında işletme maliyetlerinin düşürülmesine yardımcı olur.

Uzun Vadeli Projeler için Uygun Maliyet

7/24 endüstriyel ve kamu hizmeti operasyonları için enerji tasarrufu, yaşam döngüsü maliyetlerini önemli ölçüde azaltabilir ve zaman içinde yatırım getirisini iyileştirebilir.

%100 Oksijensiz Bakır Sargılar

Hem HV hem de LV sargıları daha iyi iletkenlik, gelişmiş termal kararlılık ve daha güçlü kısa devre direnci için yüksek saflıkta bakır kullanır.

Sürekli Tam Yükte Çalışma için Tasarlandı

Zorlu dış mekan ortamlarına uygun olan transformatör, sürekli ağır yük koşullarında istikrarlı performansı korur.

Uzun Hizmet Ömrü

30 yıl veya daha uzun süre güvenilir çalışmayı desteklemek için dayanıklı yalıtım malzemeleri ve sağlam yapısal tasarımla üretilmiştir.

Endüstriyel ve Yardımcı Trafo Tedariği için İdeal

Endüstriyel tesislerde, kamu dağıtım sistemlerinde, güneş enerjisi projelerinde ve altyapı güç ağlarında yaygın olarak kullanılır.

Az Bakım Gerektiren Çalışma için Güvenilir ONAN Soğutma

ONAN (Yağ Doğal Hava Doğal) soğutma tasarımı, yardımcı fanlar veya pompalar olmadan çalışarak mekanik arıza noktalarını ve bakım gereksinimlerini azaltır. Kapalı tank yapısı, transformatör yağını dış havadan koruyarak yağın eskimesini yavaşlatmaya ve zaman içinde istikrarlı performansı korumaya yardımcı olur. Gerçek dünya uygulamalarında birçok ünite minimum bakımla yıllarca çalışabilir, bu da onları uzak trafo merkezleri, endüstriyel güç sistemleri ve kamu hizmeti dağıtım projeleri için çok uygun hale getirir.

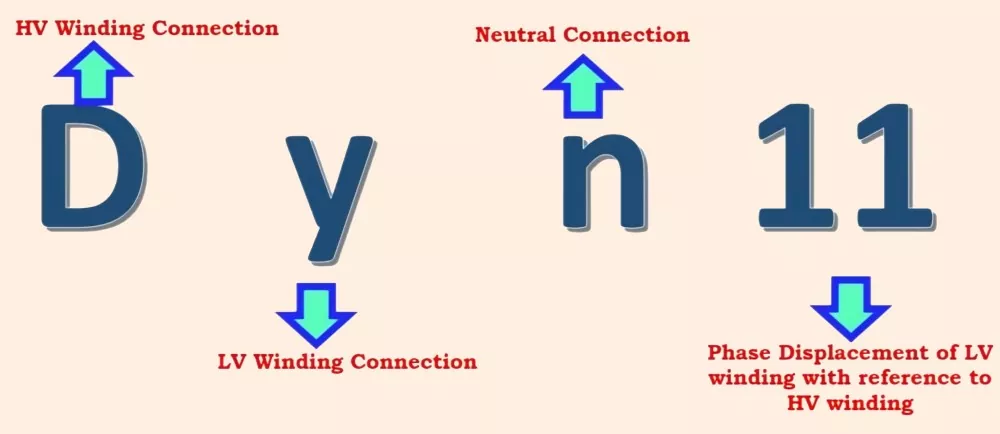

Dyn11 Vector Group - Sahada Aslında Neden Yardımcı Olur?

Dyn11 konfigürasyonu 3. harmonik akımları bastırır ve nötr nokta kaymasını azaltır; bu, ticari ve endüstriyel tesislerde dengesiz yüklerde dengesizlik olarak ortaya çıkan türden bir şeydir. Ayrıca tek fazlı yüklemeyi daha iyi idare eder; bu da karışık yük koşullarıyla uğraşırken gerçek bir fark yaratır. Koruyucu röle koordinasyonu, bu vektör grubuyla daha temiz bir şekilde gelir ve genel güç sistemi kurulumuna bir güvenlik katmanı ekler.

Sıfırdan Dış Mekana Hazır

Tank ve kaplama, yüksek sıcaklığa, neme, tuzlu havaya ve toza dayanacak şekilde üretilmiş olup zorlu koşullarda istikrarlı çalışmayı garanti eder. Entegre yıldırımdan korunma, operasyonel güvenliği daha da artırır.

Dış mekan trafo merkezleri, insansız anahtar odaları ve uzak kurulumlar için uygun olan GUANGBIAN S13-M 2500kVA 35kV Yağa Daldırılmış Dağıtım Transformatörü, ekstra muhafaza veya koruma gerektirmez, bu da onu dış mekan güç dağıtım projeleri için pratik bir seçim haline getirir.

Çin merkezli bir transformatör fabrikası ve köklü bir transformatör üretimi olan GUANGBIAN, projeye özel gereksinimler için IEC60076 uyumluluğu ve özelleştirme seçenekleriyle Güneydoğu Asya, Orta Doğu, Afrika ve Latin Amerika'da birimler tedarik ediyor. Veri sayfaları veya teknik tartışmalar için bize ulaşın.

Fabrikamız

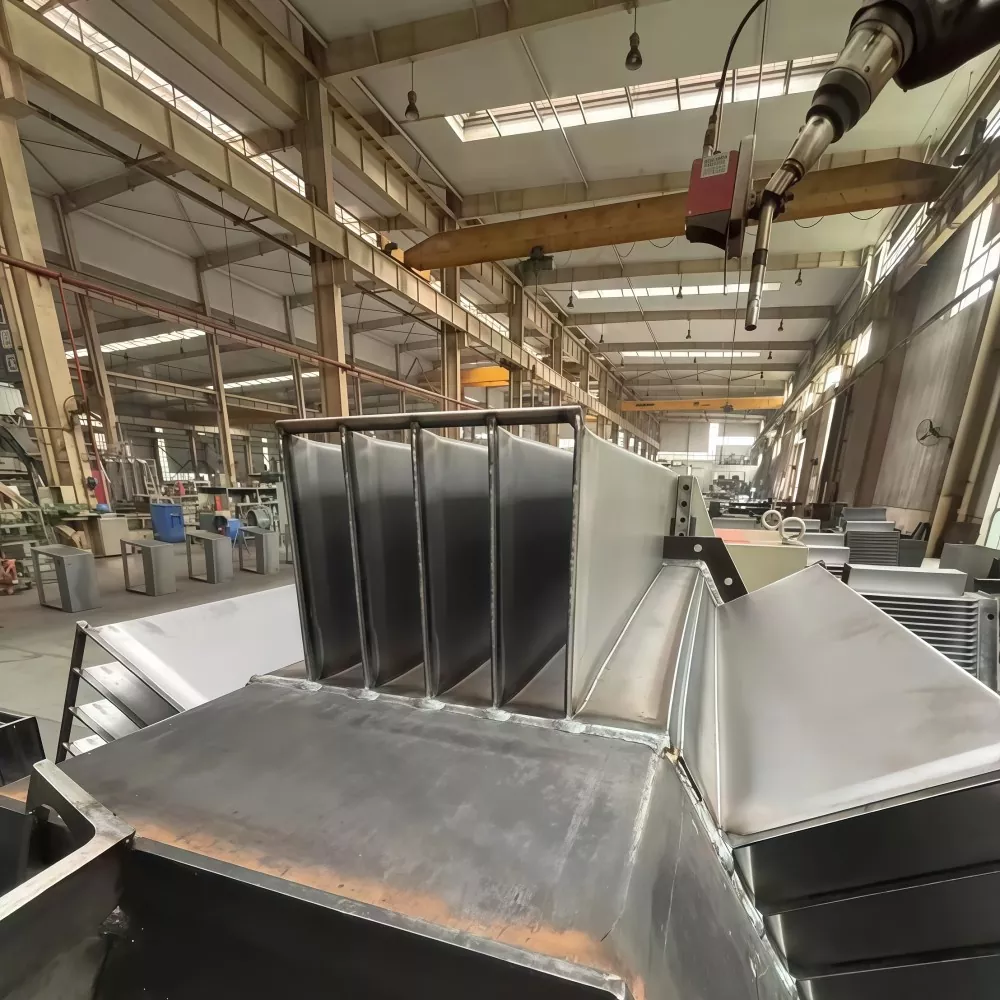

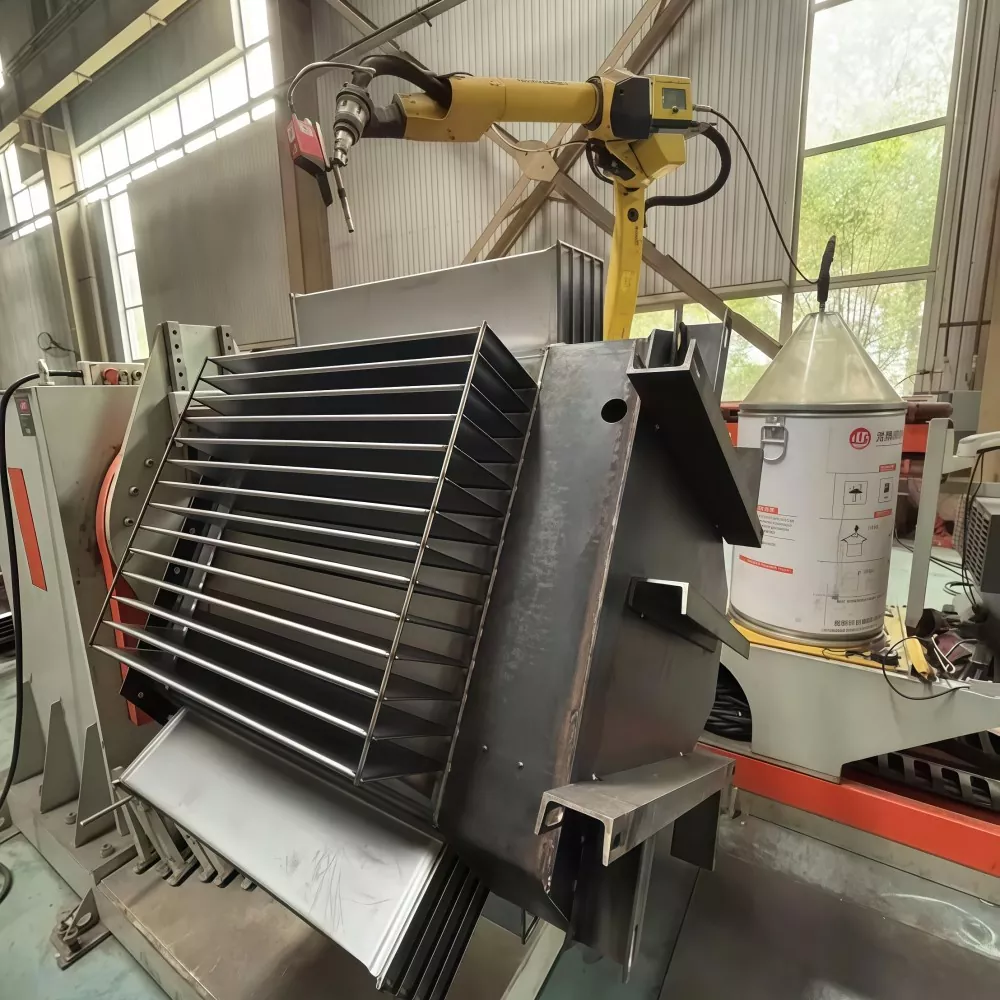

Sac metal atölyesi

Folyo sarma atölyesi

Sarma atölyesi

Sarma fırını atölyesi

Trafo montaj atölyesi

Trafo devreye alma atölyesi

SSS

1. 2500kVA 35kV yağlı dağıtım transformatörü ne için kullanılır?

Endüstriyel tesisler, kamu hizmetleri trafo merkezleri, yenilenebilir enerji sistemleri ve büyük altyapı projeleri için dağıtım voltajlarını düşürmek amacıyla 35kV orta-yüksek voltaj gücünü düşürmek için kullanılır.

2. 2500kVA ne anlama geliyor?

2500kVA, transformatörün nominal kapasitesini ifade eder ve endüstriyel ve şebeke düzeyinde güç dağıtımına uygun büyük ölçekli elektrik yüklerini kaldırabileceğini gösterir.

3. Bu tip transformatörlerde neden yağ kullanılır?

Yalıtım yağı hem elektrik yalıtımı hem de ısı dağılımı sağlayarak soğutma performansını artırmaya ve servis ömrünü uzatmaya yardımcı olur.

4. 35kV değerinin avantajları nelerdir?

35kV, orta-yüksek gerilim şebekelerinde yaygın bir dağıtım voltajı seviyesidir ve daha az güç kaybıyla verimli uzun mesafe iletim sunar.

5. Tipik olarak hangi soğutma yöntemi kullanılır?

Çoğu ünite, yardımcı ekipman olmadan doğal yağ sirkülasyonuna ve hava soğutmasına dayanan ONAN (Doğal Yağ Havası) soğutmayı kullanır.

6. Bu transformatör genellikle nereye kurulur?

Dış mekan trafo merkezlerinde, endüstriyel parklarda, madencilik faaliyetlerinde, güneş ve rüzgar enerjisi santrallerinde ve şebeke genişletme projelerinde yaygın olarak kullanılmaktadır.

7. Servis ömrü ne kadardır?

Uygun tasarım ve bakımla, yağa batırılmış dağıtım transformatörleri genellikle 25-30 yıl veya daha uzun süre çalışır.

8. Temel bakım gereksinimleri nelerdir?

Rutin yağ denetimi, sıcaklık izleme ve periyodik elektrik testleri, uzun süreli istikrarlı çalışmayı sağlamak için ana bakım görevleridir.
