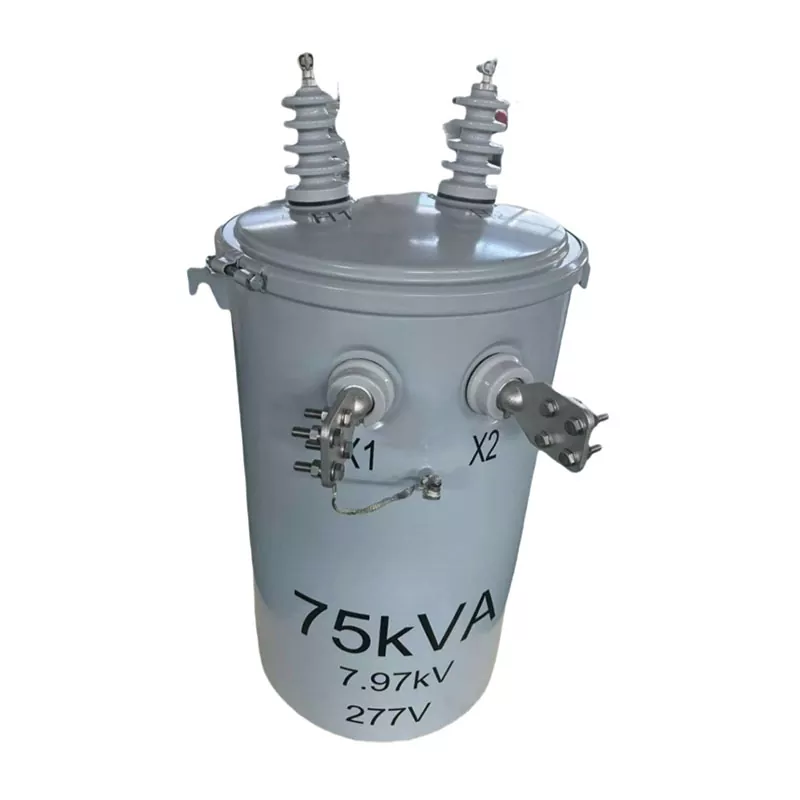

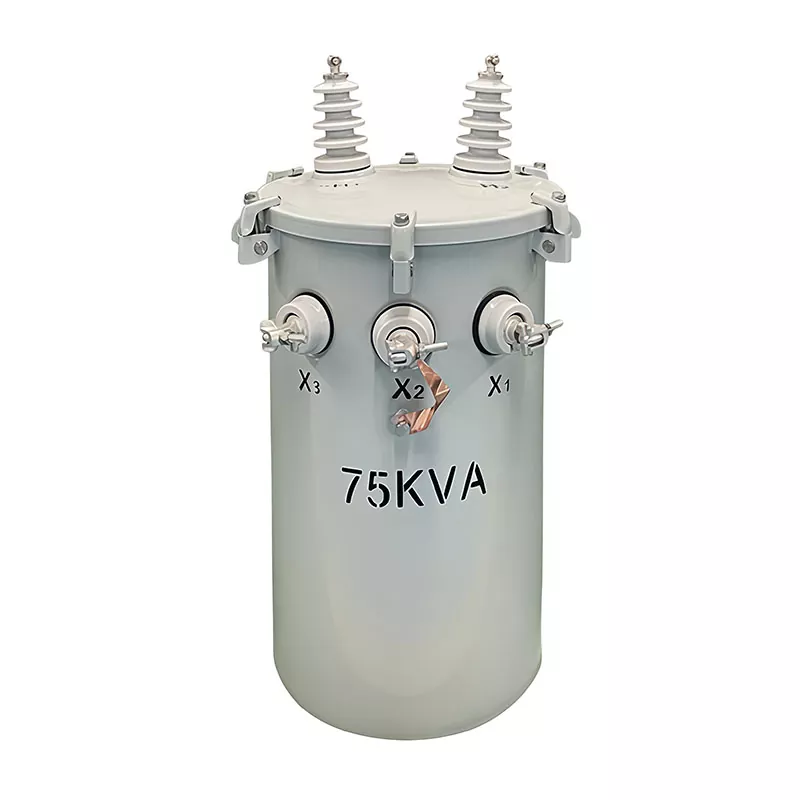

75KVA Direğe Monte Trafo

Guangbian'ın 75KVA Direğe Monte Transformatörü, konut topluluklarında, kırsal elektrifikasyon projelerinde, endüstriyel parklarda, okullarda, hastanelerde ve ticari tesislerde istikrarlı dış mekan güç dağıtımı için tasarlanmıştır. Gelişmiş yalıtım sistemleri ve dayanıklı yağa batırılmış teknolojiyle tasarlanan bu transformatör, çeşitli çevre koşullarında güvenilir voltaj regülasyonu, düşük güç kaybı ve uzun hizmet ömrü sunar.

20 yılı aşkın deneyime sahip profesyonel bir Çin transformatör üreticisi olan Guangbian, Afrika, Güneydoğu Asya, Orta Asya, Güney Amerika ve Orta Doğu'daki müşteriler için 35KV'nin altında yüksek kaliteli direğe monte transformatörler üretme konusunda uzmanlaşmıştır.

75KVA Direğe Monte Transformatör Nedir?

75KVA Direğe Monte Transformatör, orta voltajlı elektriği evler, ticari binalar ve küçük endüstriyel uygulamalar için uygun düşük voltajlı güce dönüştürmek üzere doğrudan elektrik direklerine monte edilen kompakt, yağa batırılmış bir dağıtım transformatörüdür.

Bu tip transformatör aşağıdaki özellikleri sunduğu için yaygın olarak kullanılmaktadır:

● Verimli güç dağıtımı

● Kolay kurulum ve bakım

● Arazi işgalinin azalması

● Hava koşullarına mükemmel dayanıklılık

● Uzun süreli kararlı çalışma

Guangbian 75KVA transformatör, uluslararası transformatör standartlarına göre üretilmiştir ve farklı şebeke sistemleri ve voltaj gereksinimleri için özelleştirilebilir.

Kapasite ve Faz

Transformatör veri sayfasının üst kısmındaki "75KVA, tek fazlı" ile başlayın. KVA, görünür gücün bir ölçüsü olan kilovolt-amper anlamına gelir. 75KVA bu ünitenin kaldırabileceği maksimum yüktür. Anahtar kelime: "başa çıkabilir", "çalışması gerekir" değil. Uygulamada yükü nominal kapasitenin %80'i civarında tutun. Bu, transformatörün servis ömrünü önemli ölçüde uzatır.

Tek fazlı bir transformatörün bir giriş fazı ve bir çıkış fazı vardır. Konut alanlarına, sokak aydınlatmasına ve küçük ticari kurulumlara uygundur. Trifaze üniteler ise 380V endüstriyel güce ihtiyaç duyulan fabrika ve ofis binalarına hizmet vermektedir.

Gerilim Parametreleri

Primer voltaj: 4160 Grd Y / 2400V

Bu size yüksek voltaj tarafının neye bağlanabileceğini gösterir. "Grd Y" topraklanmış yıldız bağlantısı anlamına gelir; nötr toprağa bağlıdır. 4160V hattan hatta voltaj, 2400V hattan nötre voltajdır. Bu, Kuzey Amerika dağıtım sistemlerinde yaygın bir derecelendirmedir, bu nedenle ihracat pazarlarına yönelik teknik özelliklerde sıklıkla 4160v transformatörün listelendiğini göreceksiniz.

Kademe değiştiricinin 5 konumu vardır: +%2,5, %0, -%2,5, -%5, -%7,5. Gelen voltaj dalgalandığında çıkışı sabit tutacak şekilde musluğu ayarlayabilirsiniz. Konum B veya 2 nominal ayarı belirtir.

İkincil voltaj: 120/240V

Bu düşük voltajlı çıkış tarafıdır. Tek fazlı bir transformatör tipik olarak 120V veya 240V sağlar. 240V çıkış, AC üniteleri ve su ısıtıcıları gibi daha büyük yükleri destekler. 120V tarafı mı? Bu ışıklar ve duvar prizleri için. Her iki voltajın tek bir ünitede olması sayesinde ayrı bir kademe düşürme kurulumuna ihtiyacınız yoktur.

Malzeme ve İşçilik

Sargı malzemesi: Bakır

Bakır alüminyumdan daha iyi iletken olduğundan daha soğuk çalışır ve daha az güç harcar. GUANGBIAN'ın Çin tesisinde bakırla üretim yapıyoruz; ön maliyetler daha yüksek ancak uzun vadeli güvenilirlik buna değer.

Çekirdek: Tahıl Odaklı Silikon Çelik

Silikon çeliği, transformatörün manyetik olarak çalışmasını sağlayan şeydir. "Tahıl yönelimli", kristallerin tek yönde sıralandığı anlamına gelir; bu, manyetik kayıpları azaltır. Sonuç? Yüksüz kayıplar düşük kalır ve verimlilik artar.

Soğutma Yöntemi: ONAN

ONAN = Doğal Petrol, Doğal Hava. Yağ kendi kendine hareket ederek ısıyı çekirdekten ve sargılardan çeker. Pompa yok. Hayran yok. Başarısız olacak daha az şey. Hiçliğin ortasında direğe monte edilen bir ünite için bu tür bir basitlik önemlidir.

Verimlilik Metrikleri

Yüksüz kayıp: ≤225W | Yük kaybı: ≤750W | Empedans: ≤2,5%

Yüksüz kayıp, transformatörün enerji verilmiş ancak yüksüz halde orada öylece dururken çektiği şeydir. 225 watt oldukça düşük. Yük kaybı tam kapasitede gerçekleşir; bu boyut sınıfı için 750 W normaldir. %2,5 civarındaki empedans, kısa devre akımını ve voltaj regülasyonunu etkiler.

Uyarma akımı ≤%2,5, çekirdek kalitesinin sağlam olduğunu gösterir. Mıknatıslamak çok fazla güç gerektirmez. Bunlar, her GUANGBIAN transformatör veri sayfasında bulacağınız rakamlardır; Çin'de üretiyoruz ve her üniteyi fabrikadan çıkmadan önce test ediyoruz.

Sertifikasyon Standartları

IEEE C57.12 serisi, ANSI C57.12.20

IEEE C57, Elektrik ve Elektronik Mühendisleri Enstitüsü'nün transformatör teknik standardıdır. ANSI, Amerikan Ulusal Standartlar Enstitüsüdür. Bir ünite her ikisini de karşıladığında, tasarım ve test yöntemlerinin uluslararası düzeyde olduğunu bilirsiniz.

Bir transformatör veri sayfasını okumak biraz pratik gerektirir, ancak bu, satın alma için temel bir beceridir. Hala sorularınız mı var? GUANGBIAN'ın teknik ekibine ulaşın. Çin fabrikamızda üretim yapıyoruz ve bire bir seçim sürecinde size yol gösterebiliriz.

Fabrikamız

Sac metal atölyesi

Folyo sarma atölyesi

Sarma atölyesi

Sarma fırını atölyesi

Trafo montaj atölyesi

Trafo devreye alma atölyesi

Üretim Süreci

Her 75KVA Direğe Monte Transformatörün üretimi sıkı üretim prosedürlerini takip eder:

● Trafo çekirdeğinin kesilmesi ve istiflenmesi

● Bobin sarım üretimi

● Tank imalatı ve kaynak

● Vakumlu kurutma işlemi

● Transformatör montajı

● Yağ dolumu ve sızdırmazlığı

● Elektriksel performans testi

● Son inceleme ve paketleme

Bu entegre üretim sistemi, Guangbian'ın tutarlı ürün kalitesini ve maliyet rekabetçiliğini korumasına yardımcı oluyor.

Guangbian'la iletişime geçin

Profesyonel bir Çin transformatör üreticisi ve tedarikçisi arıyorsanız, Guangbian, proje gereksinimlerinize göre özelleştirilmiş 75KVA Direğe Monte Transformatör çözümleri sağlayabilir.

Projeniz ister kırsal elektrifikasyon, ister endüstriyel dağıtım, kamu altyapısı veya yenilenebilir enerji sistemleri olsun, mühendislik ekibimiz sizi güvenilir transformatör ürünleri ve teknik çözümlerle destekleyebilir.

Aşağıdakileri almak için bugün Guangbian ile iletişime geçin:

● Teknik danışmanlık

● Transformatör özellikleri

● OEM ve ODM desteği

● Fabrika teklifi

● Uluslararası gönderi çözümleri
