SWER Tek Kutuplu Trafo

Zhejiang Guangbian Electric Power Technology Co., Ltd'nin SWER Tek Kutuplu Monteli Transformatörü, Tek Telli Toprak Dönüşü (SWER) kırsal ve uzak güç sistemleri için tasarlanmış yüksek verimli bir dağıtım çözümüdür. Guangbian, 20 yılı aşkın transformatör üretim uzmanlığı ve küresel standartlara tam uyumuyla, şebekeden bağımsız ve zayıf şebekeli ortamlar için istikrarlı, güvenli ve uygun maliyetli voltaj dönüşümü sağlar.

SWER Tek Kutuplu Transformatör Nedir?

SWER Tek Kutuplu Montajlı Transformatör, tek telli toprak dönüş sistemlerinde kullanılan ve genellikle geleneksel üç fazlı altyapının mevcut olmadığı kırsal elektrifikasyon projelerinde kullanılan özel bir direğe monteli dağıtım transformatörüdür.

Konut, tarım ve küçük endüstriyel uygulamalar için orta gerilim dağıtım gücünü verimli bir şekilde kullanılabilir düşük gerilime düşürür.

Aşağıdaki nedenlerden dolayı uzak ızgaralarda yaygın olarak kullanılır:

● Basitleştirilmiş kurulum yapısı

● Daha düşük altyapı maliyeti

● Uzun mesafeli dağıtımda yüksek verimlilik

● Kırsal arazilere güçlü uyum sağlama yeteneği

Bu SWER Transformatörünü Farklı Kılan Nedir?

Çoğu standart transformatör SWER çalışma prensipleri göz önünde bulundurularak tasarlanmamıştır. Sonuç? Erken izolasyon bozulması, voltaj dengesizliği, başarısız denetimler ve büyük ölçüde kısalan servis ömrü. GUANGBIAN bu üniteyi özellikle SWER ağlarının talepleri için tasarladı ve bu sorunlu noktaları sıfırdan ortadan kaldırdı.

Bu Birimi Farklı Kılan Nedir?

SWER Görevi için Ayarlanmış Sargı Tasarımı:

SWER Tek Kutuplu Montajlı Transformatörün sargısı, tek tip bir yalıtım yapısı kullanmak yerine SWER'e özgü voltaj koşulları için optimize edilmiştir.

A terminalinden (hat) X terminaline (toprak) gradyan yalıtım tasarımı

Sürekli hat gerilimi stresi için güçlendirilmiş bir terminal

Gerçek sargı voltajı seviyeleriyle eşleşen aşamalı yalıtım

Doğrudan kutup topraklama bağlantısı için güçlendirilmiş X terminali

Standart transformatörlerin aksine asimetrik SWER voltaj koşulları için üretilmiştir

Bu tasarım kırsal SWER dağıtım sistemlerinde güvenilirliği ve yalıtım güvenliğini artırır.

Geleneksel tek fazlı transformatörler, her iki terminalde de tek tip yarı yalıtım kullanır. SWER görevinde bu, yalıtım geriliminin esas olarak iki katına çıktığı ve arızanın genellikle 3-5 yıl içinde meydana geldiği anlamına gelir. GUANGBIAN'ın özel yaklaşımı, transformatörün tüm hizmet ömrü boyunca yalıtım gerilimini tasarım sınırları dahilinde tutar.

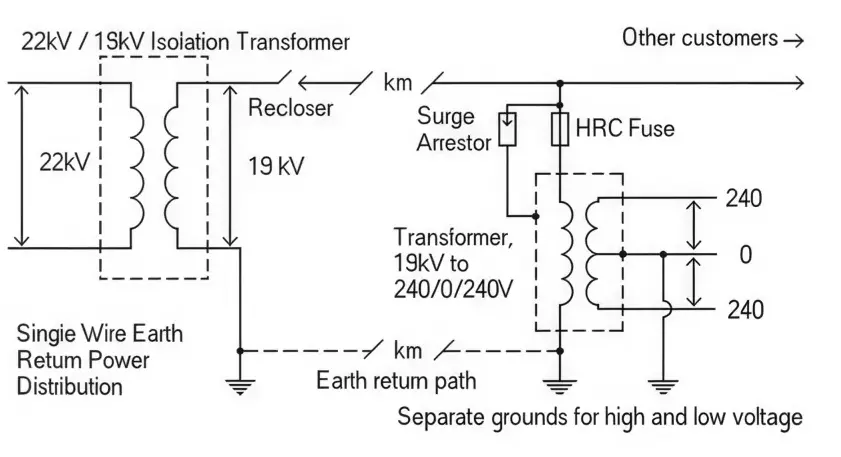

Topraklama Kurulumu Gerilimi Nasıl Sabit Tutar？

● Büyük boyutlu topraklama terminali kesiti, toprak yolu direncini azaltır ve akım dönüş stabilitesini artırır

● Daha düşük direnç, gevşek bağlantı risklerini ve yerel aşırı ısınmayı önlemeye yardımcı olur

● ±%2 dahilinde çıkış voltajı dalgalanmasıyla istikrarlı bir kapalı döngü SWER akım yolu sağlar

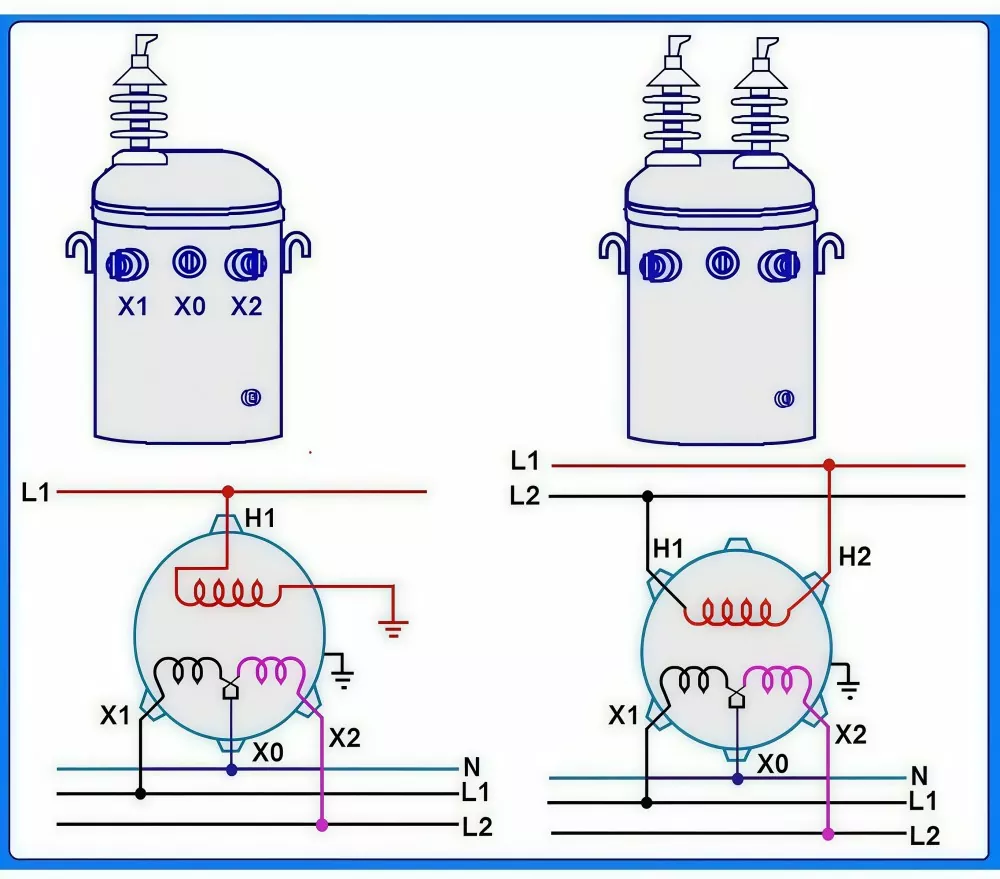

● Sargılar IEC A/X terminal etiketleme standartlarına uygundur, ters polarite gibi kablolama hatalarını önler ve doğru SWER kurulumu sağlar

Uzun Mesafe Gerilim Düzenlemesi:

● 5 konumlu yüksüz kademe değiştiriciyle donatılmıştır (18kV–20kV aralığı)

● Uzun SWER dağıtım hatlarındaki voltaj düşüşünü telafi eder

● Hattın başından sonuna kadar kararlı 240V çıkışı korur

● Tüm kademe ayarları IEC doğruluk standartlarına göre fabrikada kalibre edilmiştir

Bu, uzun mesafeli kırsal güç ağlarında aşağı yöndeki ekipmanların tutarlı performansını ve korunmasını sağlar.

Zorlu Koşullara Nasıl Dayanır?

Yağa batırılmış sızdırmaz muhafaza, suyu ve tozu dışarıda tutar, sıcaklık değişimlerini yönetir ve UV ışınlarına maruz kalmayı önler. -40°C'den +55°C'ye kadar çalışır; dolayısıyla yüksek rakımlı platolar, açık meralar, ormanlık alanlar ve çöl düzlüklerinin tümü, herhangi bir özel değişiklik yapılmadan çalışma aralığına girer.

ONAN soğutma (yağ doğal hava doğalının kısaltması) hiçbir fana, hiçbir pompaya, dönen veya yıpranan hiçbir şeye dayanmaz. Direğe cıvatalandıktan sonra büyük ölçüde kendi başının çaresine bakar. En yakın servis kamyonundan saatlerce uzakta çalışan ekipler için bu, ünitenin ömrü boyunca çok daha düşük bakım maliyetleri anlamına gelir.

Uluslararası Standartları Karşılamak

Her ünite, güç transformatörleri için dünya çapında tanınan standart olan IEC 60076'ya göre tasarlanmış, üretilmiş ve test edilmiştir. Evrak işleri ve izlenebilirlik fabrikadan itibaren mevcuttur.

Tam fabrika test raporları her transformatörle birlikte gelir; projelere teklif verirken veya bir incelemeyi tamamlamanız gerektiğinde kullanışlıdır.

SWER sistemleri tek fazlı toprak arızalarını standart şebekelerden farklı görür. Bu transformatör, bu arıza koşulları altında tam 2 saniye boyunca nominal akımının 20 katını alacak şekilde derecelendirilmiştir; standart hat korumasıyla eşleştirildiğinde arızaları hızlı bir şekilde temizler ve ekipmanın hasar görmesini önler.

Nerede Kullanılır?

SWER Tek Kutuplu Montajlı Transformatör, düşük maliyetli, uzun mesafeli kırsal ve uzak güç kaynağı için idealdir:

● Kırsal elektrifikasyon: geleneksel sistemlere kıyasla ~%70'e kadar daha düşük hat inşaat maliyetiyle izole evlere enerji sağlanması

● Uzaktaki insansız alanlar: telekom kuleleri, meteoroloji istasyonları, orman/yangın izleme noktaları, sınır karakolları

● Tarım: sulama pompaları, hayvancılık sistemleri, seralar ve dağınık tarım ekipmanları

● İnşaat ve madencilik kampları: şebeke genişletilmeden önce otoyollar, demiryolları ve madencilik faaliyetleri için geçici enerji

● Adalar ve şebekeden bağımsız tesisler: küçük tatil köyleri, korucu istasyonları ve uzak turistik altyapı

Geleneksel üç fazlı ağların genişletilmesinin uygun maliyetli olmadığı alanlar için pratik bir çözüm.

GUANGBIAN SWER Birimi Neden Daha İyi Performans Gösteriyor？

Standart transformatörler genellikle SWER sistemlerinde sorun yaşar, bu da yalıtım stresine, voltaj dengesizliğine ve daha yüksek bakım gereksinimlerine yol açar.

GUANGBIAN SWER Tek Kutuplu Montajlı Transformatör, SWER çalışması için özel olarak tasarlanmıştır:

● SWER koşulları için amaca uygun sargı ve yalıtım tasarımı

● Kararlı dönüş akımı için optimize edilmiş topraklama yapısı

● İyileştirilmiş voltaj kararlılığı ve sistem güvenilirliği

● Daha az bakım sorunu ve daha uzun servis ömrü

● Denetim gerekliliklerine daha kolay uyum

● Geleneksel transformatör modellerinden uyarlanmamış, gerçek dünyadaki SWER uygulamaları için tasarlanmıştır.

Küresel Standartlar ve Kalite Güvencesi

Zhejiang Guangbian Electric Power Technology Co., Ltd, 2004 yılından bu yana güçlü bir teknik temel oluşturarak yerli bir transformatör üreticisinden küresel bir tedarikçiye dönüşmüştür.

Temel avantajlar şunları içerir:

● 20 yılı aşkın trafo mühendisliği deneyimi

● Uluslararası standart uzmanlığına sahip sertifikalı mühendislik ekibi

● Tam proses izlenebilirliği sağlayan çok atölyeli üretim sistemi

● Tasarım, verimlilik ve güvenlik uyumluluğunda sürekli iyileştirme

● 2020'de kurulan bağımsız ihracat operasyonları

Bu, her SWER Tek Kutuplu Montajlı Transformatörün güvenilirlik ve güvenlik açısından küresel beklentileri karşılamasını sağlar.

Fabrikamız

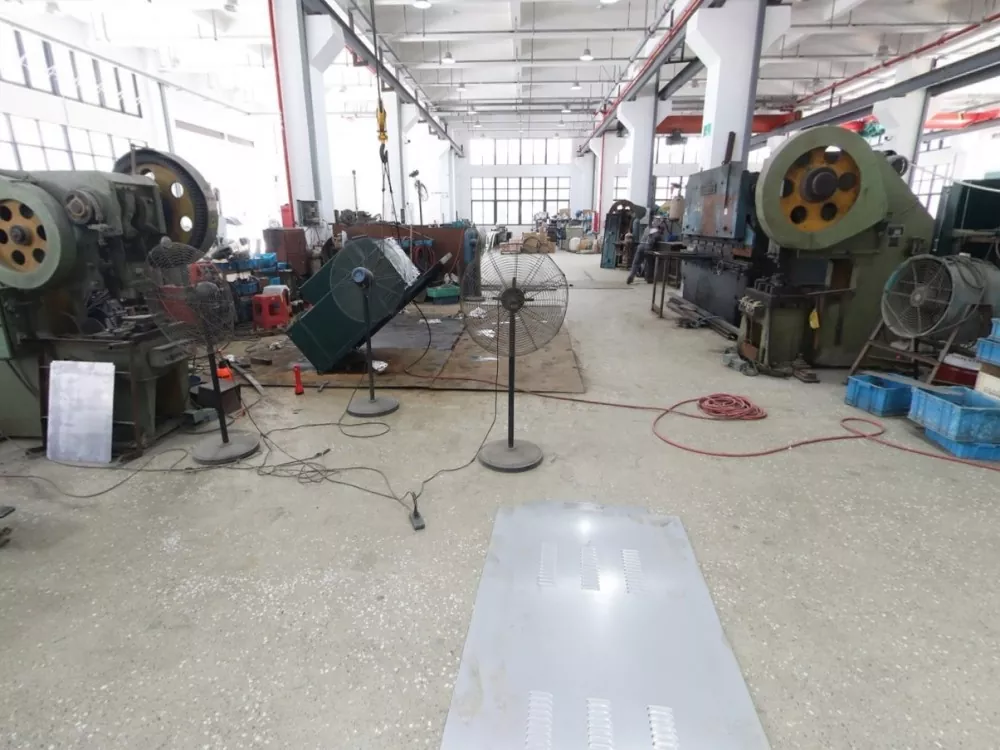

Sac metal atölyesi

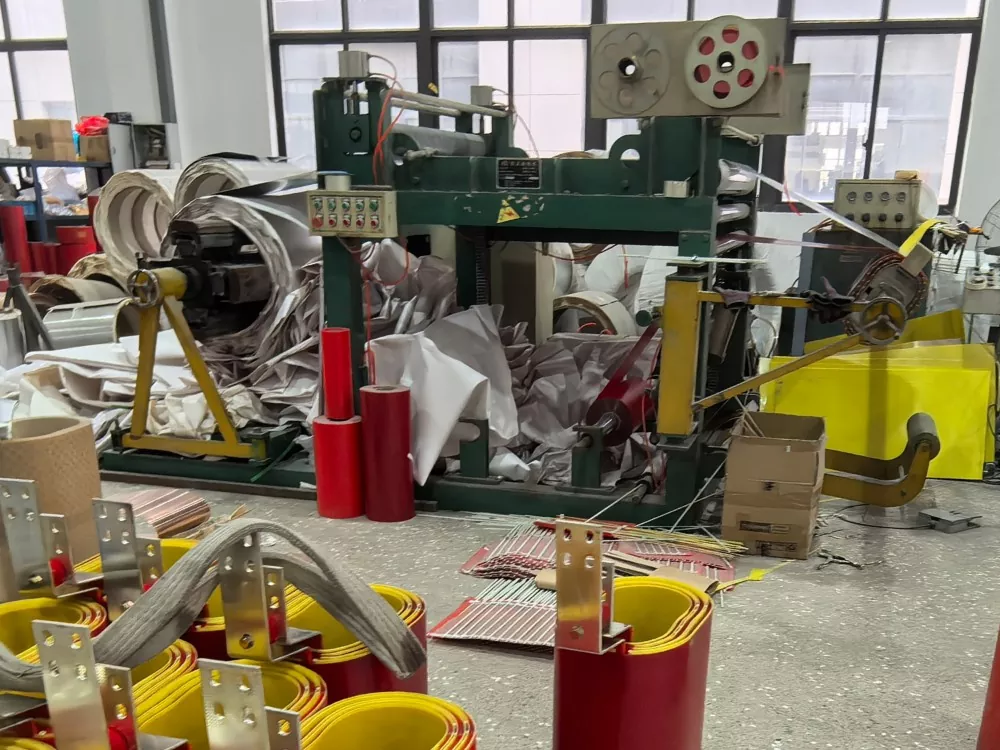

Folyo sarma atölyesi

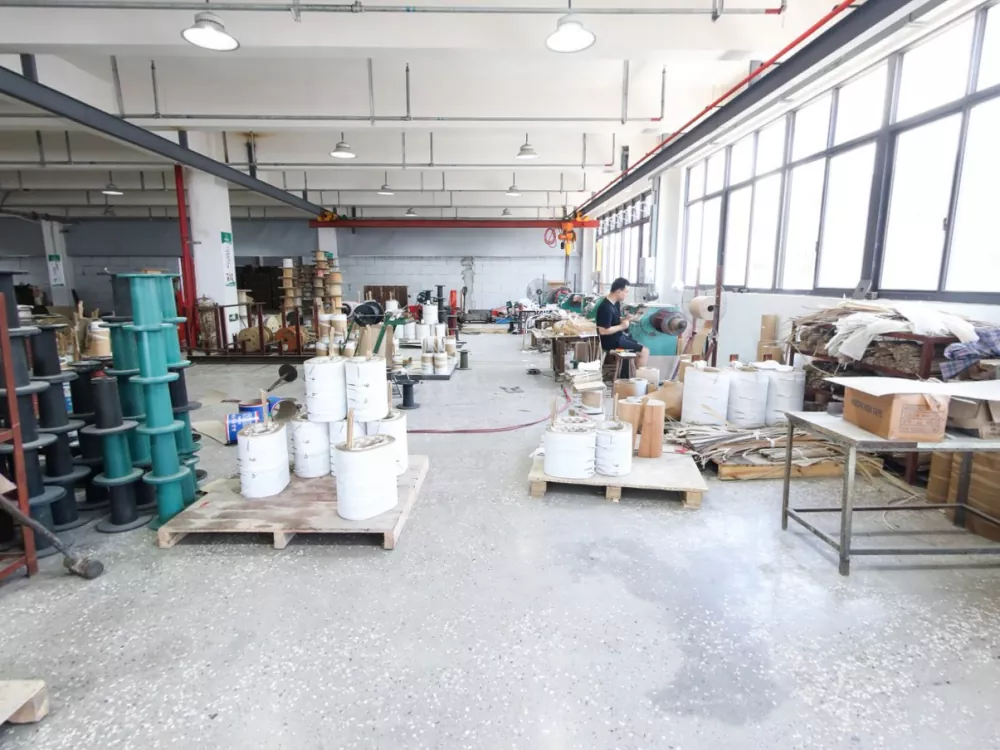

Sarma atölyesi

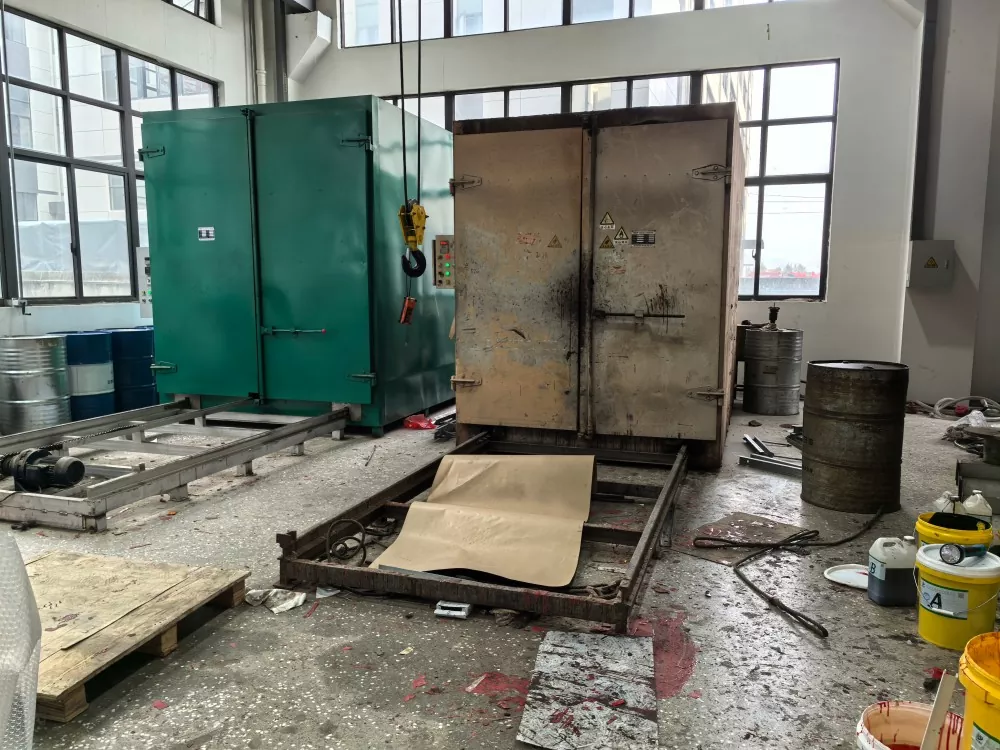

Sarma fırını atölyesi

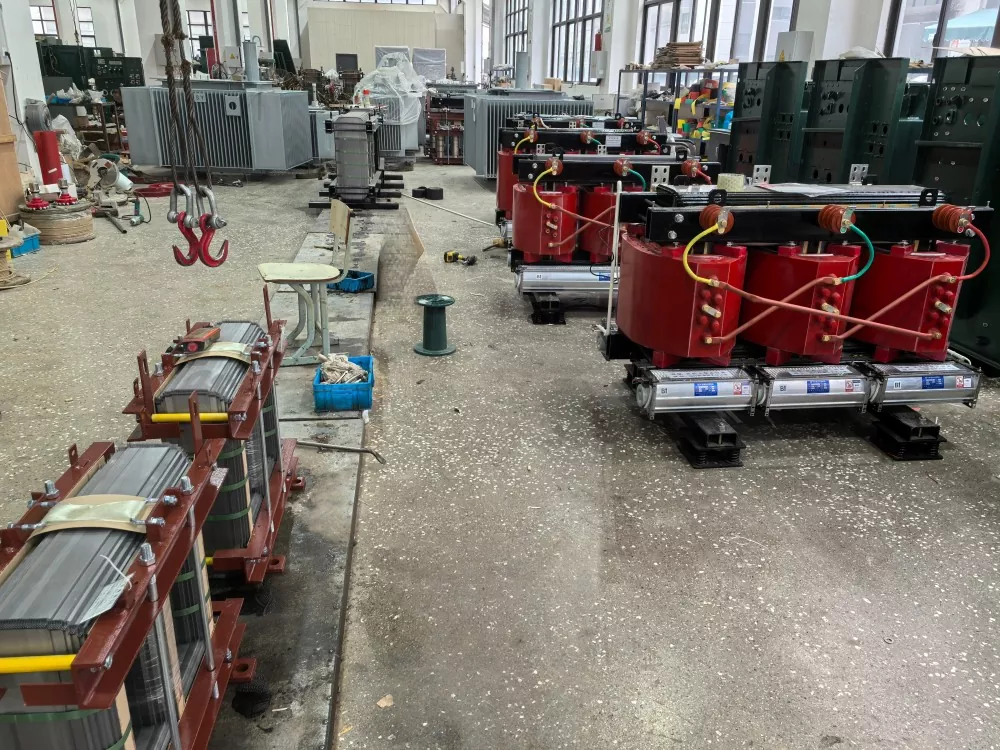

Trafo montaj atölyesi

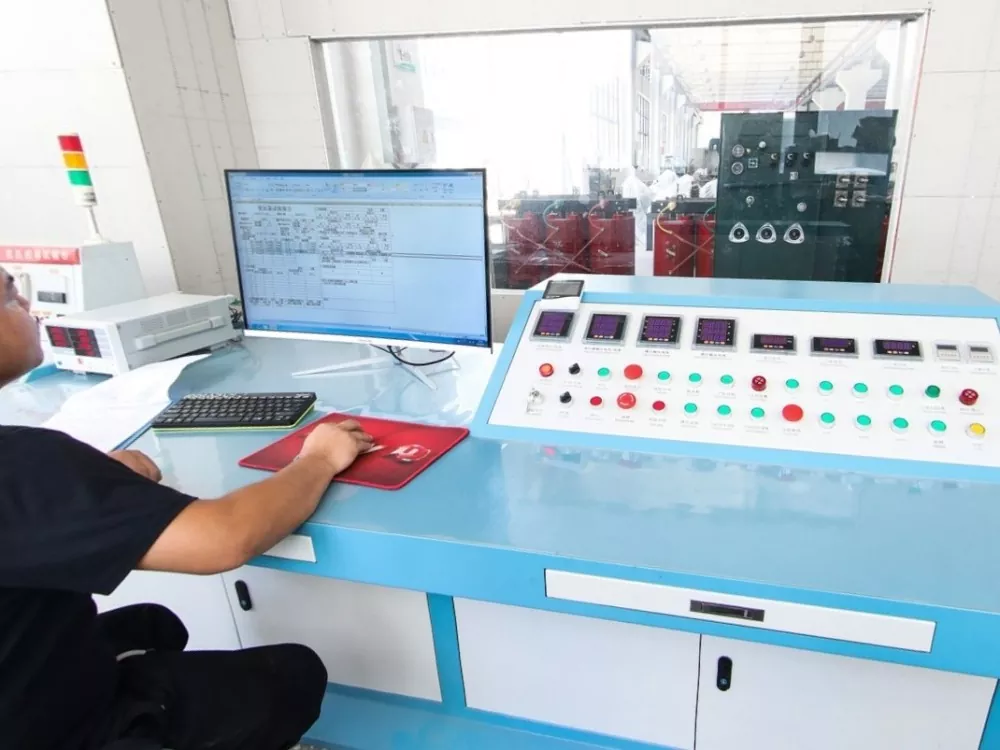

Trafo devreye alma atölyesi
