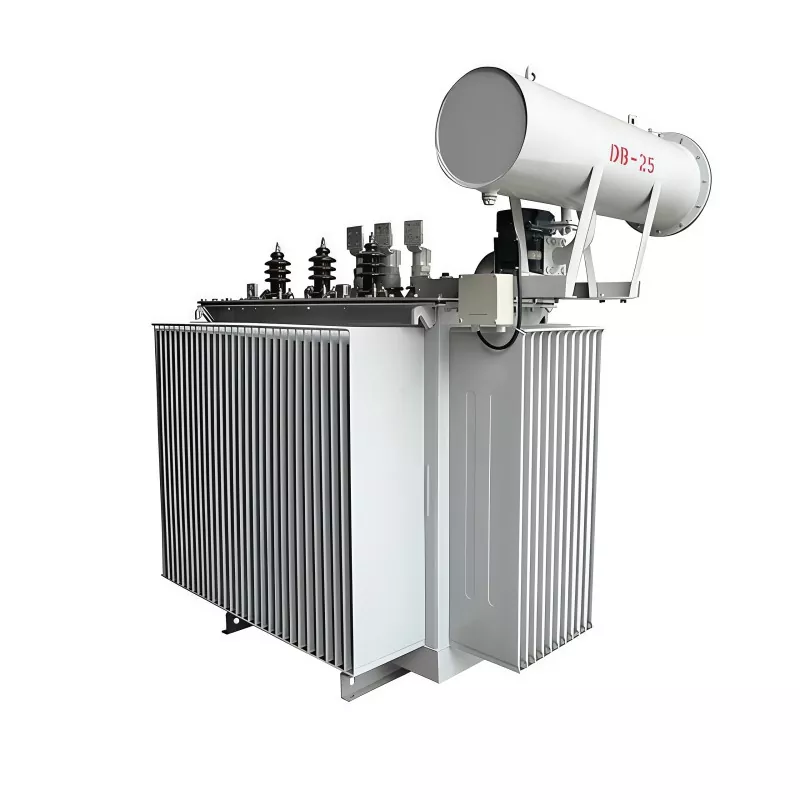

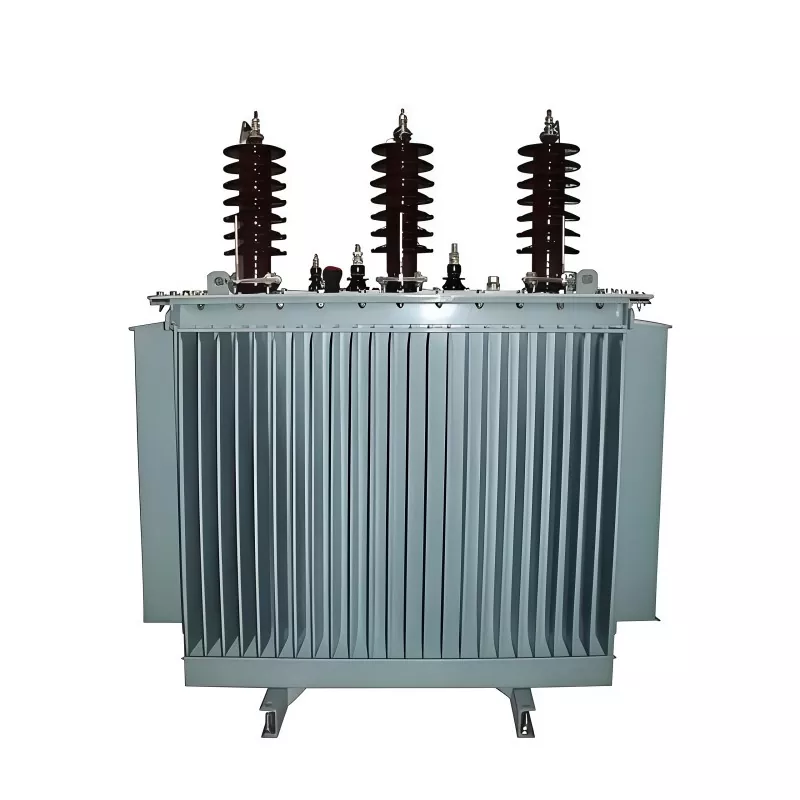

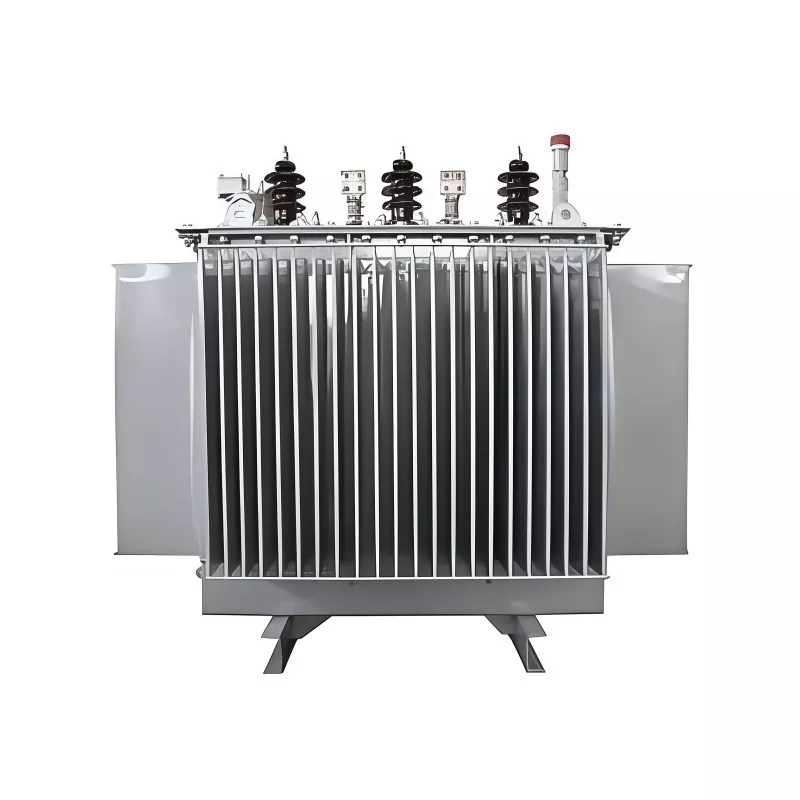

800KVA 35KV Üç Fazlı Yağlı Dağıtım Trafosu

GUANGBIAN tarafından üretilen bu 800KVA 35KV Üç Fazlı Yağa Daldırılmış Dağıtım Transformatörü, son kullanıcılar tarafından kullanılmak üzere yüksek voltajlı elektriği (35kV) düşük voltaj seviyesine (tipik olarak 0,4kV veya 0,415kV) düşürmek için tasarlanmış bir orta voltajlı güç dönüştürme cihazıdır.

Yalıtım yağını hem soğutma ortamı hem de dielektrik ortam olarak kullanarak hem dış hem de endüstriyel ortamlarda istikrarlı çalışma, verimli ısı dağılımı ve ekipman için uzun bir hizmet ömrü sağlar.

Ürünün mekanik mukavemetini ve kısa devreye dayanıklılık kapasitesini daha da geliştirmek için, bu yağlı transformatörün yağ kanalı düzeni ve sargı bağlantı konfigürasyonu ile ilgili yenilikçi tasarımlar uyguladık. Ayrıca, ürünün diğer tüm bileşenleri için yalnızca uzun süredir devam eden, son derece saygın ve yüksek kaliteli satıcılarımız tarafından sağlanan parçaları kullanıyoruz. Yaptığımız her çaba, bu ürünün denizaşırı pazarlara ihraç edilmesinin ardından yerel elektrik şebekelerine güvenli ve sorunsuz bir şekilde entegre edilebilmesini ve böylece daha geniş bir kitleye etkin bir şekilde hizmet edebilmesini sağlamayı amaçlamaktadır.

Temel Avantajlar

Yüksek verimlilik performansı:Optimize edilmiş çekirdek tasarımı, yüksüz çalışmayı ve yük kayıplarını azaltır

Güçlü aşırı yük kapasitesi:Kısa vadeli yoğun talebi etkili bir şekilde yönetir

Mükemmel termal yönetim:Yağ sirkülasyonu istikrarlı sıcaklık kontrolü sağlar

Uzun servis ömrü:Tipik olarak 20-30 yıllık çalışma için tasarlanmıştır

Yüksek güvenilirlik:Dalgalanan yük koşullarında istikrarlı performans

Uygun maliyetli operasyon:Azalan enerji kaybı, uzun vadeli işletme maliyetini azaltır

Dış mekan dayanıklılığı:Uygun muhafazayla zorlu ortamlara uygundur

Teknik Doküman

Çalışma Ortamı

Sıcaklık Koşulları:

Uzun Süreli Çalışma Ortam Sıcaklığı: -25°C ~ +45°C.

Maksimum Çalışma Ortam Sıcaklığı: +50°C'yi geçmez.

Depolama ve Taşıma Sıcaklığı:

-40°C ~ +60°C.

Nem Koşulları:

Bağıl Nem: 25°C'de ≤%95

Yükseklik Gereksinimleri:

Nominal Yükseklik Uyarlama Aralığı: ≤1000 metre

Fabrikamız

Sac metal atölyesi

Folyo sarma atölyesi

Sarma atölyesi

Sarma fırını atölyesi

Trafo montaj atölyesi

Trafo devreye alma atölyesi

Bakım Yönergeleri

Doğru bakım, uzun vadeli güvenilirlik ve güvenlik sağlar:

Rutin Muayene

● Yağ seviyesini ve yağ sıcaklığını düzenli olarak kontrol edin

● Yağ sızıntısı veya anormal ses olup olmadığını kontrol edin

● Yük koşullarını ve voltaj kararlılığını izleyin

Yağ Testi

● Dielektrik dayanım testi (BDV testi)

● Nem içeriği analizi

● Arıza tespiti için çözünmüş gaz analizi (DGA)

Elektrik Bakımı

● Terminal bağlantılarını periyodik olarak sıkın

● Yalıtım direncini ölçün

● Sargı direnci dengesini kontrol edin

Soğutma Sistemi Kontrolü

● Radyatör kanatçıklarının temiz olduğundan emin olun

● Soğutma yüzeylerindeki tozu ve kalıntıları temizleyin

Önerilen Bakım Döngüsü

● Temel denetim: aylık

● Yağ testi: her 6–12 ayda bir

● Kapsamlı bakım: her 3–5 yılda bir (yük koşullarına bağlı olarak)

Uygulamalar

800KVA 35KV Üç Fazlı Yağlı Dağıtım Transformatörü, çok çeşitli orta ila büyük güç talebi senaryoları için uygundur:

● Endüstriyel üretim tesisleri

● Madencilik faaliyetleri ve ağır makine sahaları

● Ticari kompleksler ve alışveriş merkezleri

● Yenilenebilir enerji sistemleri (güneş ve rüzgar trafo merkezleri)

● Kırsal ve kentsel elektrik şebekesi dağıtımı

● Altyapı projeleri (demiryolu, otoyol, şantiyeler)

● Yardımcı trafo merkezleri ve bölgesel dağıtım istasyonları

SSS

S1: 800KVA 35KV transformatörün ana işlevi nedir?

35kV orta gerilim elektriğini endüstriyel ve ticari tüketim için kullanılabilir alçak gerilime düşürür.

Soru 2: Yağlı ve kuru tip transformatörler arasındaki fark nedir?

Yağa batırılmış transformatörler, soğutma ve izolasyon için yalıtım yağı kullanır, kuru tip transformatörlere kıyasla daha iyi ısı dağılımı ve daha yüksek aşırı yük kapasitesi sunar.

S3: Bu transformatör açık havada kullanılabilir mi?

Evet. Özellikle dış mekan trafo merkezleri ve zorlu çevre koşulları için tasarlanmıştır.

S4: Transformatör verimliliğini hangi faktörler etkiler?

Çekirdek malzeme kalitesi, yük oranı, sarım malzemesi (bakır/alüminyum) ve bakım koşullarının tümü verimliliği etkiler.

S5: Özelleştirme mevcut mu?

Evet. Gerilim oranı, sargı malzemesi, kademe değiştirici tipi ve tank tasarımı proje gereksinimlerine göre özelleştirilebilir.
