Yedek Yağlı Transformatör

Yedek Yağlı Transformatör, tipik olarak eskimiş ekipman, arıza, kapasite sınırlamaları veya verimlilik yükseltme gereksinimleri nedeniyle, çalışan bir güç dağıtım sistemindeki mevcut bir transformatörü değiştirmek için özel olarak tasarlanmış bir tür yağ dolu güç transformatörüdür.

Yeni kurulumlarda kullanılan transformatörlerin aksine, yedek transformatör, sistem uyumluluğu, fiziksel değiştirilebilirlik ve mevcut elektrik altyapısıyla kusursuz entegrasyona güçlü bir şekilde odaklanılarak tasarlanmıştır.

Mühendislik Tanımı

Elektrik mühendisliği açısından bakıldığında, Yedek Yağlı Transformatör şu şekilde tanımlanabilir:

Orijinal sistemde büyük bir değişiklik yapılmadan, kullanımdaki yağlı transformatörün yerini doğrudan alabilecek şekilde mevcut ağ koşullarına (voltaj seviyesi, vektör grubu, kurulum boyutları ve yük profili gibi) göre tasarlanmış veya optimize edilmiş bir güç transformatörü.

Temel Teknik Özellikler

Tipik bir Yedek Yağlı Transformatör aşağıdaki teknik gereksinimlerle tanımlanır:

Gerilim Uyumluluğu:6kV/0,4kV, 10kV/0,4kV vb. gibi mevcut sistem seviyeleriyle eşleşir.

Kurulum Değiştirilebilirliği:Mevcut temellere, kablo giriş noktalarına ve trafo merkezi düzenine uyacak şekilde tasarlanmıştır

Vektör Grubu Eşleştirmesi:Genellikle Dyn11 veya orijinal transformatör konfigürasyonuyla aynı

Kısa Devre Empedans Koordinasyonu:Sistem kararlılığını sağlamak için tipik olarak %5–%8 aralığında tasarlanmıştır

Performans Optimizasyonu:Değiştirilen üniteye kıyasla verimliliği artırabilir, kayıpları azaltabilir veya termal performansı artırabilir

İlk önce doğru boyutu bulun

İşte bir örnek: mevcut yükünüz 800kVA ve 400kVA'lık yeni talebi ekliyorsunuz. Bir miktar büyüme marjındaki faktör ve 1250-1600kVA mantıklı. Sadece bugünün rakamlarına bakmayın; biraz boşluk bırakmak her zaman güvenli bir bahistir.

Transformatör kapasitesi hesaplaması yaparken şu parametreleri aklınızda bulundurun: voltaj seviyesi mevcut sisteminizle eşleşmelidir (10kV/0,4kV gibi), Dyn11 vektör grubu çoğu ticari uygulama için çalışır ve %5-8 empedans standarttır. Emin değilseniz, GUANGBIAN'ın Çin fabrika ekibi kurulumunuzu inceleyebilir ve üretimden önce özellikleri onaylayabilir.

Takas öncesinde ne hazırlanmalı?

Kontrol edilecek üç şey:

1.Elektrik değerlendirmesi — Baralarınız ve kablolarınız daha yüksek akımı kaldırabilir mi? Koruma planının ayarlanması gerekiyor mu?

2.Yapısal kontrol — Temel boyutu, ünitenin taşınması için erişim yolu, havalandırma koşulları.

3.Yardımcı kuruluş koordinasyonu — Kapasite yükseltme, gelen tedarikinizde değişiklik yapılmasını gerektirebilir. Elektrik kapatma iznini erkenden sıralayın.

Bir transformatör değiştirme projesi planlıyorsanız, GUANGBIAN'ın Çin fabrikamızdaki teknik ekibi bu öğelerin incelenmesine yardımcı olabilir. Üretim tesisimizde benzer vakaları ele aldık ve hangi ayrıntıların sıklıkla gözden kaçırıldığını biliyoruz.

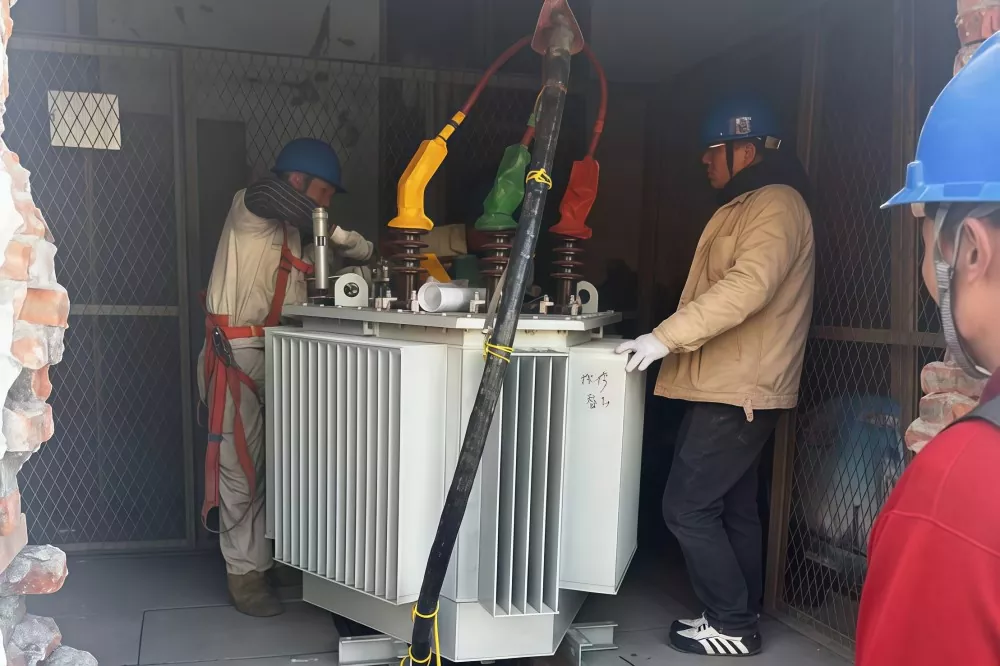

Kurulum ve devreye alma

Gücü kapatın → Bağlantıyı kesin → Eski üniteyi çıkarın → Yeni transformatörü yerleştirin → Kablolama → Test etme → Enerji verin

Test adımını atlamayın: dönüş oranı testi, yalıtım direnci, vektör grubu doğrulaması, direnç ölçümü. Anahtarı çevirmeden önce her şeyin geçmesi gerekiyor. İlk birkaç hafta boyunca sıcaklığa dikkat edin, alışılmadık gürültüleri dinleyin, titreşimi kontrol edin.

Fiyatı ne kadar?

1250kVA'lık bir ünite için transformatörün kendisi 25.000-45.000 ABD dolarıdır. Kurulum ve modifikasyonlarla birlikte toplam proje maliyeti 35.000-75.000 $ civarındadır. Mevcut üniteniz yaklaşık 20 yıldır çalışıyorsa, onu yenisiyle değiştirmek, paralel bir ünite eklemekten daha mantıklıdır; daha az bakım sorunu, daha iyi verimlilik.

Kurulumdan sonra test raporlarını ve uygulama çizimlerini dosyada saklayın. Sıcaklıkları üç ayda bir kontrol edin, yılda bir yağ analizi yapın (yağla doldurulmuş tipler için). Uygun bakım ile bu ekipmanın 20-30 yıl boyunca sorunsuz çalışması gerekir.

GUANGBIAN'ın Çin fabrikasında uzun vadeli kullanıma uygun transformatörler üretiyoruz. İster transformatör seçim aşamasında olun, ister teknik özelliklerin incelenmesine ihtiyaç duyuyor olun, ekibimiz size yardımcı olabilir.

Standart Yeni Tesisat Transformatörlerinden Farkı

SSS

1. Yedek Yağlı Transformatör Nedir?

Çalışan bir güç sisteminde mevcut bir transformatörün yerini almak üzere tasarlanmış yağa batırılmış bir transformatördür. Sistemin minimum değişiklikle çalışmaya devam edebilmesi için orijinal elektrik koşullarına uyacak şekilde üretilmiştir.

2. Transformatör ne zaman değiştirilmelidir?

Transformatör eskiyse (genellikle 15-25+ yıl), sık sık arızalanıyorsa, mevcut yük talebini karşılayamıyorsa veya yüksek bakım maliyetleri varsa, değiştirilmesi gerekir.

3. Değiştirme için doğru kapasiteyi nasıl seçerim?

Kapasite mevcut yüke, gelecekteki genişlemeye (genellikle %15-25 marj) ve voltaj seviyesi ile kurulum sınırlamaları gibi sistem koşullarına göre seçilir.

4. Yedek bir transformatör kapasiteyi artırabilir mi?

Evet. Yedek ünite daha yüksek kapasiteye yükseltilebilir ancak mevcut kablolar, anahtarlama donanımı ve koruma sisteminin uyumluluğu kontrol edilmelidir.

5. Transformatörü değiştirirken ne eşleşmelidir?

Anahtar parametreler arasında voltaj oranı, vektör grubu (genellikle Dyn11), empedans (yaklaşık %5-8) ve fiziksel kurulum boyutları yer alır.

6. Değiştirme işlemi ne kadar sürer?

Kurulum ve değiştirme genellikle saha koşullarına bağlı olarak 1 ila 3 gün sürer; ayrıca test ve devreye alma için ek süre gerekir.
