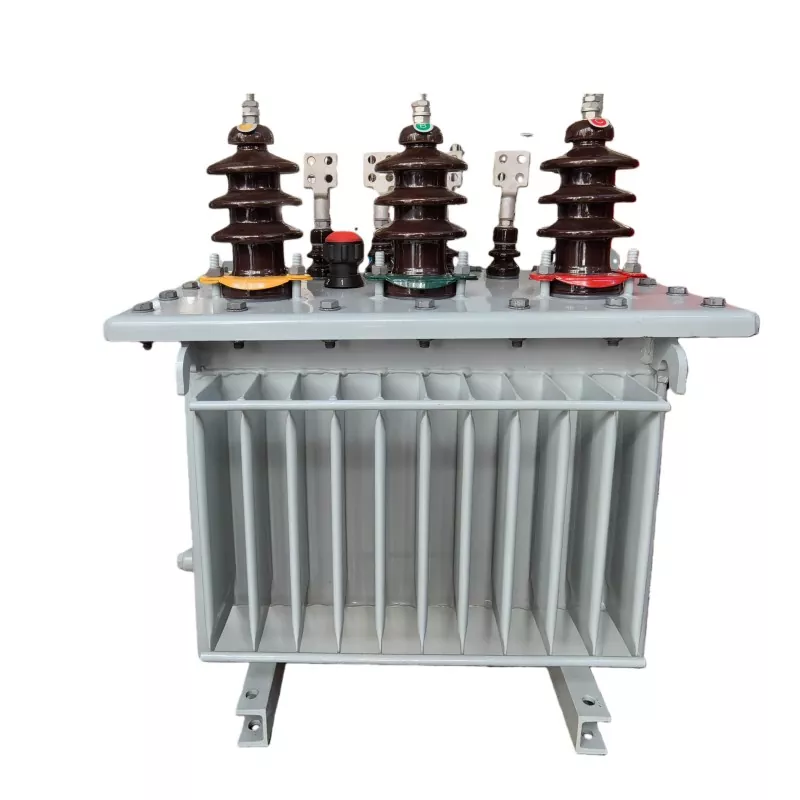

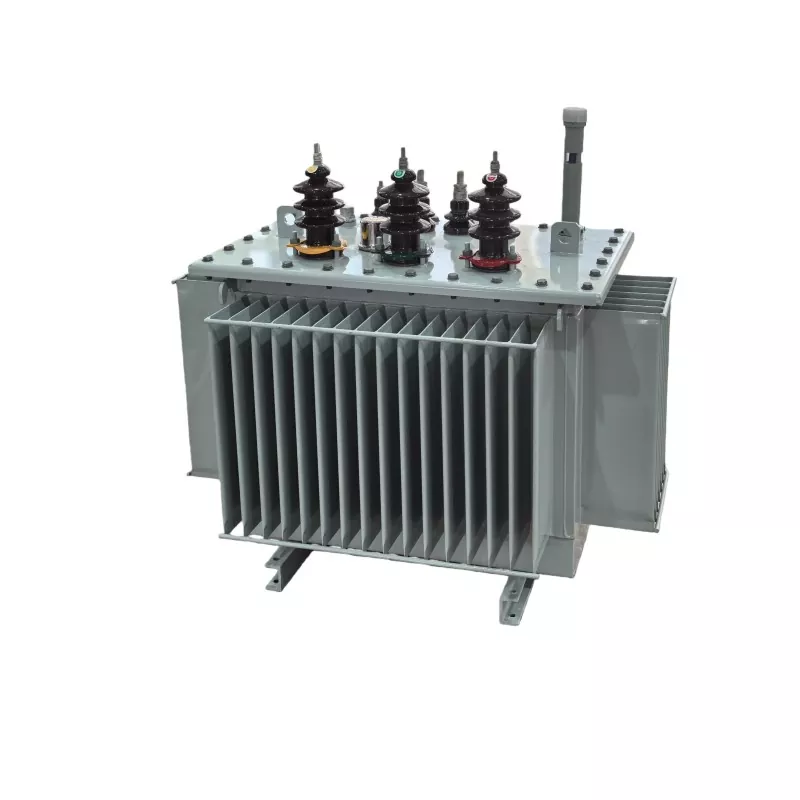

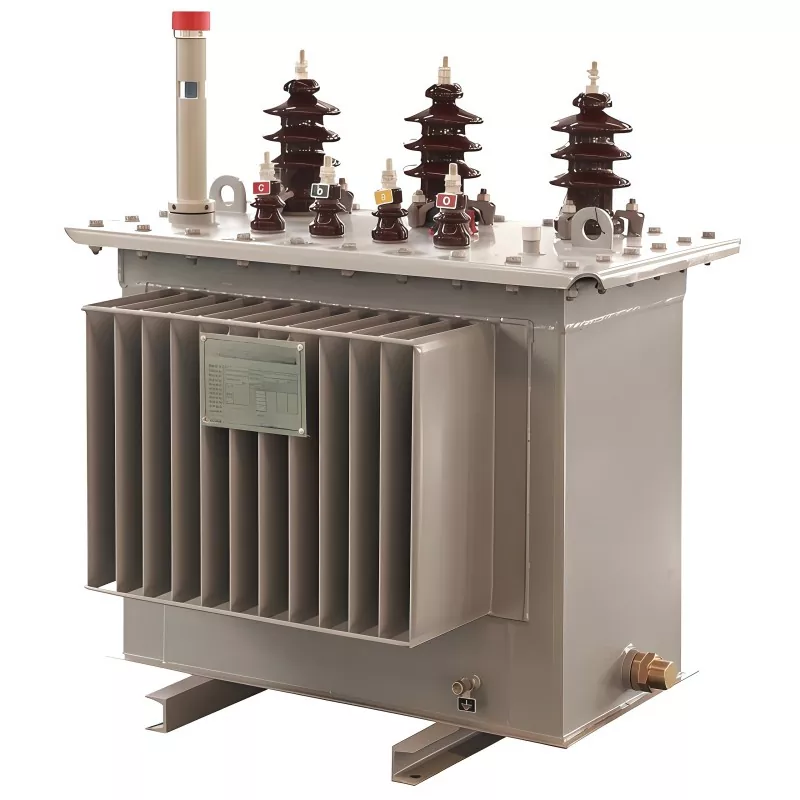

100KVA 11KV Yağlı Trafo

100KVA 11KV Yağlı Transformatör, endüstriyel, ticari ve şebeke güç dağıtım sistemleri için 11kV primer voltajı düşük voltaj seviyelerine (genellikle 400V / 415V / 0,4kV) düşürmek için tasarlanmış bir orta gerilim dağıtım transformatörüdür.

Hem soğutma hem de yalıtım ortamı olarak mineral yalıtım yağı kullanır ve sürekli yük koşullarında istikrarlı termal performans ve yüksek dielektrik mukavemeti sağlar.

Uygulama Örneği

GUANGBIAN tarafından üretilen 100KVA 11KV Yağlı Transformatör, kısa süre önce Afrikalı bir müşteri tarafından, yerel bir güç dağıtım sisteminde kısa devre hasarına maruz kalan arızalı bir transformatörün yerine kullanıldı.

Bu projede orijinal transformatörde maliyet tasarrufu nedeniyle seçilen alüminyum sargılar kullanıldı. Bununla birlikte, dengesiz şebeke koşulları ve kullanıcı tarafındaki sık voltaj dalgalanmaları nedeniyle transformatör tekrar tekrar aşırı yüke ve kısa devre gerilimine maruz kaldı, bu da aşırı ısınmaya ve sonuçta sargı arızasına yol açtı.

100KVA Transformatör için Bakır ve Alüminyum Sargılar

100KVA dağıtım transformatörü için GUANGBIAN her ikisini de sağlar:

● Bakır sarma seçeneği

● Alüminyum sarma seçeneği

Alüminyum sargılar daha düşük başlangıç ​​maliyeti sunarken, ısıl dayanıklılıkları ve mekanik mukavemetleri bakır sargılara göre nispeten daha düşüktür.

Kararsız güç ortamlarında - örneğin:

● Sık voltaj dalgalanmaları

● Yüksek ani akım koşulları

● Tekrarlanan kısa devre olayları

alüminyum sargılar aşağıdakilere daha yatkındır:

● Aşırı yük koşullarında aşırı ısınma

● Yalıtım bozulması

● Zorlu şebeke uygulamalarında kullanım ömrünün azalması

Maliyet ve Güvenilirlik Değerlendirmesi

Alüminyum sargılı transformatörlerin ilk satın alma maliyeti daha düşük olsa da gerçek dünya uygulamaları, dengesiz şebeke ortamlarında toplam yaşam döngüsü maliyetinin aşağıdaki nedenlerden dolayı artabileceğini göstermektedir:

● Bakım gereksinimleri

● Beklenmeyen arızalar

● Değiştirme maliyetleri

Bu nedenle, uzun vadeli sistem istikrarını sağlamak ve plansız arıza sürelerini azaltmak için malzeme seçimi yalnızca başlangıç ​​fiyatı yerine gerçek çalışma koşullarına göre yapılmalıdır.

Teknik Doküman

Çalışma Ortamı

Sıcaklık Koşulları:

Uzun Süreli Çalışma Ortam Sıcaklığı: -25°C ~ +45°C.

Maksimum Çalışma Ortam Sıcaklığı: +50°C'yi geçmez.

Depolama ve Taşıma Sıcaklığı:

-40°C ~ +60°C.

Nem Koşulları:

Bağıl Nem: 25°C'de ≤%95

Yükseklik Gereksinimleri:

Nominal Yükseklik Uyarlama Aralığı: ≤1000 metre

Teknik Konumlandırma ve Rakipler

Yağa Daldırılmış ve Kuru Tip Transformatör

Yağa batırılmış transformatörler ağır hizmet, dış mekan ve uzun ömürlü uygulamalar için daha uygundur.

Düşük Standartlarla Karşılaştırıldığında (S9 / S11 / S13 serisi trendi)

● S9: Daha yüksek kayıplar, güncelliğini yitirmiş verimlilik standardı

● S11: Temel modern verimlilik

● S13: Düşük kayıplı, yüksek verimli tasarım (ihracat pazarlarında tercih edilir)

S13 çekirdek teknolojisiyle tasarlanan 100KVA'lık bir transformatör, S11'e kıyasla yüksüz kayıpları %15-30 oranında azaltabilir ve uzun süreli çalışmada yatırım getirisini artırabilir.

Pazar Düzeyinde Rakip Konumlandırması

Jenerik üreticilerle karşılaştırıldığında:

● Daha iyi kayıp kontrolü (yüksüz + yük kaybı optimizasyonu)

● Daha güçlü kısa devreye dayanma kapasitesi

● Geliştirilmiş sızdırmazlık teknolojisi (yağ sızıntısının önlenmesi)

● İhracat pazarları için daha iyi uyumluluk belgeleri

Fabrikamız

Sac metal atölyesi

Folyo sarma atölyesi

Sarma atölyesi

Sarma fırını atölyesi

Trafo montaj atölyesi

Trafo devreye alma atölyesi

SSS

S1: 100KVA yağlı transformatörün ömrü nedir?

Yük koşullarına, bakıma ve kurulum ortamına bağlı olarak genellikle 20-30 yıl.

S2: Açık havada kullanılabilir mi?

Evet. Yağa batırılmış transformatörler, dış mekan trafo merkezleri ve zorlu ortamlar için özel olarak tasarlanmıştır.

S3: Hangi bakım gereklidir?

● Düzenli yağ seviyesi kontrolü

● Periyodik yağ dielektrik testi

● Burç ve bağlantının sıkılması

● Sıcaklık izleme

Bakım aralıkları genellikle kuru tip transformatörlere göre daha uzundur.

S4: 11KV ve 10KV transformatörler arasındaki fark nedir?

11KV, uluslararası dağıtım ağlarında yaygın olarak kullanılan daha yüksek bir sistem voltajı seviyesidir. Performans ilkeleri aynı kalır ancak yalıtım gereklilikleri daha katıdır.

S5: Yenilenebilir enerji projelerine uygun mu?

Evet. Stabilite ve aşırı yük toleransı nedeniyle güneş ve rüzgar kademeli dağıtım sistemlerinde yaygın olarak kullanılır.
