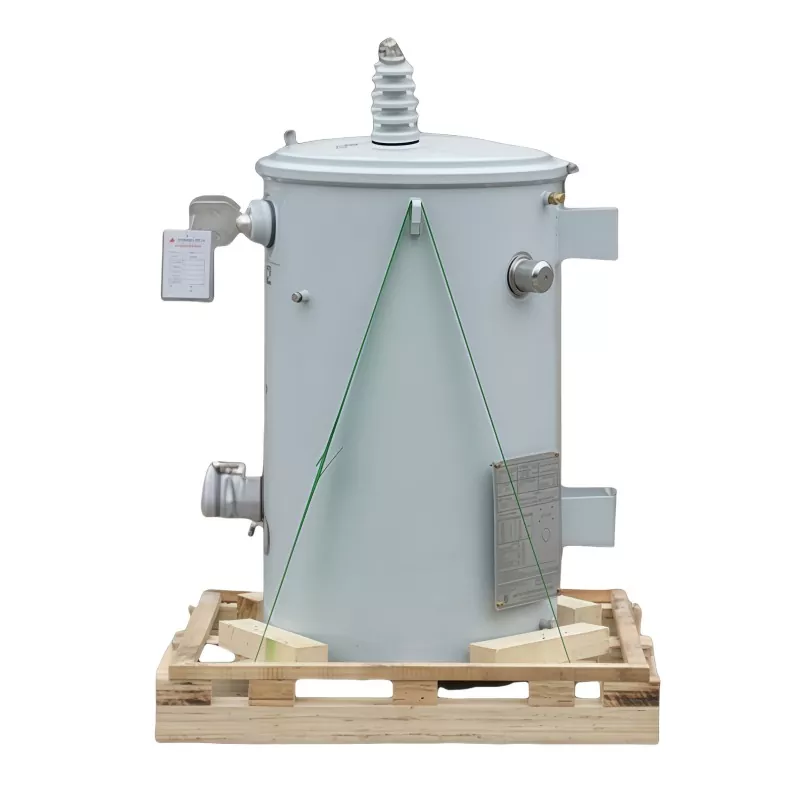

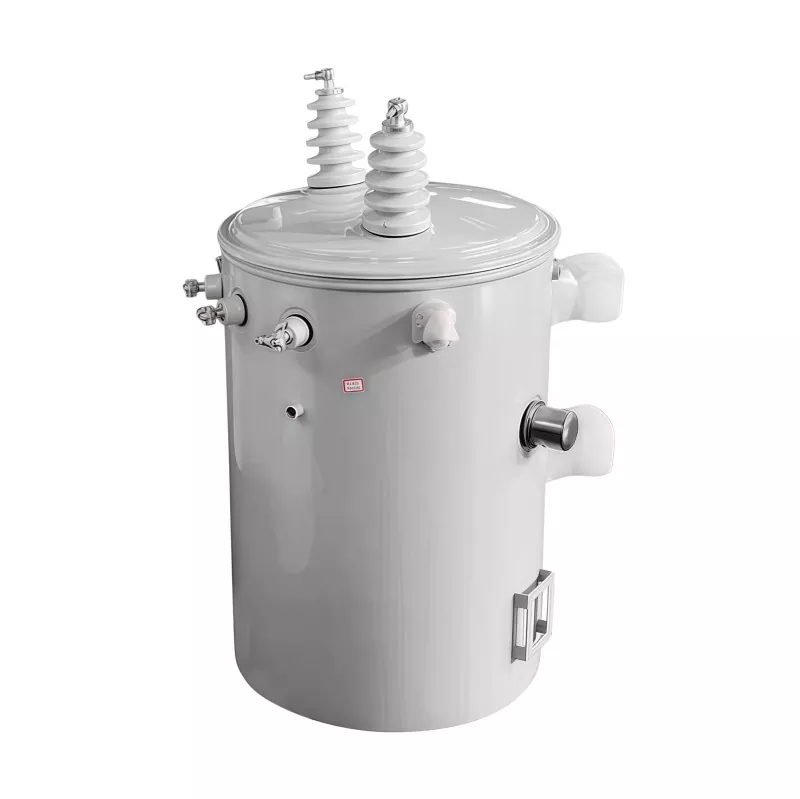

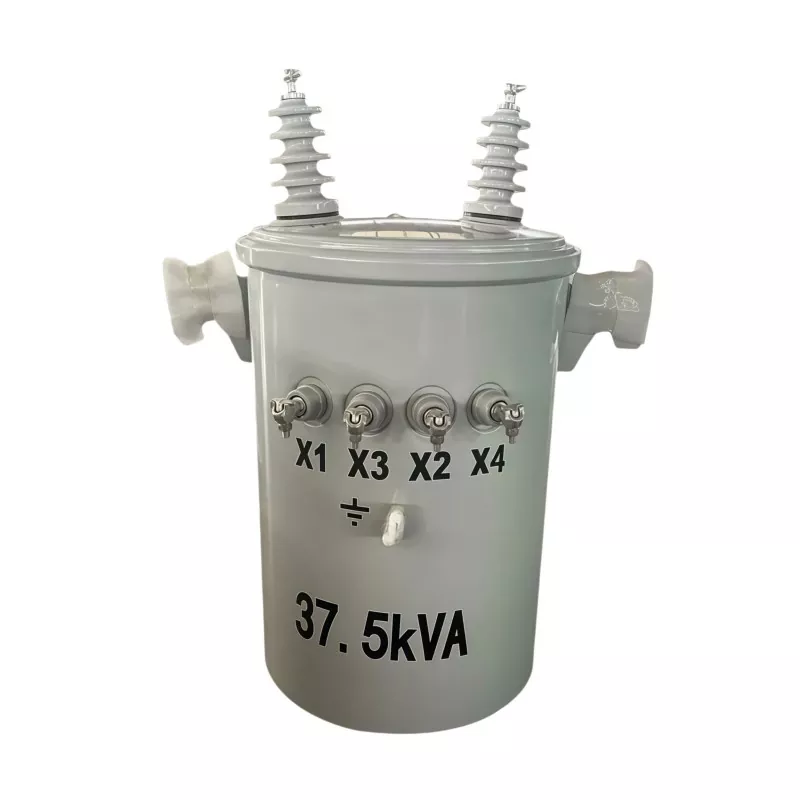

37.5KVA Direğe Monte Trafo

37,5KVA Direğe Monte Transformatör, konut, ticari, tarımsal ve hafif endüstriyel güç uygulamaları için elektrik hatlarından gelen orta gerilim elektriğini daha düşük kullanılabilir gerilime düşürmek amacıyla elektrik direklerine monte edilen bir elektrik dağıtım transformatörüdür. 37,5 kilovolt-amper (KVA) nominal kapasitesiyle, kentsel ve kırsal alanlarda istikrarlı, verimli ve güvenilir elektrik tedariği sağlamak için havai enerji dağıtım sistemlerinde yaygın olarak kullanılır. Direğe monte edilen kompakt tasarımı yerden tasarruf etmenize yardımcı olur, kurulumu basitleştirir ve uygun maliyetli güç dağıtım ağlarını destekler.

Çalışma Prensibi

Direğe monte edilmiş bir transformatör, elektromanyetik indüksiyon prensibine göre çalışır.

Yüksek Gerilim Girişi

Orta veya yüksek voltajlı elektrik, havai dağıtım hatları aracılığıyla birincil sargıya beslenir.

Manyetik Alan Üretimi

Alternatif akım birincil sargıdan aktığında, transformatör çekirdeği içinde değişen bir manyetik alan yaratır.

Gerilim Dönüşümü

Bu manyetik alan sekonder sargıda voltajı indükler. Sargılar arasındaki dönüş oranına bağlı olarak voltaj, daha düşük bir kullanılabilir seviyeye indirilir.

Kararlı Çıkış Kaynağı

Dönüştürülen alçak gerilim elektriği daha sonra konut, ticari veya endüstriyel kullanıcılara istikrarlı bir performansla teslim edilir.

Uygulamalar

37,5KVA'lık direğe monteli bir transformatör, düşük ila orta yük dağıtım sistemleri için tasarlanmıştır ve orta gerilim elektriğini son kullanıcılar için kullanılabilir düşük gerilime verimli bir şekilde düşürür. Aşağıdaki senaryolarda yaygın olarak kullanılır:

Konut Güç Dağıtımı

Aydınlatma, ev aletleri ve günlük güç tüketimi için istikrarlı elektrik sağlayan yerleşim mahalleleri, kırsal evler ve küçük topluluklar için idealdir.

Kırsal Elektrifikasyon Projeleri

Basit kurulumu ve düşük bakım gereksinimleri nedeniyle kırsal şebeke genişletme ve uzak alan güç kaynağı sistemlerinde yaygın olarak kullanılır.

Tarımsal Güç Sistemleri

Çiftlikler, sulama sistemleri, hayvancılık tesisleri ve seralar, su pompalarına, motorlara ve tarım makinelerine güç sağlamak için uygundur.

Küçük Ticari Tesisler

İstikrarlı ticari elektrik tedariği için küçük ofislerde, perakende mağazalarda, benzin istasyonlarında, atölyelerde ve depolama tesislerinde yaygın olarak uygulanır.

Hafif Endüstriyel Uygulamalar

Orta düzeyde güç talebi olan küçük fabrikalarda, işleme atölyelerinde ve bakım tesislerinde kullanılır.

Geçici Güç Kaynağı Projeleri

Esnek ve güvenilir güç dağıtımı gerektiren şantiyelerde ve geçici dış mekan mühendislik projelerinde yaygındır.

GUANGBIAN'ın gerçekte nasıl bir tane oluşturduğunu inceleyelim.

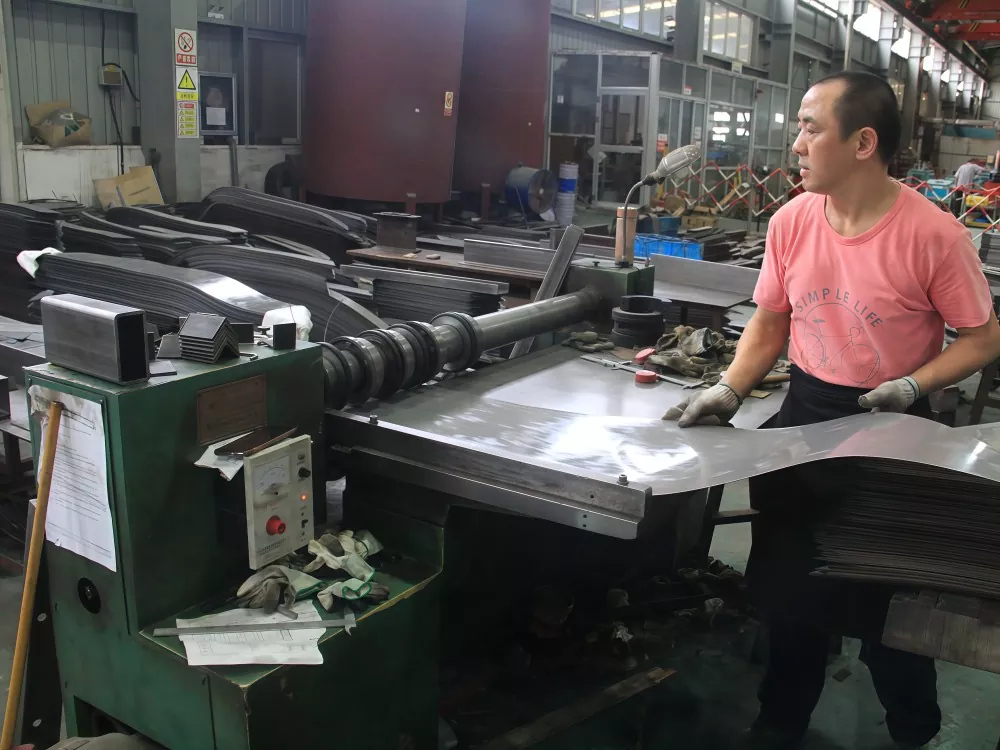

Adım 1: Çekirdek imalatı

Çekirdek, tane yönelimli silikon çelikle başlar. Harika manyetik özelliklere sahiptir, ancak kırılgandır; onu normal çelik gibi damgalayamazsınız.

Levhaları belirli boyutlara göre kesiyoruz, ardından bunları özel ekipman üzerinde katman katman istifliyoruz. Her katmanın ek yerleri alttakinden kaydırılmıştır, bu da manyetik yoldaki hava boşluklarını minimumda tutar. Hedef kalınlığa ulaştığımızda, tüm yığın sıkıca kenetlenir ve her şeyin yerine kilitlenmesi için vakumla emprenye edilir.

Transformatör üretim süreci bu adıma bağlıdır. Yığın faktörü, yüzey düzlüğü, sıkma basıncı; bunlardan herhangi birini kaçırırsanız yüksüz kayıplar spesifikasyonların üzerine çıkar.

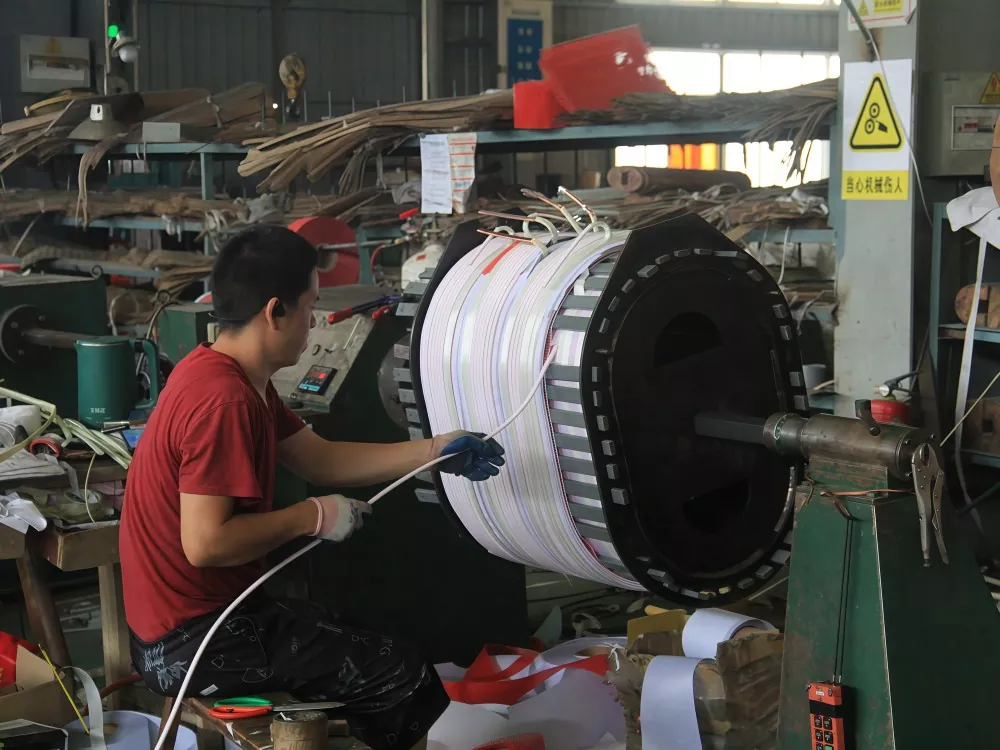

Adım 2: Sarma

İşte bu noktada kritikleşiyor. Sarma atölyesi kontrollü sıcaklık ve nemde çalışır. Operatörler sarma makinelerinin başında oturuyor, bakır teli bobin oluşturucuya sırayla besliyor, bobini eşit ve sıkı tutuyor.

GUANGBIAN'ın 37,5 kva direğe monteli transformatörü alüminyum değil saf bakır sargı kullanıyor. Bunları Çin tesisimizde üretiyoruz ve her ayrıntı önemlidir: tel ölçüsü, dönüş sayısı, katmanlama modeli. Rüzgar çok gevşek, bobin mekanik dayanıma sahip değil. Rüzgar çok sert olursa izolasyonu ezersiniz.

Sarıldıktan sonra bobin vakumlu emprenye işleminden geçer. Yalıtım cilası her boşluğa sızarak dönüşleri yerinde kilitler ve sarıma hem dielektrik dayanımı hem de daha iyi ısı dağılımı sağlar.

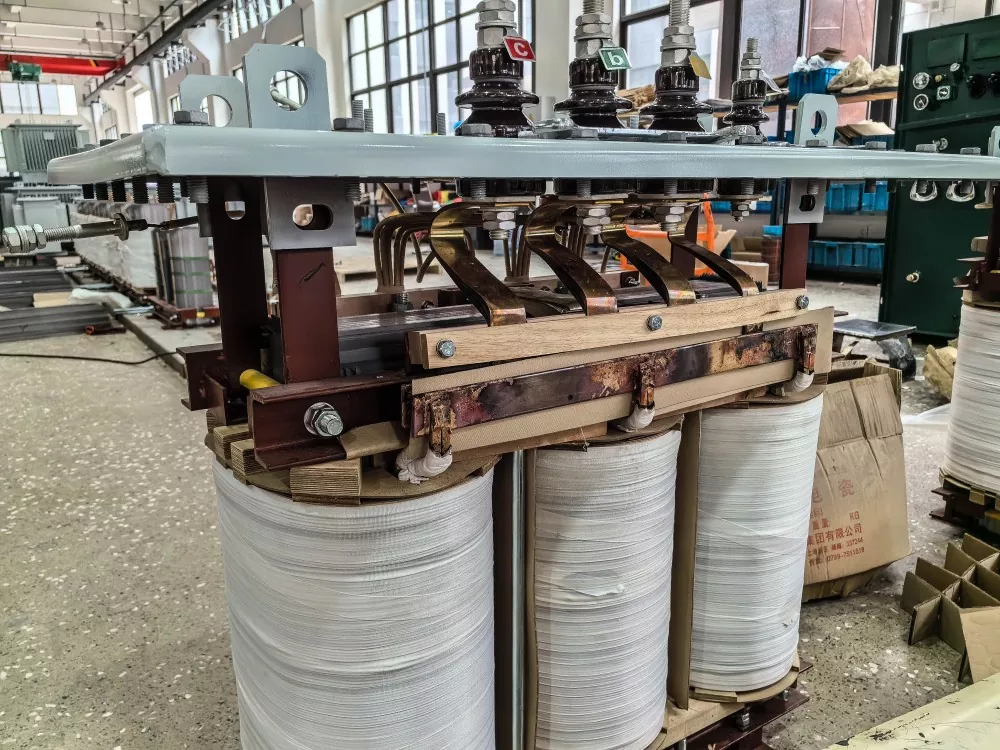

Adım 3: Çekirdek ve bobin montajı

Sarılmış bobinler çekirdek bacakların üzerine kayar. Yalıtım ara parçaları içeri girer, kablolar bağlanır ve tüm aktif kısım şekillenir. Sargılar arasındaki boşlukların standartlara uygun olması gerekir; burada kısayol yoktur.

Aktif parça monte edildikten sonra hemen transformatör fabrikası testlerinden geçer: dayanım gerilimi testi ve DC direnç ölçümü. Bu aşamada, hafif de olsa her şey yakalanır.

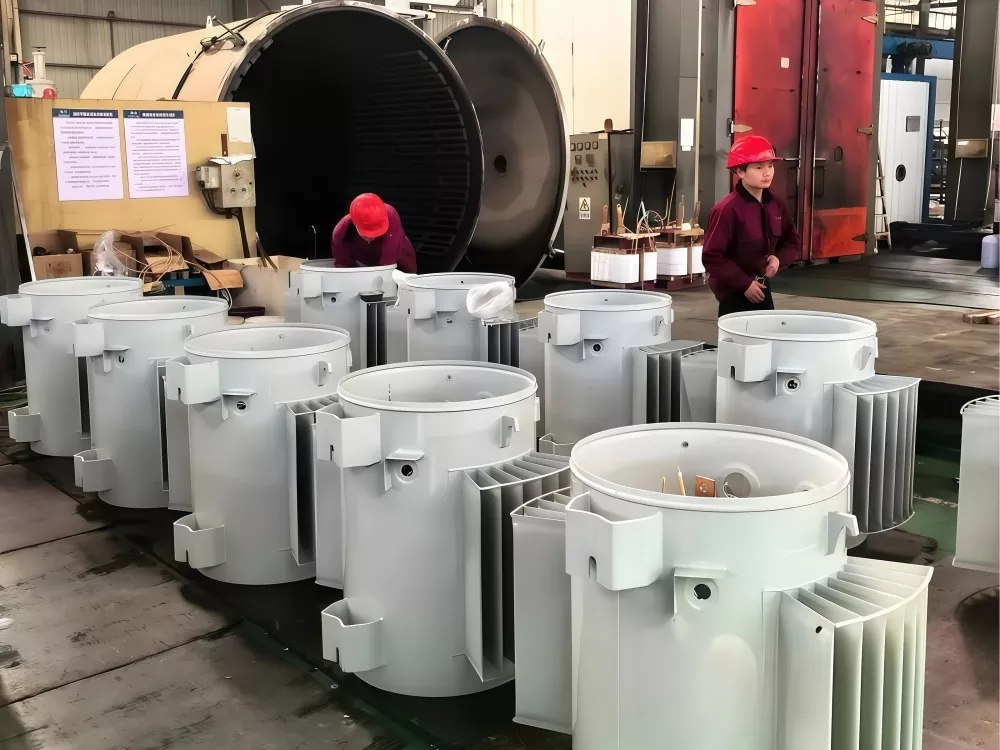

Adım 4: Tank montajı

Aktif parça muayeneden geçiyor mu? Tankın içine indirilir. Tank, transformatörün kabuğudur; çifte görev yapan yalıtım yağıyla doludur: dielektrik bariyer ve soğutucu.

GUANGBIAN'da yüksek dereceli mineral yalıtım yağı kullanıyoruz. İçeri girmeden önce kurutulur ve gazdan arındırılır. Tankın kendisi kaynaklı yapıdır ve her kaynak dikişi X-ışını kontrolünden geçirilir. Sızıntıya izin verilmez.

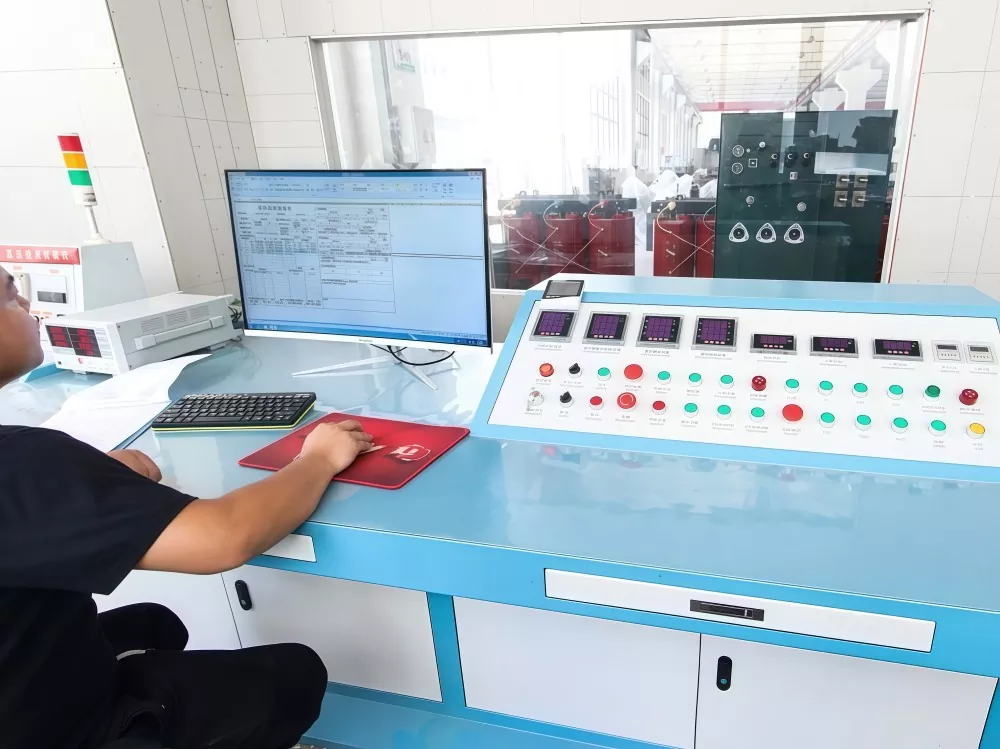

Adım 5: Son test

Herhangi bir ünite fabrikadan ayrılmadan önce tam bir test rutininden geçer:

Yüksüz test: İkincil tarafa hiçbir şey bağlı değilken çalıştırıyoruz. Akım ve kayıp okumaları bize çekirdeğin davranıp davranmadığını söyler. 37,5 kva direğe monteli bir transformatörde, yüksüz kaybın ≤113W veya altında olması gerekir.

Yük testi: Üzerine tam nominal yük koyun ve sayıları izleyin. Yük kaybı ≤413W'ta kalıyor ve sıcaklık artışı 65°C'yi geçmiyor.

Dayanım gerilimi testi: Bir tam dakika boyunca HV sargısındaki güç frekansında 21kV. AG tarafında 10kV. Yalıtım devam ederse devam ederiz.

Darbe voltajı testi: 60kV'luk bir ani birincil, 30kV'luk bir ani ise ikincil vurur. Bu size bakır sargı transformatörünün gerçek bir yıldırım olayıyla başa çıkıp çıkamayacağını söyler.

Yalıtım yağı testi: Arıza voltajı, nem içeriği, dağılım faktörü; her birinin geçmesi gerekir.

Her test temiz mi? O zaman ve ancak o zaman fabrika etiketini kazanır.

Adım 6: Paketleme ve nakliye

Tüm testleri geçtiniz mi? Transformatör neme dayanıklı bir kapakla kaplanır, ahşap bir palet üzerine sarılır ve sevkiyata hazırlanır. Her GUANGBIAN ünitesi, isim plakasında ve tabanda görülebilen benzersiz bir seri numarası taşır. Bu numarayı takip ettiğinizde üretim tarihini, test kayıtlarını, hatta hangi parti hammaddenin kullanıldığını bile bulacaksınız.

Artık resmi anladınız. 37,5KVA Direğe Monteli Transformatör yalnızca metal ve telin bir araya getirilmesinden ibaret değildir. Transformatör üretim süreci, gerçek zanaatkarların ve gerçek kişilerin her adıma dikkat etmesini gerektirir. Fiyat önemlidir, ancak üretim kapasitesi ve kalite kontrolü daha önemlidir.

Neden Direğe Monte Transformatör Kullanılmalı?

Yere monteli transformatörlerle karşılaştırıldığında, direğe monteli transformatörler birçok önemli avantaj sunar:

Yerden Tasarruf Sağlayan Kurulum

Elektrik direklerine monte edilerek zemin alanı veya özel trafo odası ihtiyacını ortadan kaldırır.

Daha Düşük Altyapı Maliyeti

Temel, çevreleme veya ek inşaat işlerine olan ihtiyacı ortadan kaldırarak inşaat maliyetlerini azaltır.

Kırsal Dağıtım için Verimli

Havai dağıtım ağlarının yaygın olarak kullanıldığı kırsal ve uzak alanlar için son derece uygundur.

Kolay Bakım Erişimi

Muayene, bakım ve değiştirme için uygun bir yüksekliğe monte edilerek arıza süresi azaltılır.

Gelişmiş Güvenlik

Yükseltilmiş kurulum, kazara temas, vandalizm ve çevreye zarar verme risklerini azaltır.

Güvenilir Açık Havada Çalıştırma

Uzun süreli dış mekan performansı için hava koşullarına ve korozyona dayanıklı özelliklerle tasarlanmıştır.

Havai Güç Ağları için Mükemmel

Uygun maliyetli ve verimli bir güç çözümü olarak havai dağıtım sistemlerinde yaygın olarak kullanılır.

Kendiniz görmek ister misiniz? GUANGBIAN, Çin fabrikamızda üretim yapıyor ve fabrika ziyaretlerini memnuniyetle karşılıyoruz. Bir tur planlamak için iletişime geçin.
