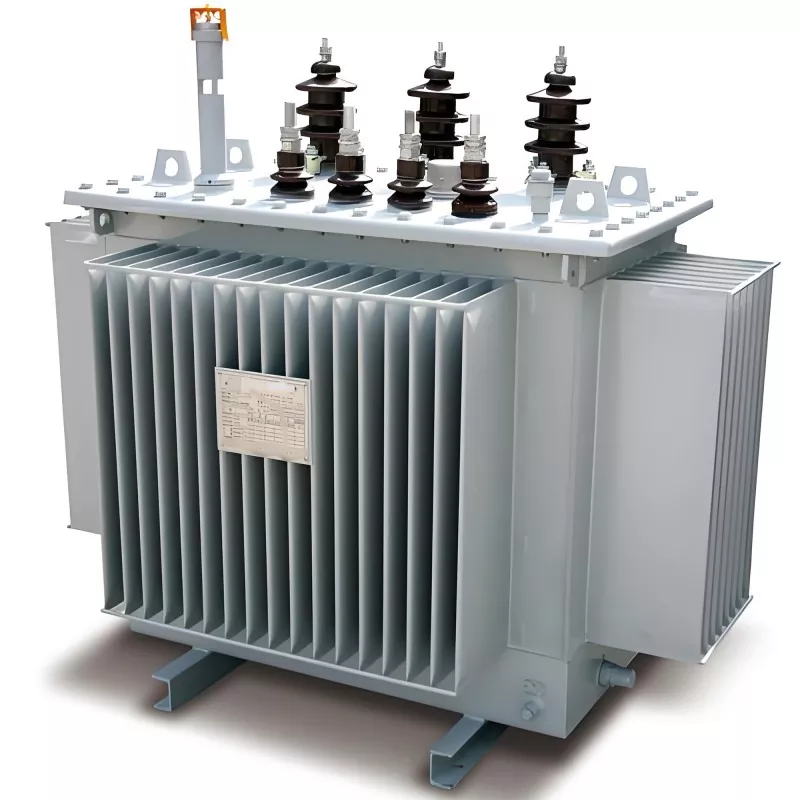

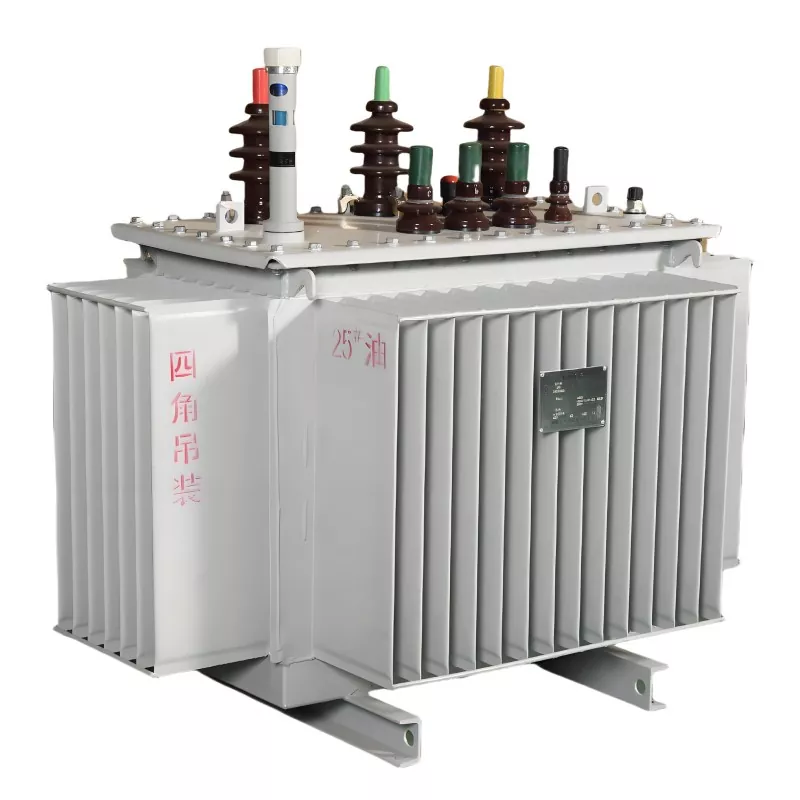

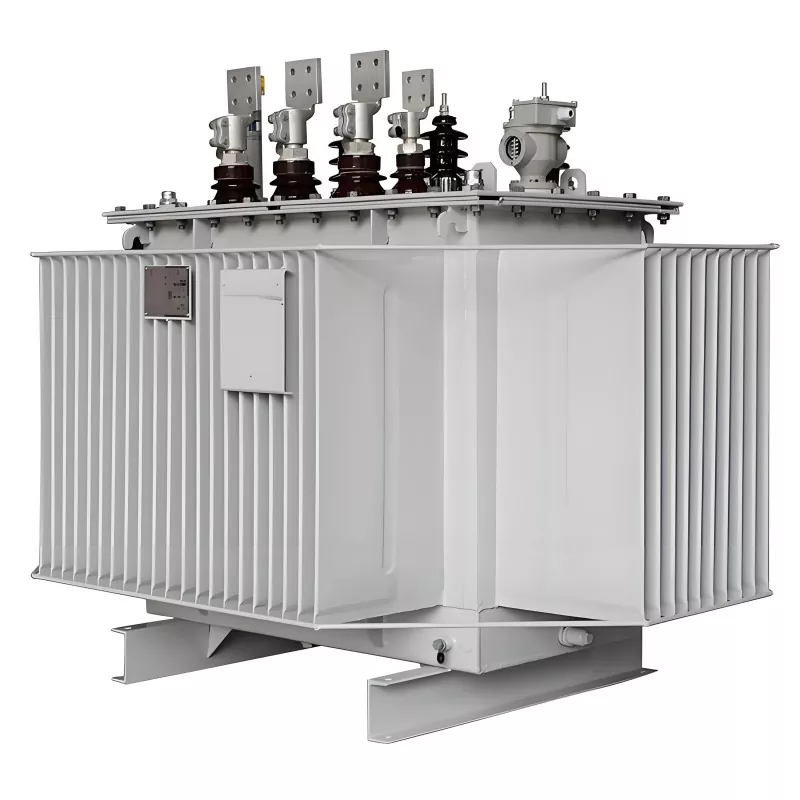

Paralel Çalışma Trafosu

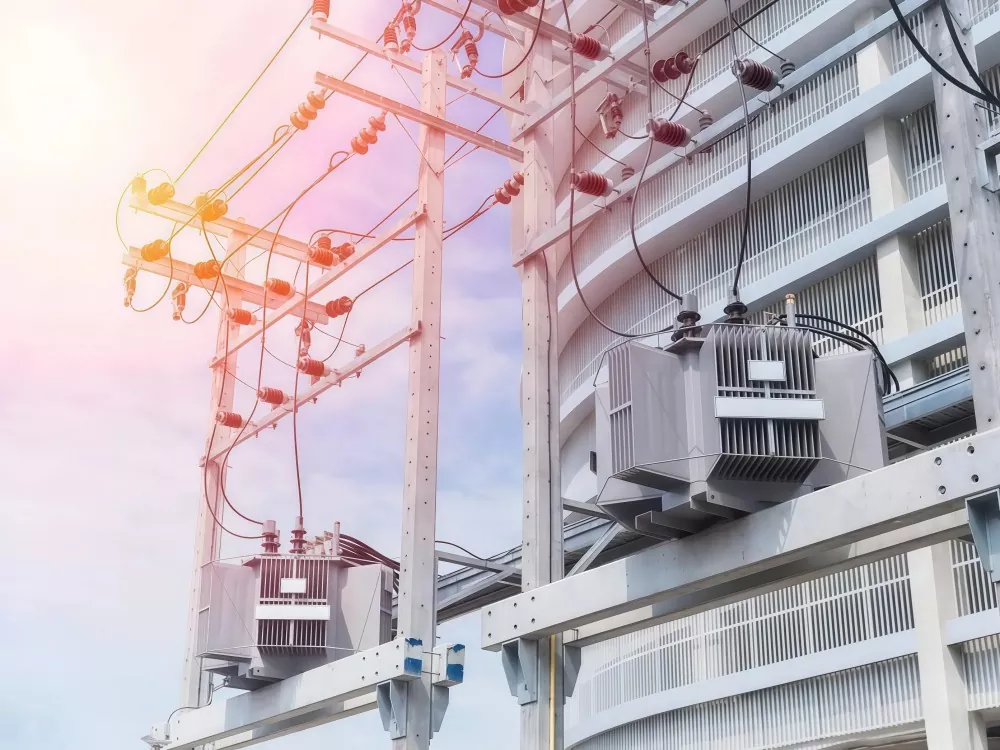

Paralel Çalışma Transformatörü, iki veya daha fazla transformatörün aynı elektrik barasına bağlandığı ve belirli elektrik koşullarını karşıladıktan sonra aynı anda ortak bir yükü beslediği çalışma modunu ifade eder.

Ana hedefler şunlardır:

Güç kaynağı kapasitesini artırın

Sistem güvenilirliğini artırın

Operasyonel esnekliği artırın

Tek bir transformatörde aşırı yük riskini azaltın

Bu konfigürasyon trafo merkezlerinde, endüstriyel güç sistemlerinde, veri merkezlerinde ve büyük ölçekli üretim tesislerinde yaygın olarak kullanılmaktadır.

Avantajları

(1) Geliştirilmiş Güç Güvenilirliği

Bir transformatör arızalanırsa diğerleri güç sağlamaya devam edebilir.

(2) Esnek Kapasite Artışı

Yük talebi arttıkça ilave transformatörler eklenebilir.

(3) Daha Yüksek Operasyonel Verimlilik

Transformatörler yük koşullarına göre açılıp kapatılabilir, böylece yüksüz kayıplar azaltılır.

(4) Daha Kolay Bakım

Bireysel transformatörlere tam sistem kapatılmadan servis yapılabilir.

(5) Maliyet Optimizasyonu

Tek bir büyük kapasiteli trafo yatırımı ihtiyacını ortadan kaldırır.

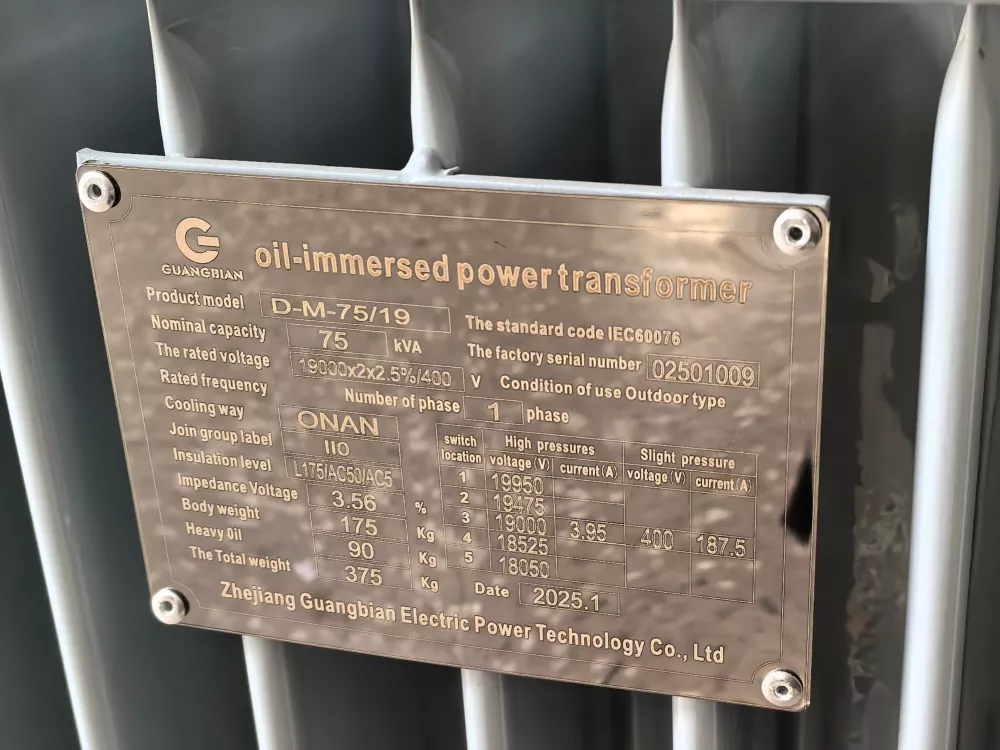

Vektör Grup Eşleştirme

Paralel trafo çalışması için en kritik kural? Vektör gruplarınızı eşleştirin.

Vektör grupları, örneğin Dyn11, Yyn0 gibi harfleri ve rakamları kullanarak sargı bağlantılarını tanımlar. İlk harf: yüksek gerilim sargı kurulumu. İkinci harf: alçak gerilim tarafı. Sayı, 30 derecelik adımlarla faz kaymasını gösterir.

Neden Önemli?

Farklı vektör gruplarına sahip iki transformatörü paralel olarak yerleştirdiğinizde ikincil voltajları düzgün şekilde hizalanmayacaktır. Hatta 30 derecelik bir faz kayması, üniteler arasında dolaşım akımları oluşturur. Bu akımlar sargılardan akar ancak sıfır faydalı yük. Sonuç: aşırı ısınma, enerji israfı.

Bu soruna Çin'deki GUANGBIAN fabrikamızda düzenli olarak rastlıyoruz. Müşteriler herhangi iki transformatörün olduğunu varsayar birlikte koşabilir - doğru değil. Transformatör senkronizasyonu burada başlar. Bu kontrolü atlayın ve Transformatörlerin paralel bağlantısı çözdüğünden daha fazla sorun yaratır.

Örnek: Bir Dyn11 ünitesi, bir Yyn0 transformatörüyle paralel olarak çalışmaz. Faz farkı ciddi dolaşıma neden olur akıntılar - etrafından dolaşmanın yolu yok.

Pratik Tavsiyeler

Paralel Çalışma Transformatörü için ikinci bir transformatör satın almadan önce mevcut ünitenizin vektör grubunu kontrol edin. Bunu satın alma özelliklerinize yazın. Yeni ekipman seçerken eşleşen vektör grubunu açıkça belirtin. Uyumluluk isteğe bağlı değildir.

GUANGBIAN fabrikamızda, Çin'deki müşterilerin bunu kontrol etmeden transformatör sipariş ettiğini gördük detay. Daha sonra transformatör yük paylaşımının neden başarısız olduğunu merak ederek ararlar. Temelleri atlamayın.

Empedans Eşleştirme

Transformatörlerin uygun yük dağılımı için benzer empedans değerlerine (tipik olarak birbirlerinin %10'u dahilinde) ihtiyacı vardır. Yüzde olarak gösterilen empedans, tam yükte voltaj düşüşünü belirler.

Bir ünite önemli ölçüde daha yüksek empedansa sahipse, daha az yük taşır. Diğeri daha çok çalışır, daha sıcak çalışır, daha hızlı aşınır. Bizim gibi transformatör üreticileri tavsiye verirken her zaman empedans uyumluluğunu doğrular çoklu trafo çalışma kurulumlarında.

Empedans Yük Paylaşımını Nasıl Etkiler？

Farklı empedans değerlerine sahip iki transformatör alın:

Trafo	Empedans	Yük Paylaşımı Sonucu
Birim A	%6	Payından fazlasını alıyor
Birim B	%8	Kapasitenin altında çalışır

Daha düşük empedanslı transformatör doğal olarak daha fazla akım çeker. Bu temel fizik. Sonuç? Bir ünite çalışıyor fazla mesai yaparken diğeri zar zor katkıda bulunuyor; her iki durum da uzun vadede işe yaramıyor.

Maçı Doğru Yapmak

Mümkün olduğunda, aynı üreticiden Paralel Çalışma Transformatörü için tasarlanmış transformatörler satın alın. Aynı üretim grubundaki üniteler genellikle daha sıkı empedans toleranslarına sahiptir. Farklı üreticiler mi? Belirt Empedans değerlerini satın alma belgelerinizde açıkça eşleştirin.

Yük Paylaşımı Temelleri

Uyumlu transformatörler yükü değerlerine orantılı olarak dağıtır. 500kVA'lık bir üniteyle eşleştirilmiş 1000kVA'lık bir ünite yükü kabaca 2:1 oranında bölün; özellikler uyumlu olduğunda transformatör yük paylaşımı bu şekilde çalışır.

Birden fazla trafo işletim sistemi kuran müşterilerimiz için GUANGBIAN ürünümüz Çin'deki fabrika bu kontrolleri standart uygulama olarak yürütür. Kurulum başlamadan önce özelliklerin doğrulanması dakika. Dengelenmeyen bir paralel trafo bankasını mı tamir ediyorsunuz? Bu çok daha uzun sürüyor.

Yük Paylaşımını Etkileyen Faktörler

Empedans Değerleri: Daha düşük empedanslı üniteler doğal olarak elektrik yükünün daha fazlasını alır. Bu, transformatörün nasıl yük paylaşımı çalışır.
Kademe Değiştirici Konumu: Farklı kademe ayarları voltaj oranını değiştirir ve bu da akımın üniteler arasında nasıl bölündüğünü etkiler.
Bağlantı Kalitesi: İster gevşek ister dirençli olsun, kötü kontaklar akım dağıtımını bozar ve paralel kurulumun dengesini bozar.
Sıcaklık Etkileri: Çalışma sıcaklığı empedansı biraz değiştirir. Bu nedenle tutarlı izleme işe yarar.

Yük Dağıtımının İzlenmesi

Her birinin tam olarak ne kadar yük taşıdığını görmek için akım sensörlerini her bir transformatörün ikincil tarafına yerleştirin. Kontrol edin düzenli okumalar - her iki ünitenin de nominal limitleri dahilinde kalması gerekir. Dikkat etmeniz gerekenler: Bir birim tırmanırsa kapasite %85'i aşarken diğeri %60'ın altında kalıyorsa bir şeyler ters gidiyor ve araştırmaya değer. Birçok tesis yapılandırılıyor bu eşiklerdeki alarmlar. GUANGBIAN olarak müşterilerimize paralel dağıtım yaparken bu yaklaşımı benimsemelerini tavsiye ediyoruz. transformatör konfigürasyonları - düzensizlikleri önceden tespit etmek, sorunları daha sonra kovalamaktan daha iyidir.

Koruma Sistemi Koordinasyonu

Transformatörleri paralel çalıştırmak, koruma planınızın iki düzeyde çalışması gerektiği anlamına gelir: bireysel ünite arızaları ve Daha geniş sistem sorunları. Bunu başaracak bir üreticiyi seçmek düşündüğünüzden daha önemlidir. Mühendislik ekibimiz GUANGBIAN, trafo gruplarını güvenilir tutacak koruma kurulumları oluşturmak için doğrudan müşterilerle birlikte çalışıyor — ister yeni bir kurulum olsun, ister eski ekipmanın yenilenmesi olsun.

Temel Koruma Cihazları

Diferansiyel Koruma: Transformatör sargılarında veya çekirdeğinde gelişen dahili arızaları yakalar.

Aşırı Akım Koruması: Aşağı yöndeki kısa devrelere ve çok uzun süre çok yüksek çalışan yüklere karşı ilk hattınız.

Toprak Arıza Koruması: Akım hedeflenen rotayı terk edip toprağa yöneldiği anda bu koruma devreye girer.
Kesici Arıza Koruması: Önemli bir geri dönüş; ana korumanın çağrıyı kaçırması durumunda, bu ikincil katman boşluğu alır ve arızayı izole eder.

Koordinasyon Zorlukları

Paralel transformatörlerin çalıştırılması, tek bir arızanın tüm kurulumu devre dışı bırakmaması gerektiği anlamına gelir. Koruma mantığı İyi birlik askerini görevlendirirken kötü aktörü ayırın. Bu koordinasyon gerektirir: en yakın kesici Yukarı yönde herhangi bir şey karışmadan önce sorunun harekete geçmesi gerekiyor.

Ayarlamaların Yapılması

Koruma ayarlarının çalışma sırasında normal dolaşım akımını hesaba katması gerekir. Bunları çok hassas olarak ayarlayın ve sıkıntılı yolculuklarla karşılaşacaksınız. Bunları çok yükseğe ayarlarsanız gerçek arızalar korumayı tetiklemeden gözden kaçabilir. Doğru dengeyi yakalamak deneyim gerektirir; Çin'deki GUANGBIAN fabrikasındaki mühendislik ekibimiz bunun üzerinde çalışıyor müşterilerle her gün.

Yaygın Sorunlar ve Çözümler

Dolaşım Akımı

Sorun: Transformatörler, harici yük bağlı olmasa bile aralarında akım alışverişi yapıyor.
Çözüm: Vektör grubu konfigürasyonlarının uyum içinde olup olmadığını ve empedans değerlerinin karşılık gelip gelmediğini kontrol edin. Buna göre hesapla Transformatörlerinizin gerçek değerleri — nominal rakamın %5-10'unu aşan dolaşım akımı kurulumdaki bir şey doğru değil.

Yük Dengesizliği

Sorun: Bir transformatör düzenli olarak olması gerekenden daha fazla yük alıyor.
Çözüm: Empedans eşleştirmesine, kademe ayarlarına ve bağlantıların ne kadar sağlam olduğuna bakın. Seri reaktörlerin kurulması bölünmeyi eşitliğe doğru itin.

Rahatsız Edici Açma

Sorun: Günlük çalışma sırasında, özellikle yükler değiştiğinde takılmalar meydana geliyor.
Çözüm: Koruma planının uygun koordinasyona göre ayarlanıp ayarlanmadığını tekrar kontrol edin. Enerji vermeyi unutmayın ani akım - bu kısa artış normal akımın 8-12 katına ulaşabilir.

En İyi Kurulum Uygulamaları

Sistemi bir araya getirirken şu adımlara sadık kalın:
Tüm paralel hatlarda kablo uzunluğunu ve özelliklerini eşleştirin
Her bağlantıyı spesifikasyona göre sıkın; tahmin etmeyin
Gücü uygulamadan önce vektör grubu yapılandırmasını test edin
Tam devir öncesinde izlenen bir yük paylaşımı testi çalıştırın
Daha sonra başvurmak üzere ayarların ve test verilerinin yazılı kaydını tutun

Fabrikamız

SSS

S1: Paralel transformatörlerin aynı model olması gerekir mi?

Zorunlu değil ancak voltaj oranı, empedans ve vektör grubu açısından eşleşmeleri gerekir.

S2: Farklı kapasitelerdeki transformatörler paralel olarak çalışabilir mi?

Evet, ancak dengeli yük paylaşımının sağlanması için kapasite oranının genellikle 3:1'i geçmemesi gerekir.

S3: Paralel çalışma kayıpları artırır mı?

Hafif yük koşullarında yüksüz kayıpları artırabilir, ancak esnek çalışma nedeniyle genel verimlilik artar.

S4: Paralel çalışmada en sık karşılaşılan sorun nedir?

Dolaşım akımları, eşit olmayan yük dağılımı ve faz uyumsuzluğu.

Paralel Operasyon Transformatörü, teknik gereksinimlere hak ettiği ilgiyi gösterdiğinde kapasite genişletme stratejisi olarak iyi çalışır. Vektör gruplarının hizalanması, empedans değerlerinin eşleştirilmesi, yük dağıtımının planlanması ve koruma şemalarının koordine edilmesi; bu parçalar bir arada sağlam bir kurulum sağlar. Bu gereklilikleri anlayan mühendisler, yıllarca güvenilir hizmet için paralel trafo gruplarını güvenle belirleyebilir, kurabilir ve çalıştırabilir. Çin üretim tesisimizden pratik bilgi birikimine sahip bir üretici olan GUANGBIAN, uzun mesafelere giden sistemler oluşturmanın ne gerektiğini anlayan bir ortak olarak hazırdır.
