150KVA Kuru Tip İzolasyon Transformatörü Güvenli ve Esnek Güç Dağıtımını Nasıl Geliştirebilir?

Makale Özeti:Düzgün seçilmiş bir transformatör, güç dağıtımı güvenliği, voltaj dönüşümü, ekipman uyumluluğu ve saha güvenilirliği açısından büyük bir fark yaratabilir.150KVA Kuru Tip İzolasyon TrafosuitibarenGUANGBİYEN480V giriş, 400V üç faz ve 230V tek faz çıkış, tam bakır sargılar, Delta-Star bağlantı, IP43 paslanmaz çelik muhafaza, otomatik fan soğutma ve MCCB korumasıyla elektriksel izolasyon ve alçak gerilim dağıtımı gerektiren uygulamalar için tasarlanmıştır. Bu makale, endüstriyel ve inşaat projelerine yönelik konfigürasyonu, çalışma prensiplerini, uygulama senaryolarını, teknik hususları ve seçim faktörlerini açıklamaktadır.

İçindekiler

1. 150KVA Kuru Tip İzolasyon Transformatörü Nedir?
2. Temel Teknik Özellikler Nelerdir?
3. Bu Transformatör Ne Gibi Avantajlar Sağlıyor?
4. Nerede Kullanılabilir?
5. Doğru Konfigürasyonu Nasıl Seçmelisiniz?
6. Diğer Trafo Seçenekleri ile Nasıl Karşılaştırılır?
7. Nasıl Üretilir ve Test Edilir?
8. Sıkça Sorulan Sorular
9. Özelleştirilmiş Bir Trafo Çözümüne mi ihtiyacınız var?

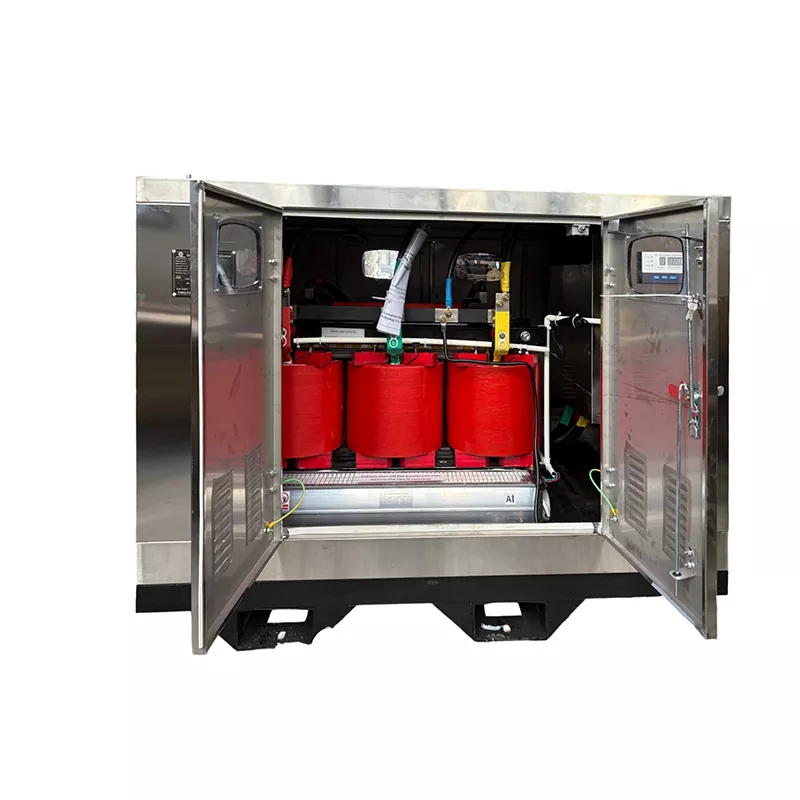

150KVA Kuru Tip İzolasyon Transformatörü Nedir?

150KVA kuru tip izolasyon transformatörü, gelen gücü gerekli düşük voltaj dağıtım seviyesine dönüştürürken elektriksel izolasyon sağlamak üzere tasarlanmış üç fazlı bir transformatördür. Yağa batırılmış transformatörlerden farklı olarak kuru tip tasarımlar, izolasyon yağı yerine katı izolasyon ve hava bazlı soğutma düzenlemeleri kullanır; bu da onları özellikle iç mekan kurulumları ve seçilmiş endüstriyel veya inşaat ortamları için uygun kılar.

GUANGBİYEN konfigürasyonu bir480V hat voltajı girişive sağlar400V üç fazlı ve 230V tek fazlı çıkış. Delta-Star (Δ-Y) sargı bağlantısı, sekonder tarafın üç fazlı yükleri desteklerken tek fazlı dağıtım için nötr bir nokta sağlamasına olanak tanır.

150 kVA nominal kapasiteye sahip transformatör, sahanın gerçek talebi, başlatma akımı, güç faktörü, yük faktörü ve eşzamanlı çalışma uygun şekilde hesaplandığında, makine ve yardımcı elektrik yüklerinin bir karışımına hizmet edebilir.

Temel Teknik Özellikler Nelerdir?

Bir transformatör satın almadan önce elektrik konfigürasyonunu anlamak çok önemlidir çünkü voltaj, frekans, faz düzeni, mahfaza koruması, sargı malzemesi ve soğutma yönteminin tümü sistem uyumluluğunu etkiler.

Bu konfigürasyon özellikle bir güç kaynağının hem üç fazlı makineyi hem de tek fazlı yardımcı ekipmanı desteklemesi gerektiğinde pratiktir. Ancak isim plakası kapasitesi, bağlı her cihazın aynı anda tam nominal güçte çalışabileceğinin bir göstergesi olarak değerlendirilmemelidir.

Bu Transformatör Ne Gibi Avantajlar Sağlıyor?

Aşağı Akım Yükleri için Elektrik İzolasyonu

İzolasyon, transformatör bağlantısı yoluyla birincil ve ikincil elektrik devrelerini ayırır. Bu düzenleme, kontrollü bir aşağı yönde güç sistemi kurulmasına yardımcı olabilir ve elektrik yalıtımının genel dağıtım tasarımının bir parçası olduğu uygulamalarda kullanışlıdır.

Esnek 400V ve 230V Dağıtımı

Delta-Star ikincil konfigürasyonu hem üç fazlı hem de tek fazlı dağıtım olanakları sağlar. Üç fazlı 400V güç, pompalar, vinçler, kaynak makineleri, beton karıştırıcıları ve diğer endüstriyel makineler gibi ekipmanları destekleyebilir; 230V güç ise aydınlatma, ofis ekipmanları, taşınabilir aletler, klima üniteleri ve yardımcı yüklere hizmet edebilir.

Tam Bakır Sargılar

Transformatör tam bakır sargılar kullanır. Bakır nispeten düşük elektrik direncine sahiptir ve uygun şekilde tasarlanmış bakır iletkenler, sargı kayıplarının kontrol edilmesine yardımcı olabilir. Gerçek termal performans hala iletken boyutuna, transformatör tasarımına, ortam sıcaklığına, yalıtım sistemine, havalandırmaya ve yükleme koşullarına bağlıdır.

Otomatik Soğutma Yönetimi

Sıcaklık sensörleri sarım koşullarını izler. Önceden ayarlanan sıcaklığa ulaşıldığında otomatik fanlar ısı dağıtımını artırmaya başlar. Bu yaklaşım, elektrik yüklerinin dalgalandığı veya çalışma sıcaklıklarının yükselebildiği uygulamalar için kullanışlıdır.

Entegre MCCB Koruması

Kalıplanmış Kutulu Devre Kesiciler giriş ve çıkış taraflarında bulunur. Bu kesiciler ek devre koruması ve izolasyon sağlayabilirken, nihai değerleri kablo boyutuna, bağlı yüklere, beklenen akıma ve projenin koruma koordinasyon gereksinimlerine göre seçilmelidir.

Nerede Kullanılabilir?

Hesaplanan yük transformatörün tasarım sınırları dahilinde kaldığında, birçok orta ölçekli elektrik dağıtım uygulaması için 150 kVA kapasite uygundur.

• İnşaat alanları:Vinçlere, mikserlere, pompalara, kaynak ekipmanlarına, aydınlatmaya ve şantiye ofislerine geçici güç sağlar.
• Endüstriyel tesisler:Yardımcı tek fazlı elektrik yükleriyle birlikte üretim makinelerini destekler.
• Ticari tesisler:Elektrik tasarımının gerektirdiği yerde izole edilmiş düşük voltaj dağıtımı sağlar.
• Geçici güç sistemleri:Proje bazlı enerji dağıtım düzenlemelerine entegre edilebilir.
• Karışık yüklü kurulumlar:Aynı ikincil sistemden hem üç fazlı makineleri hem de 230 V tek fazlı ekipmanı destekler.

İnşaat projeleri için GUANGBIAN tarafından sağlanan Suudi Arabistan proje konfigürasyonu, paslanmaz çelik muhafazanın, Delta-Star bağlantısının, otomatik fan soğutmasının, bakır sargıların ve ek MCCB'lerin projeye özel transformatör tasarımına nasıl entegre edilebileceğini göstermektedir.

Doğru Konfigürasyonu Nasıl Seçmelisiniz?

Transformatör seçimi, yalnızca kVA değerini seçmek yerine elektrik sistemiyle başlamalıdır. Tam bir teknik inceleme aşağıdaki faktörleri kapsamalıdır:

1. Maksimum talebi hesaplayın:Bağlı her cihazın yalnızca isim plakasındaki değerleri eklemek yerine gerçek çalışma yükünü tanımlayın.
2. Motor başlatma akımını kontrol edin:Motorlar, kompresörler, pompalar ve diğer endüktif yükler, başlatma sırasında önemli ölçüde daha yüksek akım gerektirebilir.
3. Giriş voltajını onaylayın:Birincil voltajın mevcut elektrik kaynağıyla eşleştiğini doğrulayın.
4. Çıktı gereksinimlerini onaylayın:Projenin 400V üç fazlı, 230V tek fazlı veya başka bir voltaj kombinasyonu gerektirip gerektirmediğini belirleyin.
5. Sıklığı doğrulayın:Kurulumun 50 Hz'de mi yoksa 60 Hz'de mi çalıştığını doğrulayın.
6. Ortam koşullarını inceleyin:Sıcaklık, havalandırma, toz, nem ve kurulum konumu termal ve muhafaza gereksinimlerini etkiler.
7. Koruma gereksinimlerini tanımlayın:MCCB değerleri ve aşağı akım koruması, kablolar ve bağlı ekipmanlarla koordine edilmelidir.
8. Topraklama düzenlemelerini onaylayın:Nötr ve topraklama konfigürasyonu projenin elektrik tasarımına ve geçerli yerel düzenlemelere uygun olmalıdır.

Bu hususlar özellikle önemlidir, çünkü bir transformatör normal çalışma koşulları altında yeterli büyüklükte görünebilir, ancak birden fazla yüksek akımlı motor aynı anda çalıştırıldığında yine de aşırı stres yaşayabilir.

Diğer Trafo Seçenekleri ile Nasıl Karşılaştırılır?

Kuru tip ve yağa batırılmış teknoloji arasındaki seçim, kurulum ortamına, kapasiteye, voltaj gereksinimlerine, geçerli standartlara, soğutma gereksinimlerine, mevcut alana ve genel elektrik sistemi tasarımına göre yapılmalıdır.

Nasıl Üretilir ve Test Edilir?

Proje bazlı trafo tedarikinde imalat kalitesi sürecin sadece bir parçasıdır. Müşterinin elektrik spesifikasyonlarının doğru yorumlanması da aynı derecede önemlidir.

GUANGBİYEN, proje gereksinimlerine göre transformatör konfigürasyonları üretmektedir. Uygulamaya bağlı olarak giriş ve çıkış voltajı, frekans, sargı düzeni, muhafaza tasarımı, soğutma yöntemi ve koruma konfigürasyonu gibi özellikler ayarlanabilmektedir.

Üretim süreci, üretim başlamadan önce temel elektrik parametrelerini doğrulamalıdır. Daha sonra fabrika testleri, üzerinde anlaşmaya varılan teknik spesifikasyona ve geçerli standarda göre gerçekleştirilebilir; projenin gerektirdiği durumlarda test kayıtları ve üçüncü taraf denetimleri de mevcuttur.

Teklif talebinde bulunurken sağlanması gereken önemli bilgiler

• Gerekli kVA kapasitesi
• Birincil ve ikincil voltaj
• 50 Hz veya 60 Hz frekans
• Tek fazlı veya üç fazlı gereksinimler
• Sargı malzemesi tercihi
• Gerekli bağlantı yapılandırması
• İç veya dış mekan kurulum koşulları
• Muhafaza koruma gereksinimleri
• Soğutma gereksinimleri
• MCCB veya diğer koruma gereksinimleri
• Yük tipi ve motor çalıştırma özellikleri
• Geçerli yerel elektrik standartları

Teklif aşamasında bu ayrıntıların sağlanması, üreticinin genel bir standart modele dayanmak yerine gerçek projeyle eşleşen bir transformatör konfigürasyonu geliştirmesine yardımcı olur.

Sıkça Sorulan Sorular

Bu transformatörün çıkış voltajı nedir?

Bu konfigürasyon 400V üç fazlı ve 230V tek fazlı çıkış sağlar. Proje gereksinimlerine göre diğer gerilim kombinasyonları da geliştirilebilir.

400V ve 230V yükler aynı trafodan çalışabilir mi?

Evet. Delta-Star bağlantısı, üç fazlı bir ikincil besleme ve tek fazlı dağıtım için bir nötr nokta sağlar. Bağlı yükler uygun şekilde dengelenmeli ve transformatörün nominal kapasitesi dahilinde kalmalıdır.

Otomatik soğutma fanı nasıl çalışır?

Sıcaklık sensörleri sargı sıcaklığını izler. Önceden ayarlanan sıcaklığa ulaşıldığında kontrol sistemi, ısı dağılımını artırmak için soğutma fanlarını etkinleştirir. Gerçek kontrol sıcaklığı transformatörün termal tasarımına uygun olmalıdır.

IP43 koruması ne anlama geliyor?

IP43, geçerli IPX3 test koşulları altında 1 mm'den büyük katı yabancı cisimlere karşı korumayı ve su spreyine karşı korumayı belirtir. Tamamen toz geçirmez veya su geçirmez olarak yorumlanmamalıdır.

Bir şantiye için 150 kVA yeterli midir?

Bu, tesisin hesaplanan elektrik talebine bağlıdır. Motor başlatma akımı, kaynak ekipmanı, eşzamanlı çalışma, geçici tepe yükler, güç faktörü ve yük faktörünün tümü, gerekli transformatör kapasitesini onaylamadan önce dikkate alınmalıdır.

Transformatör özelleştirilebilir mi?

Evet. Giriş ve çıkış voltajı, frekansı, bağlantı konfigürasyonu, muhafaza, soğutma yöntemi, sargı düzeni ve koruma konfigürasyonu projenin elektrik gereksinimlerine göre özelleştirilebilir.

Özelleştirilmiş Bir Trafo Çözümüne mi ihtiyacınız var?

Doğru transformatörü seçmek, sonuçta elektrik kapasitesi, voltaj dönüşümü, izolasyon, koruma, soğutma ve kurulum koşullarının gerçek çalışma ortamıyla eşleştirilmesiyle ilgilidir. Yapılandırılabilir elektrik spesifikasyonları ve proje odaklı üretim ile GUANGBIAN, endüstriyel, inşaat ve diğer alçak gerilim dağıtım uygulamaları için pratik bir transformatör çözümü arayan müşterilere destek verebilir. Yeni bir proje planlıyorsanız veya mevcut bir üniteyi değiştiriyorsanız,bize UlaşınUygun bir transformatör konfigürasyonunu görüşmek ve projeye özel bir teklif almak için voltaj, kapasite, frekans, yük tipi ve kurulum gereksinimlerinizle birlikte iletişime geçin.
