37,5KVA Direğe Monte Edilen Bir Transformatör Güvenilir Güç Dağıtımını Nasıl İyileştirebilir?

Guangbiyasağlar37.5KVA Direğe Monte Trafokonut, tarımsal, ticari ve hafif endüstriyel yüklere hizmet veren havai dağıtım sistemleri için. Pratik dış mekan kurulumu için tasarlanan bu transformatör, istikrarlı orta gerilimden alçak gerilime güç dağıtımını desteklemek için kompakt direğe monte kurulumu, bakır sargıları, yağ yalıtımını, kontrollü üretimi ve fabrika testlerini birleştirir.

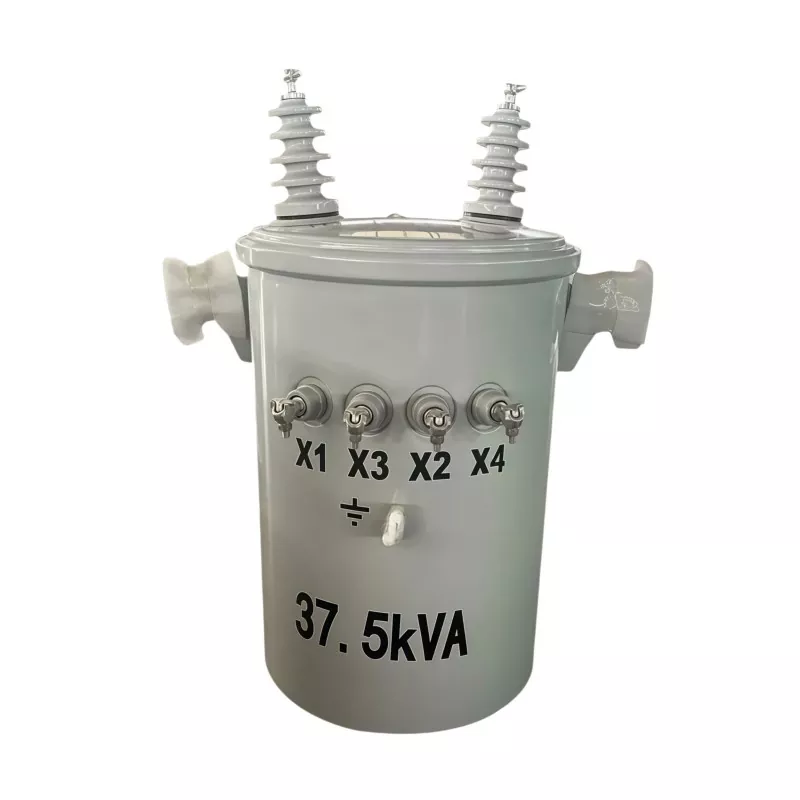

37,5KVA direğe monteli transformatör, havai hatlardan gelen orta gerilim elektriğini son kullanıcılar için uygun daha düşük bir gerilime düşürmek üzere tasarlanmış bir dağıtım transformatörüdür. 37,5KVA nominal kapasitesi, kompakt, yükseltilmiş bir transformatör kurulumunun tercih edildiği nispeten orta düzeydeki elektrik yükleri için uygun olmasını sağlar. Bu makale, transformatörün nasıl çalıştığını, nerede kullanıldığını, performansı hangi teknik faktörlerin etkilediğini, nasıl üretildiğini ve test edildiğini ve direğe monte kurulumun modern havai dağıtım ağları için neden pratik olabileceğini açıklamaktadır.

İçindekiler

37.5KVA Direğe Monte Transformatör Nedir?

37.5KVA Direğe Monte Trafo Nasıl Çalışır?

37.5KVA Direğe Monte Trafo Nerede Kullanılır?

Temel Özellikler Nelerdir?

Transformatör Nasıl Üretilir?

Alıcılar Hangi Testleri Düşünmelidir?

Neden Direğe Monte Dağıtım Trafosunu Seçmelisiniz?

Alıcılar Doğru Transformatörü Nasıl Seçmeli?

Sıkça Sorulan Sorular

Çözüm

37.5KVA Direğe Monte Transformatör Nedir?

37,5KVA direğe monteli bir transformatör, bir elektrik direğine veya benzer bir baş üstü destek yapısına monte edilen bir elektrik dağıtım cihazıdır. Birincil işlevi, orta gerilimli elektriği havai dağıtım hattından konut, tarım, ticari ve hafif sanayi tüketicilerinin kullanabileceği daha düşük bir gerilime düşürmektir.

37,5KVA değeri, transformatörün görünür güç kapasitesini temsil eder. Pratik dağıtım planlamasında bu kapasite, daha büyük bir transformatörün gereksiz kapasite oluşturacağı ve daha küçük bir ünitenin aşırı yüklenebileceği orta düzeyde talebi olan ağlar için uygun olabilir.

Direğe monteli konfigürasyon aynı zamanda yere monteli ekipmanlara pratik bir alternatif sağlar. Transformatör yükseltilmiş olduğundan yollar, binalar, tarımsal faaliyetler veya diğer altyapılar için değerli zemin alanı mevcut kalabilir.

Guangbiya'ın güç transformatörü çözümleri, farklı transformatör konfigürasyonlarını araştıran alıcılar için yağlı, kuru tip ve direğe monteli transformatör seçenekleri hakkında ek bilgi sağlar.

37.5KVA Direğe Monte Trafo Nasıl Çalışır?

Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Ekipman kompakt olmasına rağmen çalışması manyetik çekirdek, birincil sargı, ikincil sargı, yalıtım sistemi ve soğutma ortamı arasındaki koordineli performansa bağlıdır.

1. Orta Gerilim Girişi

Elektrik enerjisi havai dağıtım ağından gelir ve transformatörün birincil sargısına girer. Kesin giriş ve çıkış voltajı konfigürasyonu, proje gereksinimlerine ve geçerli hizmet standartlarına bağlıdır.

2. Manyetik Alan Üretimi

Birincil sargıdan geçen alternatif akım, transformatör çekirdeğinde değişen bir manyetik alan oluşturur. Tanecik yönelimli elektrikli çelik, dağıtım transformatörü çekirdeklerinde yaygın olarak kullanılır çünkü manyetik özellikleri çekirdek kayıplarını kontrol etmeye yardımcı olur.

3. Gerilim Dönüşümü

Değişen manyetik alan sekonder sargıda voltajı indükler. Birincil ve ikincil sargılar arasındaki dönüş oranı, gerilim dönüşüm ilişkisini belirleyerek orta gerilim beslemesinin kullanılabilir daha düşük bir gerilime düşürülmesine olanak tanır.

4. Alçak Gerilim Güç Dağıtımı

Dönüştürülen elektrik daha sonra alçak gerilim dağıtım ağı aracılığıyla bağlı yüklere iletilir. Doğru transformatör boyutlandırması, gereksiz kapasite ve enerji kayıplarını önlerken kabul edilebilir çalışma koşullarının korunmasına yardımcı olur.

37.5KVA Direğe Monte Trafo Nerede Kullanılır?

37,5KVA kapasitesi özellikle düşük ila orta düzeyde elektrik talebi olan dağıtım sistemleriyle ilgilidir. Tipik uygulamalar şunları içerir:

• Konut dağılımı:Ev, kırsal konut kümeleri ve küçük toplulukların tedariki.
• Kırsal elektrifikasyon:Havai dağıtımın yaygın olarak kullanıldığı alanlarda ağ genişlemesinin desteklenmesi.
• Tarımsal tesisler:Sulama pompaları, çiftlik binaları, hayvancılık tesisleri ve sera ekipmanları için güç sağlamak.
• Küçük ticari binalar:Mağazaları, ofisleri, atölyeleri, depolama tesislerini ve benzeri tesisleri desteklemek.
• Hafif endüstriyel yükler:Daha küçük işleme tesislerine ve bakım atölyelerine orta düzeyde talep sağlanması.
• Geçici projeler:Seçilen inşaat veya mühendislik uygulamaları için dış mekan elektrik dağıtımının sağlanması.

Bir transformatörü belirlemeden önce mühendisler, ekipmanı yalnızca nominal kapasiteye göre seçmek yerine, gerçek ve beklenen yük talebini hesaplamalıdır.

37.5KVA Direğe Monte Transformatörün Temel Özellikleri Nelerdir?

Çeşitli yapım ve performans özellikleri, direğe monteli bir transformatörün dış mekan dağıtım projesi için uygunluğunu etkiler.

Tedarik ekipleri için bu özellikler, gerekli voltaj oranı, frekans, faz konfigürasyonu, yalıtım seviyesi, çevre koşulları, geçerli standartlar ve şebeke spesifikasyonları ile birlikte değerlendirilmelidir.

Transformatör Nasıl Üretilir?

Üretim kalitesinin trafo güvenilirliği ile doğrudan ilişkisi vardır. 37,5KVA'lık direğe monteli bir ünite için üretim süreci, yalnızca bir tankın, çekirdeğin ve sargıların monte edilmesinden ziyade birden fazla kontrollü aşamayı içerir.

Çekirdek İmalatı

Çekirdek, kontrollü boyutlarda kesilen ve manyetik bir devreye monte edilen elektrikli çelik saclardan üretilir. Uygun istifleme, bağlantı düzeni, yüzey durumu ve sıkıştırma basıncı, manyetik kayıpların ve mekanik stabilitenin kontrol edilmesine yardımcı olur.

Hassas Sarma

Sarma aşaması önemli elektriksel ve mekanik özellikleri belirler. Guangbian'ın ürün bilgileri, 37,5KVA ünitesi için saf bakır sargıları belirtir. İletken boyutu, sarım sayısı, sarım gerilimi, katman düzeni ve yalıtım sisteminin dikkatle kontrol edilmesi gerekir.

Sarma işleminden sonra vakumlu emdirme, yalıtım malzemesinin bobin içindeki boşluklara nüfuz etmesine yardımcı olabilir ve mekanik sabitlemeyi, dielektrik performansı ve ısı transferini geliştirebilir.

Çekirdek ve Bobin Düzeneği

Bitmiş bobinler, transformatör çekirdeği, yalıtım bileşenleri ve elektrik bağlantıları ile birleştirilir. Enerji verilen bileşenler arasında uygun boşluklar, yalıtım performansı ve güvenli çalışma için çok önemlidir.

Tank Montajı

Aktif kısım transformatör tankının içine monte edilir ve izolasyon yağına batırılır. Yağ hem elektriksel yalıtım ortamı hem de soğutma ortamı olarak hizmet eder. Guangbian'ın yayınlanmış üretim bilgileri, mineral yalıtım yağının doldurulmadan önce kurutulduğunu ve gazdan arındırıldığını, tank kaynaklarının ise bütünlük açısından incelendiğini belirtiyor.

Alıcılar Hangi Testleri Düşünmelidir?

Fabrika testleri transformatör tedarikinin önemli bir parçasıdır çünkü elektrik performansı yalnızca görünümden güvenilir bir şekilde değerlendirilemez. Guangbian'ın yayınlanan ürün bilgilerine göre, 37.5KVA ünitesi sevkıyattan önce çeşitli testlerden geçiyor.

• Yüksüz test:Yüksüz koşullar altında çekirdekle ilgili akımı ve kayıpları kontrol eder.
• Yük testi:Nominal çalışma koşulları altında yük kayıplarını ve sıcaklık artış performansını değerlendirir.
• Dayanım gerilimi testi:Belirtilen güç frekansı test voltajlarına karşı yalıtım kapasitesini doğrular.
• Darbe voltajı testi:Yalıtım sisteminin geçici aşırı gerilim koşullarına dayanma yeteneğinin değerlendirilmesine yardımcı olur.
• Yalıtım yağı testi:Arıza voltajı ve nemle ilgili özellikler gibi özellikleri değerlendirir.
• DC direnç ölçümü:Sargı direnci ve elektrik bağlantılarındaki anormalliklerin belirlenmesine yardımcı olur.

Proje tedariki için alıcılar ilgili test raporunu talep etmeli ve test gerekliliklerinin hedef ülkenin standartlarına ve yerel kuruluşun teknik özelliklerine uygun olduğunu doğrulamalıdır.

Neden Direğe Monte Dağıtım Trafosunu Seçmelisiniz?

Direğe monteli transformatörler, dağıtım ağının zaten havai iletkenlere dayandığı durumlarda özellikle pratiktir. Yükseltilmiş konfigürasyonları çeşitli mühendislik ve altyapı avantajları sunabilir.

• Alanın verimli kullanımı:Transformatör, zemin seviyesinde geniş bir kurulum alanı gerektirmez.
• Havai ağlarla uyumluluk:Yapılandırma doğal olarak havai dağıtım hatlarına bağlanır.
• Azaltılmış sivil gereksinimler:Bazı zemin kurulumlarıyla karşılaştırıldığında daha az özel zemin yapısı gerekli olabilir.
• Pratik kırsal dağıtım:Yapılandırma, dağıtım ağlarını dağınık topluluklara genişletmek için uygundur.
• Dış mekana uygunluk:Hava koşullarına dayanıklı yapı, açıkta kalan çalışma koşullarını destekler.
• Erişilebilir bakım:Hizmet personeli uygun güvenlik prosedürlerini kullanarak ekipmanı inceleyebilir ve bakımını yapabilir.

Ancak kurulum her zaman yerel elektrik kurallarına, direk yükleme gerekliliklerine, açıklıklara, topraklama kurallarına, koruma gerekliliklerine ve şebeke prosedürlerine uygun olmalıdır. Bu nedenle transformatör seçimi, izole edilmiş bir satın alma kararı olarak ele alınmak yerine, genel dağıtım tasarımına entegre edilmelidir.

Alıcılar Doğru Transformatörü Nasıl Seçmeli?

37,5KVA'lık bir transformatör seçmek, KVA numarasını doğrulamaktan daha fazlasını içerir. Tedarik mühendisleri, sipariş vermeden önce tüm elektrik ve çevre gerekliliklerini incelemelidir.

1. Yükü onaylayın:Mevcut talebi ve makul gelecekteki büyümeyi hesaplayın.
2. Voltaj gereksinimlerini onaylayın:Dağıtım sistemine göre primer ve sekonder gerilimleri belirtin.
3. Faz konfigürasyonunu kontrol edin:Projenin tek fazlı mı yoksa üç fazlı ekipman mı gerektirdiğini belirleyin.
4. İnceleme sıklığı:Yerel elektrik şebekesi frekansıyla uyumluluğu doğrulayın.
5. Kurulum koşullarını değerlendirin:Ortam sıcaklığını, rakımı, nemi, kirliliği, rüzgarı ve maruz kalma durumunu göz önünde bulundurun.
6. Koruma gereksinimlerini doğrulayın:Sigortaları, aşırı gerilim korumasını, topraklamayı ve diğer koruyucu ekipmanı koordine edin.
7. Teknik dokümantasyon isteyin:Çizimleri, isim plakası bilgilerini, test raporlarını ve geçerli standartları inceleyin.
8. Tedarikçi kapasitesini değerlendirin:Üretim deneyimini, denetim prosedürlerini, izlenebilirliği, teslimat kabiliyetini ve satış sonrası desteği göz önünde bulundurun.

Güvenilir bir transformatör tedarikçisi, nihai konfigürasyonun genel bir spesifikasyona dayanmak yerine gerçek projeyle eşleşmesi için bu parametreleri üretimden önce tartışabilmelidir.

Sıkça Sorulan Sorular

Bir transformatörde 37.5KVA ne anlama geliyor?

37,5KVA, transformatörün nominal görünür güç kapasitesidir. Belirtilen çalışma koşulları altında elektrik yükleme kapasitesini gösterir ve voltaj, güç faktörü, ortam koşulları ve geçerli tasarım gereklilikleri ile birlikte dikkate alınmalıdır.

37,5KVA direğe monteli transformatör nereye monte edilebilir?

Konut topluluklarına, kırsal alanlara, çiftliklere, küçük ticari tesislere, hafif sanayi bölgelerine ve seçilen geçici enerji projelerine hizmet veren uygun havai dağıtım sistemlerinde kullanılabilir.

Bakır sargılar neden önemlidir?

Bakır, transformatör sargıları için yüksek elektrik iletkenliği ve iyi mekanik özellikler sunar. Uygun iletken boyutu ve kontrollü sarım gerilimi de önemlidir, bu nedenle sarım malzemesi, sarım tasarımının tamamından bağımsız olarak değerlendirilmemelidir.

Direğe monte transformatör her projeye uygun mudur?

Hayır. Uygunluk, yük gereksinimlerine, voltaj seviyelerine, ağ yapılandırmasına, kurulum ortamına, şebeke standartlarına, direk yükleme kapasitesine, güvenlik mesafelerine ve yerel elektrik düzenlemelerine bağlıdır. Nitelikli bir elektrik mühendisi nihai spesifikasyonu onaylamalıdır.

Bir transformatör üreticisinden ne talep etmeliyim?

Alıcılar teknik çizimleri, isim plakası verilerini, rutin test belgelerini, geçerli standartları, kurulum bilgilerini, garanti koşullarını, paketleme ayrıntılarını ve teslimat özelliklerini talep etmeyi düşünmelidir. Proje tedariki için izlenebilirlik ve belgelenmiş fabrika testleri de değerli olabilir.

Çözüm

37,5KVA Direğe Monte Edilen Transformatör, orta yük dağıtım uygulamaları için orta gerilim elektriğini azaltmanın pratik bir yolunu sunarken aynı zamanda genel altyapıyı verimli bir şekilde kullanır. Performansı, çekirdek yapısı, bakır sargı kalitesi, yalıtım, soğutma, tank bütünlüğü, fabrika testleri ve doğru kurulum dahil olmak üzere komple mühendislik sistemine bağlıdır. Guangbian, Çin'de direğe monte transformatörler üretiyor ve küresel alıcıları fabrikadan doğrudan tedarik ve transformatör çözümleriyle destekliyor. Kırsal bir elektrifikasyon projesi, kamu dağıtım sistemi, tarımsal enerji ağı veya ticari uygulama planlıyorsanız,bize UlaşınProjeniz için gerekli voltajı, kapasiteyi, kurulum koşullarını, test gerekliliklerini ve özelleştirilmiş transformatör çözümünü görüşmek üzere.
