75KVA Direğe Monte Transformatör Güç Dağıtımını Nasıl İyileştirir?

Makale Özeti

Doğru dağıtım transformatörünü seçmek, 75KVA gibi bir sayıyı seçmekten çok daha fazlasını içerir. Transformatörün birincil voltaja, ikincil voltaja, faz konfigürasyonuna, beklenen yüke, çevre koşullarına, koruma gereksinimlerine, kurulum yapısına ve geçerli elektrik standartlarına uygun olması gerekir. Düzgün seçilmiş bir 75KVA Direğe Monte Transformatör, elektrik gücünün tüketim noktasına yakın bir yerde dönüştürülmesi gereken durumlarda verimli ve pratik bir çözüm sağlayabilir.

Bu makalede, 75KVA'lık bir ünitenin nasıl çalıştığını, kompakt direğe monte konfigürasyonunun neden faydalı olduğunu, çekirdek ve sarım malzemelerinin performansı nasıl etkilediğini, verimlilik spesifikasyonlarının ne anlama geldiğini ve proje mühendislerinin yaygın boyutlandırma ve kurulum hatalarından nasıl kaçınabileceğini inceliyoruz. Ayrıca Guangbian'ın farklı dağıtım ağları için üretim ve kişiselleştirmeye nasıl yaklaştığını da açıklıyoruz.

İçindekiler

1. 75KVA Direğe Monte Transformatörü Anlamak
2. 75KVA Direğe Monte Transformatör Nasıl Çalışır?
3. Kapasite ve Faz Konfigürasyonu
4. Primer ve Sekonder Gerilim Seçimi
5. Çekirdek, Sargılar, Yalıtım ve Soğutma
6. Önemli Performans Parametreleri
7. 75KVA Direğe Monte Transformatörün Kullanıldığı Yerler
8. Doğru Transformatör Nasıl Seçilir
9. Kurulum ve Bakımda Dikkat Edilecek Hususlar
10. Guangbiya Trafo Projelerini Nasıl Destekliyor?
11. Sıkça Sorulan Sorular
12. Çözüm

Makale Özeti

• 75KVA dağıtım transformatörünün amacını ve yapısını tanımlayın.
• Temel elektromanyetik dönüşüm sürecini açıklar.
• Kapasite, faz ve voltaj uyumluluğunu tartışın.
• Çalışma güvenilirliğini etkileyen malzemeleri ve soğutma yöntemini inceleyin.
• Yüksüz kaybı, yük kaybını, empedansı ve uyarma akımını açıklayın.
• Uygun uygulamaları ve ortak proje gereksinimlerini belirleyin.
• Pratik bir seçim ve bakım kontrol listesi sağlayın.
• Yaygın satın alma ve mühendislik sorularını yanıtlayın.

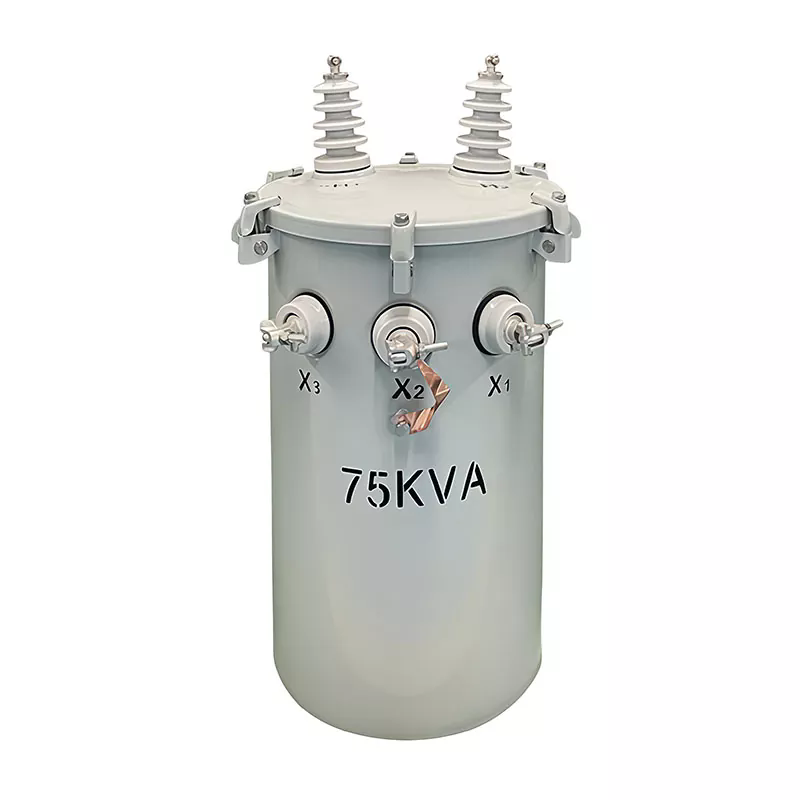

75KVA Direğe Monte Transformatörü Anlamak

75KVA Direğe Monte Transformatör, orta gerilim elektriğini son kullanıcılar için uygun daha düşük bir gerilime düşürmeyi amaçlayan bir dağıtım transformatörüdür. Bir temel üzerine monte edilen büyük bir trafo merkezi transformatörünün aksine, direğe monteli bir ünite, bir elektrik direği veya uygun bir havai dağıtım yapısı üzerine konumlandırılır. Bu düzenleme, arazi gereksinimlerini en aza indirirken transformatörü elektrik yüküne yakın bir yere yerleştirir.

Dönem75KVAtransformatörün görünen güç değerini açıklar. KVA veya kilovolt-amper, transformatörün işlemek üzere tasarlandığı voltaj ve akım kombinasyonunu temsil eder. Ünitenin her koşulda sürekli olarak maksimum güçte çalıştırılması tavsiyesi olarak yorumlanmamalıdır.

Pratik dağıtım planlamasında mühendisler normalde 75KVA'nın yeterli kapasite sağlayıp sağlamadığını belirlemeden önce beklenen talebi, yük çeşitliliğini, gelecekteki genişlemeyi, ortam sıcaklığını, harmonikleri ve çalışma koşullarını dikkate alır. Hem kalıcı aşırı yükleme hem de gereksiz aşırı boyutlandırma, yaşam döngüsü maliyetlerini artırabileceğinden, doğru yük değerlendirmesi önemlidir.

Guangbiya, uluslararası pazarlar için özelleştirilmiş voltaj konfigürasyonları da dahil olmak üzere farklı dağıtım gereksinimlerine yönelik 75KVA Direğe Monte Transformatör çözümleri üretmektedir. Ürün dış mekan elektrik dağıtımı için tasarlanmış olup, elektrik sistemine ve proje özelliklerine göre uyarlanabilmektedir.

75KVA Direğe Monte Transformatör Nasıl Çalışır?

Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Elektrik enerjisi, transformatörün birincil sargısına daha yüksek bir dağıtım voltajında ​​girer. Alternatif akım, transformatör çekirdeğinin içinde değişen bir manyetik akı üretir. Bu manyetik akı sekonder sargıda voltajı indükler.

Birincil ve ikincil sargılar arasındaki oran, gerilim dönüşüm oranını belirler. Primer voltaj, sekonder voltajdan önemli ölçüde yüksekse, transformatör, güç ilişkisine ve normal transformatör kayıplarına göre mevcut akımı arttırırken voltajı azaltır.

Basitleştirilmiş bir çalışma sırası şu şekilde anlaşılabilir:

1. Orta gerilim elektriği birincil sargıya girer.
2. Alternatif akım çekirdekte manyetik akı oluşturur.
3. Manyetik akı sekonder sargıda voltajı indükler.
4. İkincil sargı daha düşük voltajlı elektrik gücü sağlar.
5. Transformatör yağı, ısıyı aktif bileşenlerden uzaklaştırır.
6. Koruyucu ve izleme bileşenleri güvenli çalışmayı desteklemeye yardımcı olur.

Transformatör dış mekana kurulduğundan, muhafazası, yalıtım sistemi, sızdırmazlığı, korozyon direnci ve hava koşullarına karşı koruma uzun vadeli performansın önemli parçalarıdır. Teknik olarak doğru bir elektrik tasarımı yine de uygun mekanik ve çevre korumasını gerektirir.

Kapasite ve Faz Konfigürasyonu

Kapasite, alıcıların doğrulaması gereken ilk özelliklerden biridir ancak her zaman faz konfigürasyonuyla birlikte değerlendirilmelidir. Tek fazlı 75KVA transformatör belirli konut, aydınlatma ve küçük ticari dağıtım sistemlerine uygundur; üç fazlı ekipman ise normalde ağ üç fazlı yüklere veya endüstriyel güce ihtiyaç duyduğunda seçilir.

Önemli bir hata, her 75KVA transformatörün aynı elektriksel özelliklere sahip olduğunu varsaymaktır. KVA derecesi yalnızca kapasiteyi tanımlar. Gerilim, faz, frekans, bağlantı konfigürasyonu, empedans, yalıtım seviyesi ve geçerli standartlar da belirtilmelidir.

Primer ve Sekonder Gerilim Seçimi

Direğe monteli bir transformatör satın alırken voltaj uyumluluğu kritik öneme sahiptir. Örneğin, bir şebeke voltajı için tasarlanan bir konfigürasyon, yalıtım sisteminin, sargı düzeninin, aksesuarlarının ve değerlerinin uygun olduğu onaylanmadan başka bir ağa bağlanamaz.

Temsili bir Guangbian 75KVA konfigürasyonu, 4160 Grd Y / 2400V'luk bir birincil voltaj düzenlemesi ve 120/240V'luk bir ikincil çıkış kullanır. Bu değerler uygulamaya özeldir ve her 75KVA transformatör için evrensel özellikler olarak değerlendirilmemelidir.

Gelen voltaj değiştiğinde kademe konumları da önemli olabilir. Düzgün seçilmiş bir kademe konfigürasyonu, mühendislerin uygun bir ikincil voltajı korurken belirli besleme voltajı koşullarını telafi etmelerine olanak tanır. Kesin kademe aralığı, sipariş vermeden önce daima proje spesifikasyonuna göre teyit edilmelidir.

Çekirdek, Sargılar, Yalıtım ve Soğutma

Transformatörün verimliliği ve hizmet ömrü büyük ölçüde aktif malzemelere ve üretim kalitesine bağlıdır. Çekirdek manyetik yolu sağlarken, sargılar elektrik enerjisini yüksek gerilim ve alçak gerilim tarafları arasında aktarır.

Guangbiya'ın referans verdiği 75KVA konfigürasyonunda çekirdek için bakır sargılar ve tanecik odaklı silikon çelik kullanılıyor. Bakır yüksek elektrik iletkenliğine sahiptir ve verimli akım aktarımının ve termal performansın önemli olduğu yerlerde yaygın olarak kullanılır. Tanecik yönelimli elektrikli çelik, uygun şekilde işlenip birleştirildiğinde manyetik kayıpların azaltılmasına yardımcı olur.

Ünite, Doğal Yağ, Doğal Hava anlamına gelen ONAN soğutmalı, yağa batırılmış bir tasarım kullanır. Transformatör yağı, çekirdekten ve sargılardan ısıyı emdiği için doğal olarak dolaşır. Isı daha sonra tank yüzeyinden çevredeki havaya aktarılır. Zorlamalı pompaların veya fanların bulunmaması, soğutma sistemini basitleştirebilir ve yardımcı bileşenlerin sayısını azaltabilir.

Bununla birlikte, yağa batırılmış ekipmanlarda tank bütünlüğüne, sızdırmazlığa, burçlara, yağın durumuna ve çevrenin korunmasına dikkat edilmesi gerekir. Düzenli inceleme, sızıntı, korozyon, aşırı ısınma veya kötüleşen bağlantıların, bu sorunlar büyük arızalara dönüşmeden önce tespit edilmesine yardımcı olur.

Önemli Performans Parametreleri

Bir transformatör veri sayfası, çalışma performansını doğrudan etkileyen çeşitli değerler içerir. Bu rakamları anlamak, satın alma ekiplerinin yalnızca satın alma fiyatına odaklanmak yerine ürünleri daha doğru bir şekilde karşılaştırmasına yardımcı olur.

Daha düşük kayıplar, özellikle uzun süre enerjili kalan transformatörler için daha iyi yaşam döngüsü verimliliğine katkıda bulunabilir. Bu nedenle, bağlı yük gün boyunca önemli ölçüde değişse bile yüksüz kayıplara dikkat edilmesi gerekir.

Empedans sistem tasarımı için aynı derecede önemlidir. Yük altında voltaj düşüşünü ve arıza sırasında mevcut akımı etkiler. Bu nedenle koruma mühendisleri, yukarı ve aşağı yöndeki koruma ekipmanlarını koordine ederken üreticinin doğrulanmış empedans değerini kullanmalıdır.

75KVA Direğe Monte Transformatörün Kullanıldığı Yerler

75KVA kapasitesi, çok çeşitli küçük dağıtım gereksinimlerine uyabilir. Kompakt baş üstü kurulumu, arazi mevcudiyeti, kurulum maliyeti ve yüke yakınlığın önemli olduğu durumlarda onu özellikle kullanışlı kılar.

• Konut toplulukları:hesaplanan talebin uygun olduğu ev gruplarına düşük voltajlı elektrik sağlamak.
• Kırsal elektrifikasyon:Havai dağıtımın pratik olduğu alanlarda elektrik erişimini desteklemek.
• Sokak ve alan aydınlatması:aydınlatma ağları için yerel alçak gerilim dağıtımının sağlanması.
• Küçük ticari tesisler:mağazalara, ofislere, hizmet binalarına ve diğer orta düzeydeki elektrik yüklerine hizmet eder.
• Okullar ve kamu tesisleri:Yük profilinin transformatör kapasitesiyle eşleştiği yerde lokalize dağıtım sağlar.
• Küçük endüstriyel uygulamalar:uygun yardımcı veya düşük talepli endüstriyel yükleri destekler.
• Altyapı projeleri:Seçilen kamu ve kamu hizmetleri projeleri için yerelleştirilmiş güç dönüşümü sağlamak.

En uygun uygulama gerçek yük hesabına bağlıdır. 75KVA beklenen tüketime yakın göründüğü için transformatör seçilmemelidir. Başlatma akımları, motor yükleri, mevsimsel talep, güç faktörü, gelecekteki genişleme ve yük çeşitliliğinin tümü dikkate alınmalıdır.

Doğru Transformatör Nasıl Seçilir

Doğru 75KVA Direğe Monte Transformatörün seçilmesi, elektrik ortamının tamamının tanımlanmasıyla başlar. Aşağıdaki kontrol listesi, alıcıların maliyetli spesifikasyon uyumsuzluklarından kaçınmasına yardımcı olabilir.

1. Beklenen yükü hesaplayın.Normal talebi, azami talebi, motor başlatma gereksinimlerini ve gelecekteki potansiyel genişlemeyi belirleyin.
2. Birincil voltajı doğrulayın.Transformatörü kamu dağıtım ağıyla eşleştirin.
3. İkincil voltajı doğrulayın.Çıkışın bağlı ekipmana ve yerel elektrik sistemine uygun olduğundan emin olun.
4. Doğru faz konfigürasyonunu seçin.Tek fazlı ve üç fazlı sistemlerin farklı uygulama gereksinimleri vardır.
5. Frekansı kontrol edin.Transformatörün ağ frekansı için tasarlandığını doğrulayın.
6. Empedansı gözden geçirin.Arıza akımı hesaplamaları ve koruma koordinasyonu ile uyumluluğu doğrulayın.
7. Yalıtım gereksinimlerini gözden geçirin.Sistem voltajını ve çevre koşullarını göz önünde bulundurun.
8. Kurulum ortamını göz önünde bulundurun.Sıcaklık, nem, rakım, rüzgar, tuza maruz kalma, toz ve korozyon tasarım gereksinimlerini etkileyebilir.
9. Geçerli standartları kontrol edin.Transformatör belgelerinin ve testlerinin hedef pazarın gereksinimlerini karşıladığından emin olun.
10. Üretimden önce kişiselleştirmeyi tartışın.Bir üretici, varsayımlara dayanmak yerine teknik parametreleri doğrulamalıdır.

Kurulum ve Bakımda Dikkat Edilecek Hususlar

Transformatörün güvenilir çalışması için doğru kurulum şarttır. Direğe monte edilen ekipman, mekanik ağırlığı ve çevresel kuvvetleri kaldırabilecek uygun bir yapı ile desteklenmelidir. Elektriksel açıklıklar, topraklama, iletken bağlantıları, koruyucu cihazlar ve bakım erişimi de geçerli yerel gereksinimlere göre dikkate alınmalıdır.

Enerji verilmeden önce teknisyenler isim plakası bilgilerini, bağlantıları, topraklamayı, yalıtım durumunu, mekanik bağlantı elemanlarını, burçları ve koruyucu bileşenleri doğrulamalıdır. Test prosedürleri proje spesifikasyonuna ve geçerli standartlara uygun olmalıdır.

Devreye alma sonrasında rutin denetimler, gelişen sorunların tespit edilmesine yardımcı olabilir. Bakım personeli aşağıdakilere özellikle dikkat etmelidir:

• Yağ sızıntısı veya olağandışı yağ seviyesi değişiklikleri
• Tankta, bağlantı elemanlarında veya montaj donanımında korozyon
• Hasarlı veya kirlenmiş burçlar
• Gevşek elektrik bağlantıları
• Anormal sıcaklık artışı
• Olağandışı gürültü veya titreşim
• Aşırı ısınma veya renk değişikliği belirtileri
• Topraklama bağlantılarının durumu
• Şiddetli hava koşulları veya dış etkilerden kaynaklanan hasarlar

Yağa batırılmış transformatörler sızıntı kontrolüne özel dikkat gerektirir. Küçük bir sızıntı, bir contanın, burcun, kaynağın, contanın veya tank bileşeninin bozulduğunu gösterebileceği için göz ardı edilmemelidir. Hızlı inceleme, ekipman hasarı, hizmet kesintisi ve çevre sorunları riskini azaltabilir.

Guangbiya Trafo Projelerini Nasıl Destekliyor?

Üretim tutarlılığı dağıtım transformatörleri için özellikle önemlidir çünkü sargı, çekirdek montajı, yalıtım, sızdırmazlık veya testlerdeki küçük sapmalar uzun vadeli saha performansını etkileyebilir. Guangbian, 75KVA Direğe Monte Transformatör çözümleri için çok aşamalı bir üretim sürecini takip ediyor.

Üretim iş akışı; çekirdek işleme, sarma üretimi, tank imalatı ve kaynaklama, vakumla kurutma, montaj, yağ dolumu ve mühürleme, elektrik testleri, son inceleme ve paketlemeyi içerir. Her aşama, transformatör güvenilirliğinin farklı bir yönünü ele alır.

Guangbiya ayrıca farklı pazarlar ve dağıtım sistemleri için özelleştirilmiş transformatör çözümleri de sunmaktadır. Belirli voltaj konfigürasyonları, faz düzenlemeleri, standartlar, aksesuarlar veya belgeler gerektiren projeler için teknik gereklilikler üretim başlamadan önce onaylanmalıdır.

Sıkça Sorulan Sorular

Bir transformatörde 75KVA ne anlama geliyor?

75KVA, transformatörün görünür güç değeridir. Transformatörün her zaman tüketeceği enerji miktarından ziyade elektrik kapasitesini açıklar. Gerçek çalışma yükü bağlı ekipmana, güç faktörüne, yük profiline ve sistem koşullarına bağlıdır.

75KVA'lık bir transformatör konut elektrik dağıtımına uygun mudur?

Hesaplanan talebin trafo kapasitesi ve elektriksel konfigürasyonu ile uyumlu olması durumunda konut dağıtımına uygun olabilir. Mühendisler tüketici sayısını, en yüksek talebi, çeşitliliği, motor yüklerini, ısıtma ve soğutma ekipmanlarını ve gelecekteki potansiyel büyümeyi dikkate almalıdır.

75KVA Direğe Monte Transformatör hangi ikincil voltajı sağlayabilir?

İkincil voltaj yalnızca 75KVA değeriyle belirlenmez. Hedef elektrik sistemine göre belirtilmelidir. Temsili bir Guangbian konfigürasyonu 120/240V ikincil çıkış sağlar, ancak farklı pazarlar için başka voltaj konfigürasyonları da gerekli olabilir.

Transformatör sargılarında neden bakır kullanılır?

Bakır, yüksek elektrik iletkenliği ve iyi termal performans sağlar. Bu özellikler onu güvenilir akım aktarımının ve verimli çalışmanın önemli olduğu dağıtım transformatörleri için yaygın olarak kullanılan bir sarım malzemesi haline getirir.

ONAN soğutma nedir?

ONAN Doğal Yağ, Doğal Hava anlamına gelir. Transformatör yağı, ısıyı çekirdekten ve sargılardan emerek doğal olarak dolaşırken, ısı, zorunlu pompalar veya fanlar olmadan transformatör tankından çevredeki havaya aktarılır.

75KVA trafo satın almadan önce nelere dikkat edilmelidir?

Alıcılar, nominal kapasiteyi, fazı, birincil voltajı, ikincil voltajı, frekansı, empedansı, yalıtım gerekliliklerini, soğutma yöntemini, kurulum ortamını, geçerli standartları, aksesuarları, test gerekliliklerini ve teslimat belgelerini doğrulamalıdır.

Guangbiya, 75KVA Direğe Monte Transformatörü özelleştirebilir mi?

Guangbiya, proje gereksinimlerine göre özelleştirilmiş transformatör çözümleri sağlayabilir. Müşteriler, mühendislik ekibinin uygun konfigürasyonu belirleyebilmesi için ayrıntılı elektrik özelliklerini ve hedef pazar gereksinimlerini sağlamalıdır.

Direğe monteli bir transformatörün servis ömrü nasıl artırılabilir?

Uygun boyutlandırma, doğru kurulum, uygun koruma, uygun yükleme, düzenli inceleme, etkili topraklama ve anormal sıcaklık, gürültü, yağ sızıntısı veya elektrik koşullarına derhal müdahale edilmesi, uzun süreli güvenilir çalışmaya katkıda bulunabilir.

Çözüm

75KVA Direğe Monte Transformatör, elektriksel ve mekanik özellikleri projeye doğru şekilde eşleştirildiğinde, yerel orta gerilimden alçak gerilime güç dağıtımı için etkili bir çözüm olabilir. Baş üstü kurulumu arazi gereksinimlerini azaltabilirken, yağa batırılmış ONAN soğutma sistemi dış mekan uygulamaları için ısı yönetimine basit bir yaklaşım sağlar.

Ancak kapasite tek başına asla satın alma kararını belirlememelidir. Birincil ve ikincil gerilim, faz konfigürasyonu, frekans, empedans, kayıplar, yalıtım, çevre koşulları, kurulum yapısı, koruma ve geçerli standartların tümü, bir transformatörün sahada güvenilir bir şekilde performans gösterip göstermeyeceğini etkiler.

Guangbiyatrafo imalat tecrübesini, farklı dağıtım ağları ve uluslararası uygulamalara yönelik özelleştirilmiş ürün çözümleriyle birleştiriyor. Çekirdek ve sargı üretiminden tank imalatına, kurutmaya, yağ doldurmaya, elektrik testlerine ve son incelemeye kadar her aşama, bitmiş transformatörün güvenilirliğine katkıda bulunur.
